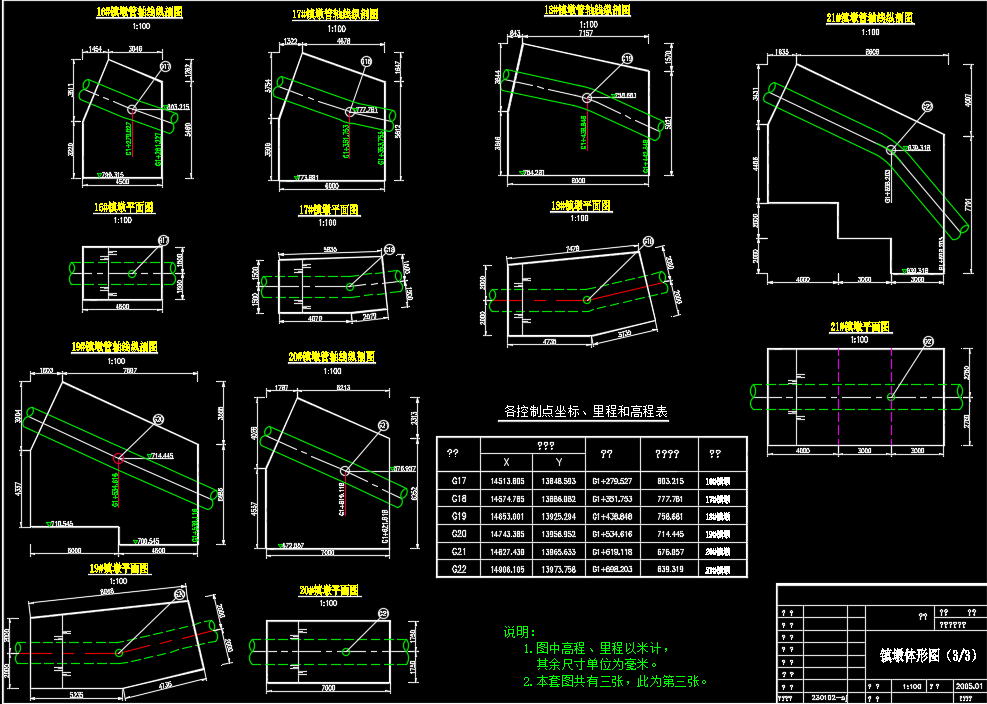

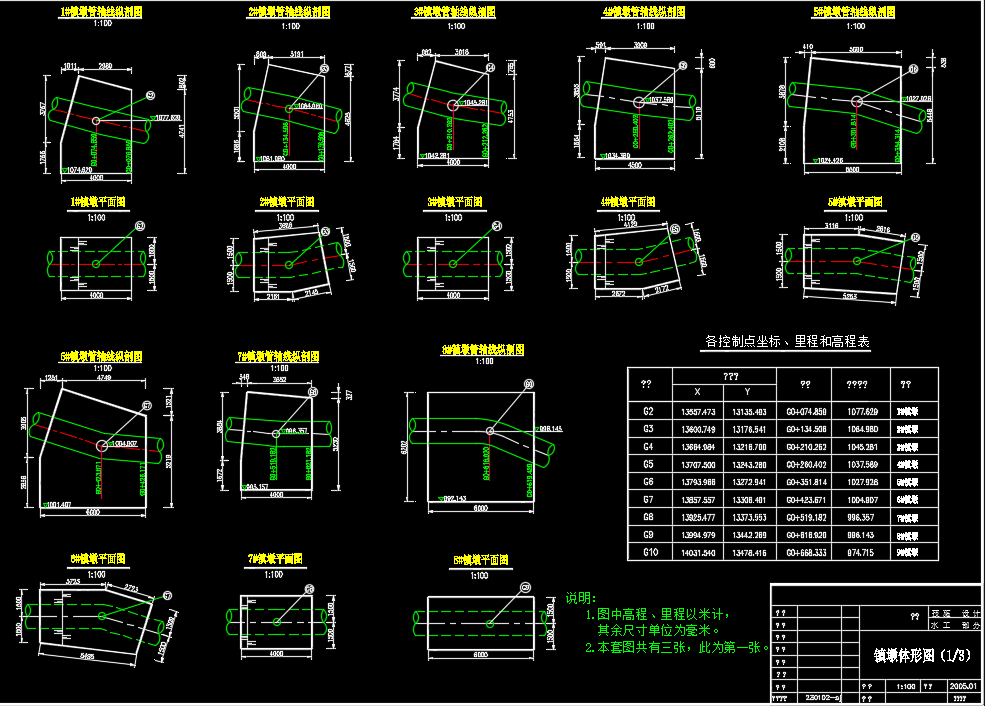

补充说明：本套图纸主要是设计了某处的灌区中的倒虹管镇墩配筋图纸，总共有12张图纸，其中主要是包括了镇墩体形图，各个镇墩配筋图，对配筋以及管轴线的镇墩介绍的很详细，镇墩基本上采用的是梯形的结构，采用的材质是钢管，总共有20个镇墩，对镇墩的各个不同的参数都是标注比较详细的，钢筋采用Ⅱ级钢筋，锚固长度40d，砼标号为C15，保护层厚50mm,间距为600mmx600mm，梅花型布置，有相应的钢筋表，希望大家下载本图纸。
