某河道治理岸线整治工程施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-10-16
  • 资料类型:RAR
  • 资料大小:56.5 MB
  • 资料分类:园林图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
某河道治理岸线整治工程施工图纸
总流域面积587km2,其中宁乡市境内380km2,平均纵坡降,上游河床宽60~90m,两岸高程为87.21m~91.66m,中游河床宽60~120m,两岸高程为61.51m~86.85m,下游河床高程60~80m,两岸高程为55.91m~61.00m
①堤防加固工程。对11+952~19+700右岸堤防进行整坡和削坡减缓,长7748m;②岸线整治工程:对11+952~12+256、13+070~13+630、17+264~17+624、17+936~18+364和19+192~19+586左岸进行岸线整治,长2046m;③护坡护岸工程:对12+256~12+508、18+800~18+984左岸和17+344~17+500右岸采用四联生态砖护坡+砼挡墙固脚,长610m;14+733~15+138、15+233~16+274右岸新建砼挡墙固脚,长1443m;④疏浚与清障工程。对19+216~19+448左岸和17+434~17+553右岸洲滩进行疏挖;⑤治涝工程。重建排涝箱涵1处,重建排涝圆涵21处;⑥灌溉工程。因岸线边坡整治或堤防边坡整治对3处灌溉泵站拆除重建;⑦防汛道路工程。右岸新建砂石路面676m;
资料截图

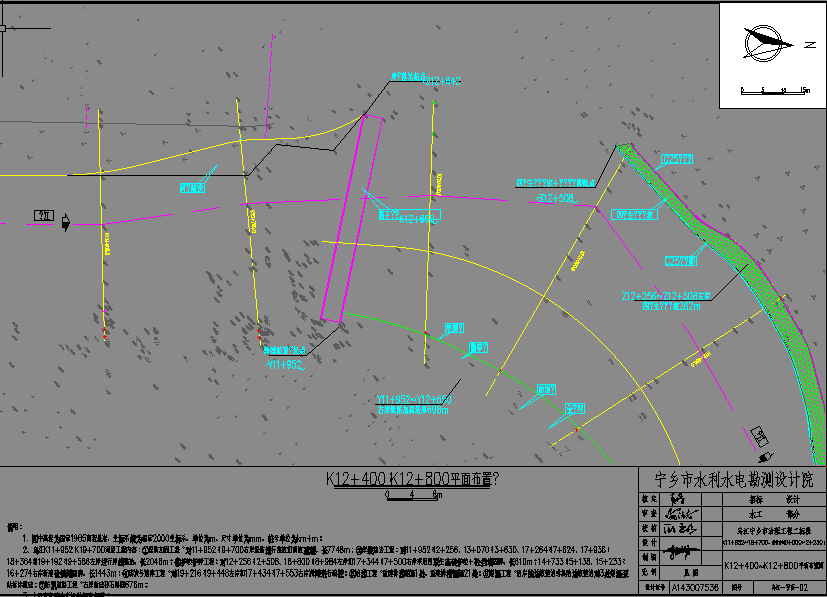

  • 河道治理施工图

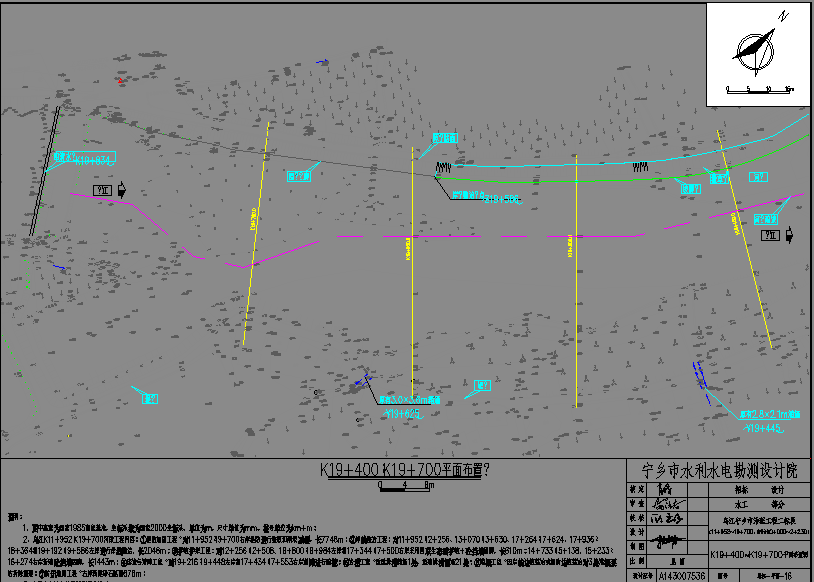

  • 河道治理施工图

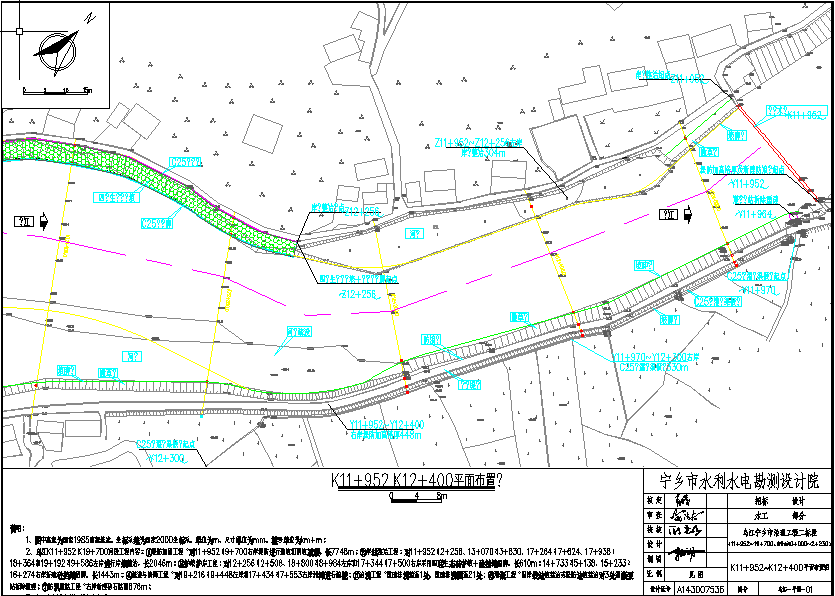

  • 河道治理施工图
