2.5 万吨粮食储备仓库及粮食物流设施室外道路施工图纸(含招标文件)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-10-17
  • 资料类型:RAR
  • 资料大小:33.0 MB
  • 资料分类:园林图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
2.5 万吨粮食储备仓库及粮食物流设施室外道路施工图纸(含招标文件)
本项目位于XX县,本次设计共七条新建路,其中一号路长度为 248.469m,标准段总宽度 10m;二号
路长度为 384.395m,标准段总宽度 10m;三号路长度为 140m,标准段总宽度 10m;四号路长度为 166.41m,标准段总宽度 10m;五号路长度为 189.378m,标准段总宽度 10m;六号路长度为 76.211m,标准段总宽度7m;八号路长度为 60.698m,标准段总宽度 5m。八条路均为等外级道路,全线采用沥青混凝土路面,一块板形式,设计年限均为 10 年,行车速度为 20km/h。
本工程设计图纸共分四个部分,第一部分 道路工程;第二部分 给排水工程;第三部分 电气工程;第 四部分 交通工程。本图为第一部分:道路工程。
本工程根据相关基础资料及现场踏勘,综合业主意见进行平面的总体布设, 其中一号路长度为
248.469m,二号路长度为 384.395m,三号路长度为 140m,四号路长度为 166.41m,五号路长度为 189.378m,六号路长度为 76.211m,八号路长度为 60.698m。道路等级均为等外级道路。
本工程路面结构设计为沥青混凝土路面。路面结构计算采用双圆垂直均布荷载作用下弹性层状体系
理论进行计算。路面设计采用标准轴载为 BZZ-100,道路设计年限为 15 年。设计弯沉为 24.9(0.01mm),路面设计按路表容许弯沉值为路面整体强度的控制指标,并以设计弯拉应力进行验算。

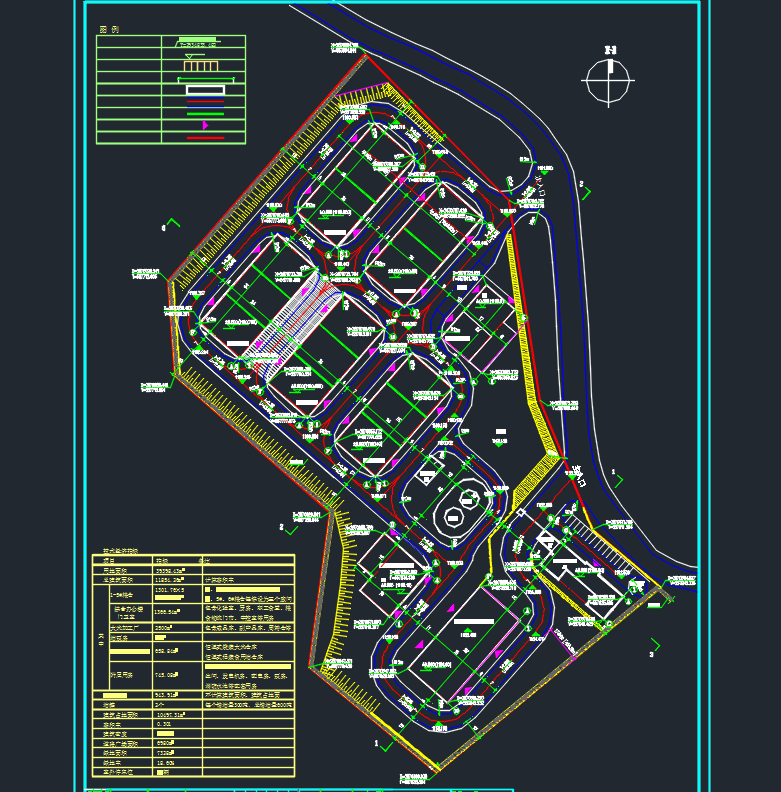

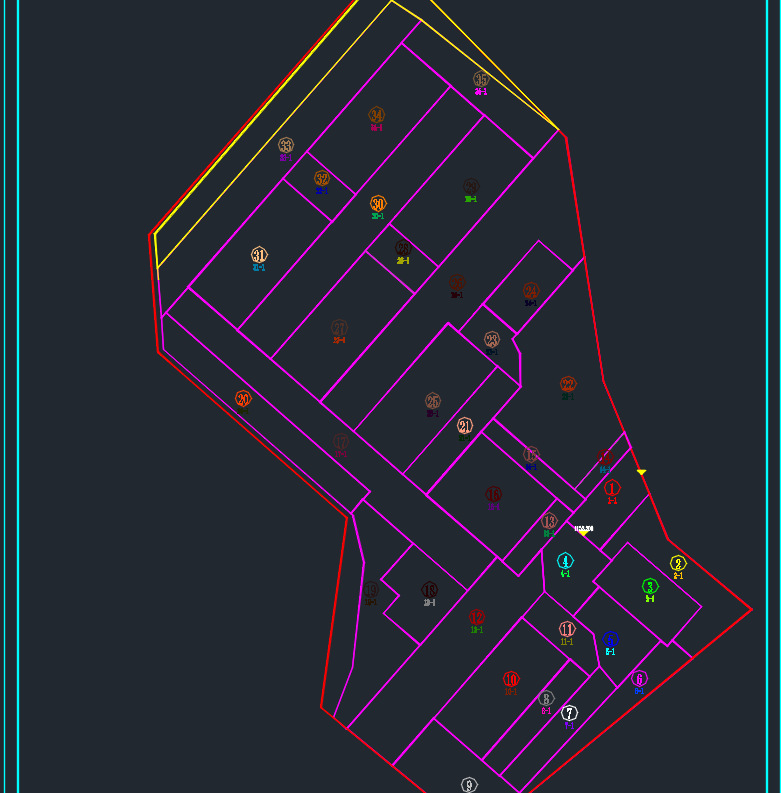

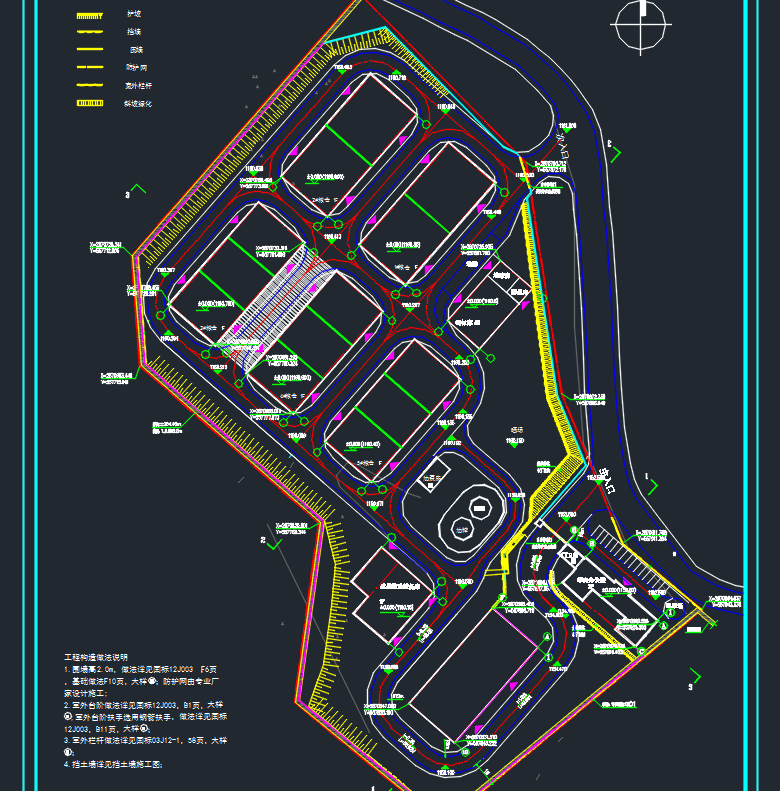

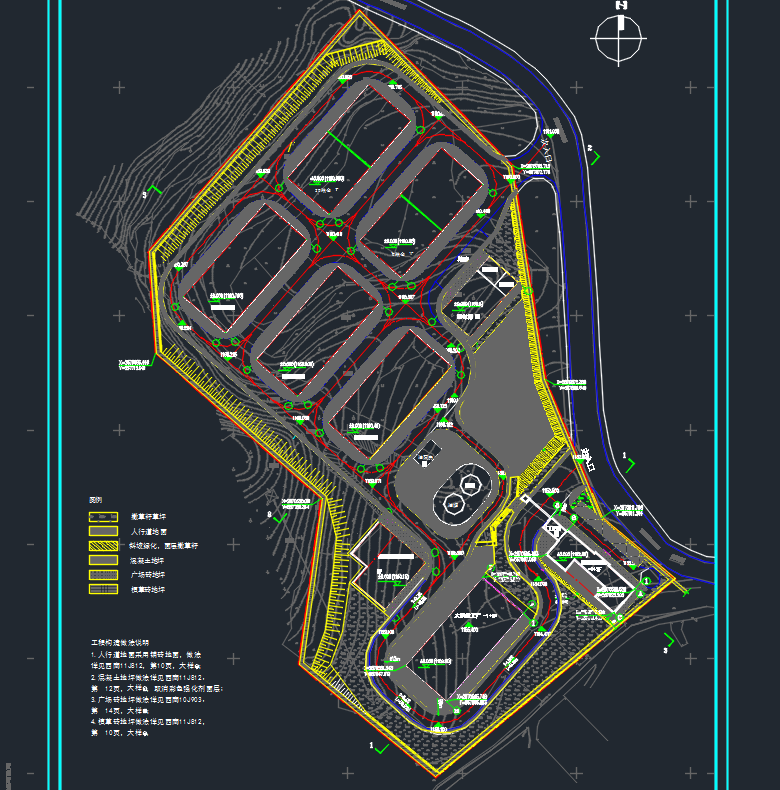

2.5 万吨粮食储备仓库及粮食物流设施建筑施工图纸(含招标文件)包括粮食局仓库仓库总平面图、挡墙布置图、铺地示意图、粮食局仓库仓库总平面土石方计算图、挡墙图等
