国际大厦地下车库桩基及基坑围护工程施工组织设计 45P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-07-03
  • 资料类型:RAR
  • 资料大小:365 KB
  • 资料分类:岩土工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
国际大厦地下车库桩基及基坑围护工程施工组织设计 45P
本工程主楼24层,屋顶高102.3米,裙楼2~4层,设整体两层地下室,负一层底板顶标高-4.9米,负二层底板顶标高-8.3米。桩基采用钻孔灌注桩板基础。基坑规模:基坑总面积8010平方米,基坑周长339米。基坑开挖深度:本基坑工程±0.00相当于绝对标高+5.2米,基坑所注标高均为相对标高开挖深度8.4米。
本工程桩基施工包括458根混凝土钻孔灌注桩,共分2种桩型,桩径均为桩aΦ800,有效桩长25m。桩bΦ600,有效桩长14m混凝土等级C30,合计混凝土方量约4271.19m3,均为抗拔桩。试桩也包括在本次施工范围之内。
本工程基坑围护采用双轴水泥土搅拌桩止水帷幕+钻孔灌注排桩和高压悬喷加劲桩体系形式。
围护钻孔灌注排桩共174根,混凝土方量约1487m3,混凝土等级(水下)C35;双轴水泥土搅拌桩主要应用于东、南、西、北侧基坑围护止水,以及大厦周围(深坑)土体重力坝加固,根数261*2根,加固方量约3900m3;高压旋喷加劲桩主要应用于周围侧壁基坑止水,以及坑内深坑加固,根数计174*2根,加固方量约70m3。

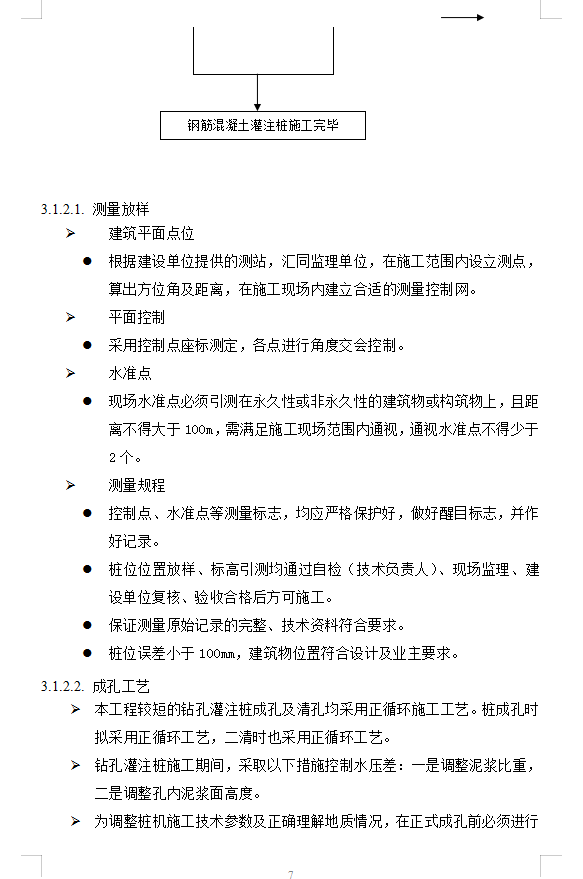

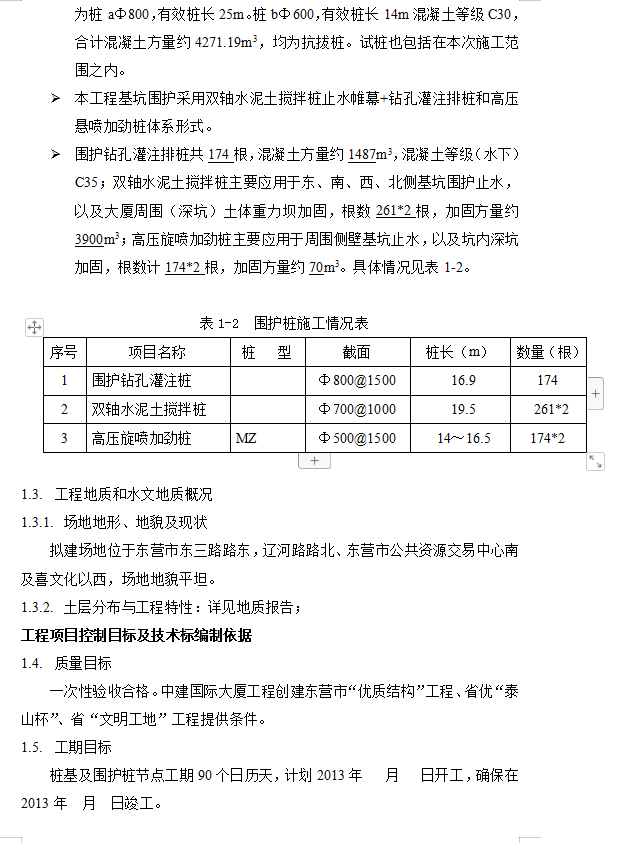

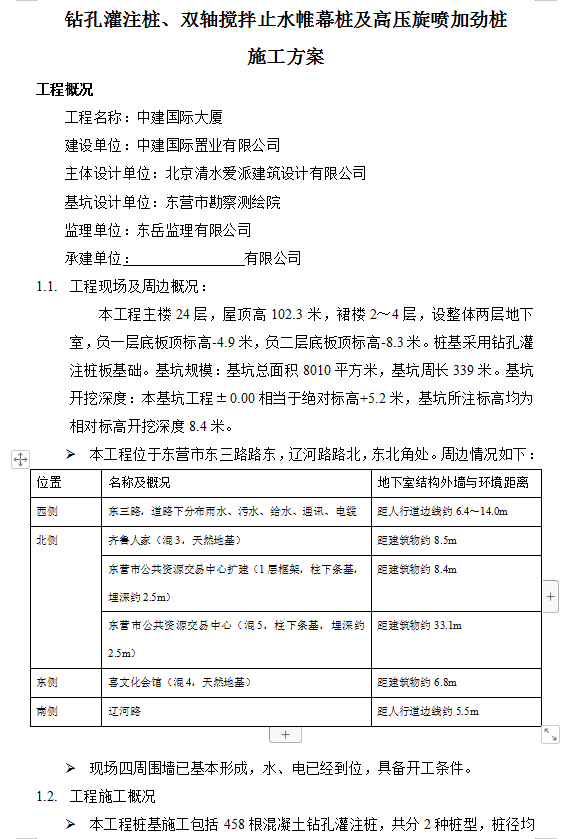

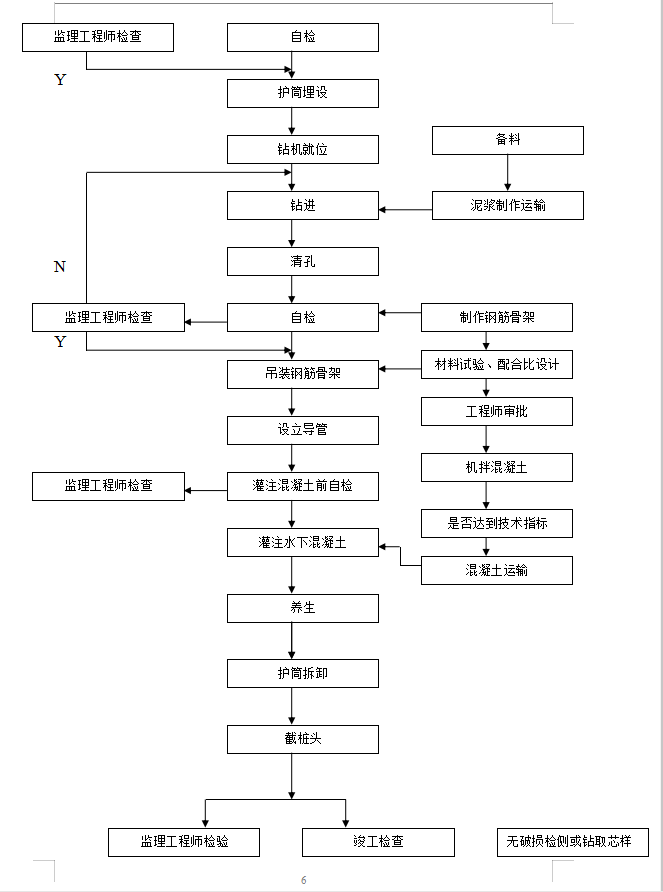

资料截图
  • 国际大厦地下车库桩基及基坑围护工程施工组织设计 45P
  • 国际大厦地下车库桩基及基坑围护工程施工组织设计 45P
  • 国际大厦地下车库桩基及基坑围护工程施工组织设计 45P
  • 国际大厦地下车库桩基及基坑围护工程施工组织设计 45P
