深基坑围护桩及土方开挖施工方案 19P

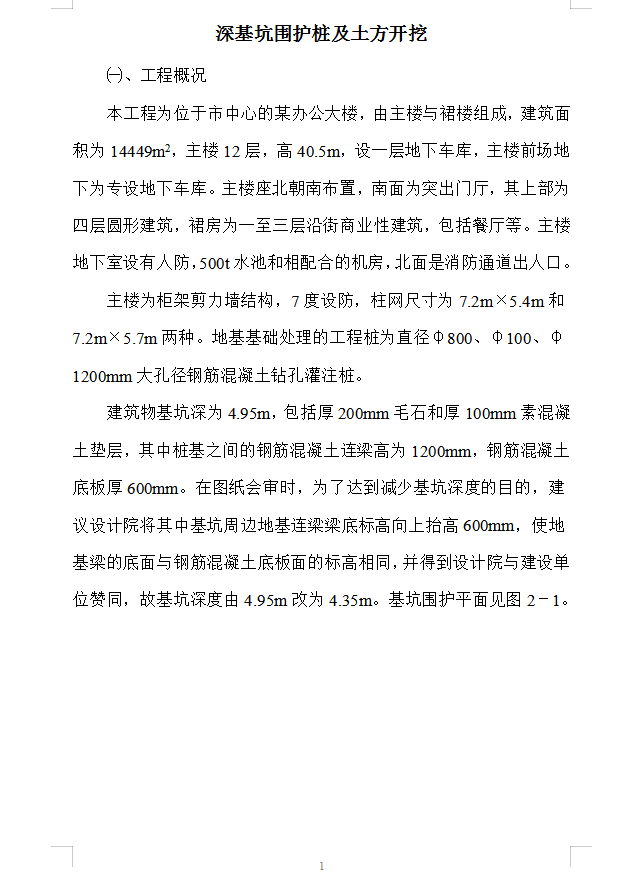

本工程为位于市中心的某办公大楼,由主楼与裙楼组成,建筑面积为14449m2,主楼12层,高40.5m,设一层地下车库,主楼前场地下为专设地下车库。主楼座北朝南布置,南面为突出门厅,其上部为四层圆形建筑,裙房为一至三层沿街商业性建筑,包括餐厅等。主楼地下室设有人防,500t水池和相配合的机房,北面是消防通道出人口。
主楼为柜架剪力墙结构,7度设防,柱网尺寸为7.2m×5.4m和 7.2m×5.7m两种。地基基础处理的工程桩为直径φ800、φ100、φ1200mm大孔径钢筋混凝土钻孔灌注桩。
建筑物基坑深为4.95m,包括厚200mm毛石和厚100mm素混凝土垫层,其中桩基之间的钢筋混凝土连梁高为1200mm,钢筋混凝土底板厚600mm。在图纸会审时,为了达到减少基坑深度的目的,建议设计院将其中基坑周边地基连梁梁底标高向上抬高600mm,使地基梁的底面与钢筋混凝土底板面的标高相同,并得到设计院与建设单位赞同,故基坑深度由4.95m改为4.35m。

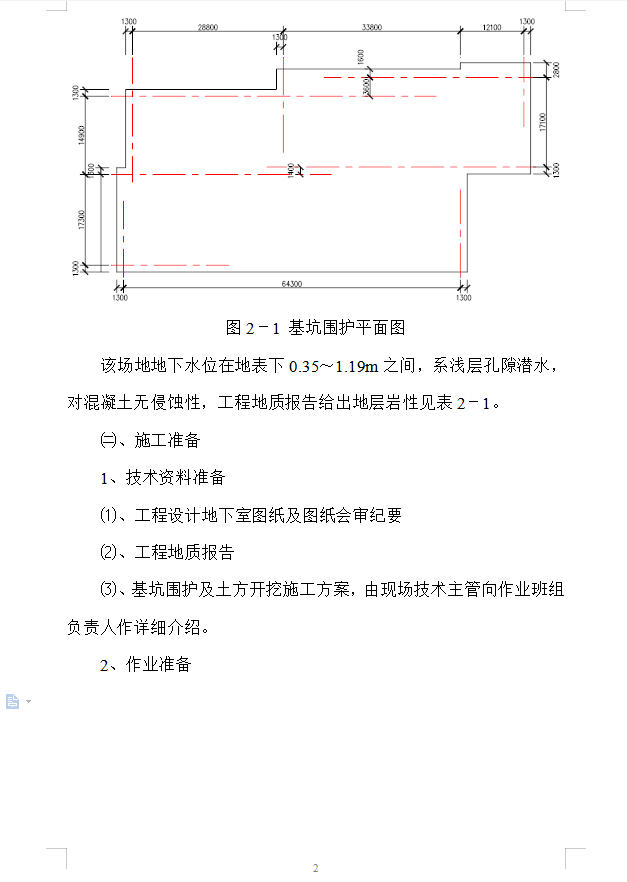

施工方案

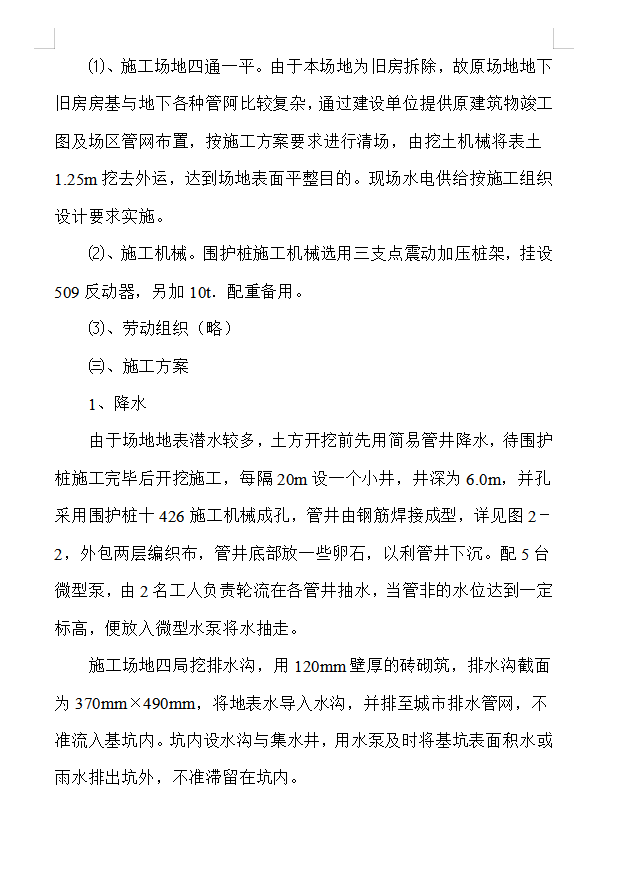

1、降水
由于场地地表潜水较多,土方开挖前先用简易管井降水,待围护桩施工完毕后开挖施工,每隔20m设一个小井,井深为6.0m,并孔采用围护桩十426施工机械成孔,管井由钢筋焊接成型,详见图2-2,外包两层编织布,管井底部放一些卵石,以利管井下沉。配5台微型泵,由2名工人负责轮流在各管井抽水,当管非的水位达到一定标高,便放入微型水泵将水抽走。
施工场地四局挖排水沟,用120mm壁厚的砖砌筑,排水沟截面为370mm×490mm,将地表水导入水沟,并排至城市排水管网,不准流入基坑内。坑内设水沟与集水井,用水泵及时将基坑表面积水或雨水排出坑外,不准滞留在坑内。
2、围护桩施工方案如图
测量定位→埋设桩尖→灌注桩机进场→试桩→成孔→放钢筋→灌注混凝土→桩架移位→灌注桩施工完→搅拌桩机进场→试桩→定位→施工搅拌桩→移位→搅拌桩施工完
四)、围护灌注桩技术交底
⑴、本工程采用以用沉丘钢筋混凝土灌注桩和搅拌桩组合成复合深基坑支护的围护方案,每延米布置2根φ426灌注桩和4根φ550搅拌桩,每相邻两根φ550搅拌桩之间重迭50mm,φ426灌注桩承担主动上压力。由于φ550搅拌桩每桩之间重迭50mm,形成一道连续水泥土墙,避免地表潜水渗入基坑内,起到止水作用,创造一个良好基坑开挖条件,同时搅拌桩与前后两根钢筋混凝土灌注桩连接成整体,改善围护桩的整体力学性能,提高围护桩的安全储备。围护桩平面布置见图2-3与图2-4。
⑵、测量定位和埋桩尖:由市测绘院到现场测量提供建筑物轴线方位木桩,以此为依据,由本公司测量组放线并按施工组织设计要求埋设φ426灌注桩的桩尖,预制混凝土桩尖应保证质量,桩尖的上平面应水平。
⑶、试桩:φ426灌注桩桩机按施工进度计划按时进场,按设计要求准备灌注桩的材料,包括砂、石和水泥、钢材,由公司试验室出灌注桩的混凝土配合比,按公司规定在记任土搅拌机旁挂牌,混凝土后台上料严格按配合比规定过磅。
按施工组织设计要求进行试桩,确定打桩参数,包括贯入度、混凝土充盈系数、拔管速度。
⑷、振压成孔:
1)、桩架就位应平整、稳固,以确保在施工中不发生倾斜和位移。
2)、桩管垂直套入桩尖,两者轴线应一致,桩尖与套管接触处缠绕三圈草绳,以使桩尖平面与套管接触处封闭严密,防止淤泥与污水侵入管内。
3)、在震动器激振过程中应防止损坏桩尖。
4)、孔的长度应满足施工组织设计的要求,不得小于此值,贯入度控制为副。
⑸、放钢筋笼:钢筋笼制作应满足施工组织设计要求,包括钢筋品种、直径、间距、焊接方法。因钢筋笼的钢筋布置为非对称,这与工程桩完全不一样,因此钢筋笼下放时应严格按要求放置,每孔下放钢筋笼时应设专人检查,并进行记录,按隐蔽工程验收要求进行。
