桩承台基础施工组织设计
主要施工方法
1、测量放线
1)人力资源配备
1名专业测绘工程师,1名持证上岗测量工负责现场测量工作
2)设备配备
本工程拟采用一台J2—JDA激光经纬仪控制,检测轴线和垂直度;用一台S3型自动安平水准仪控制,检测水准点标高和平整度;垂球辅助控制,检测垂直度,标高传递采用标准长钢尺和水准仪相结合进行。
3)测量控制
定位放线依据
根据建筑设计总平面布置图,规划部门指定的建筑红线桩,甲方提供的高程标准桩及现场放点进行现场轴线控制网和标高控制点的引测。
4)轴线的测放
1、基础放线
测放时先根据建筑物矩形控制网的四角桩,检测各轴线控制桩位确实没有碰动和位移后方可使用。当测量放线使用平行借线时要特别注意防止用错轴线控制桩。
根据基槽边上的轴线控制桩用经纬仪向基础垫层上投测建筑物四大角、四廓轴线和主轴线,经闭合校核后再详细放出细部轴线。
根据基础图以各轴线为准,用墨线弹出基础施工中所需要的中线、边界线、墙宽线等。
2、基础验线
首先检查各轴线控制桩有无用错和位移,再用经纬仪检查各轴线的投测位置(即基础的定位),然后再实量四大角和各轴线的相对位置,以防整个基础在基槽内移动错位。验线时应检查垫层顶面的标高。
基础验线时的允许偏差为:长度L≤30m,允许偏差±5mm;30m<L≤60m,允许偏差±10mm;60mm<L≤90m,允许偏差±15mm;90m<L,允许偏差±20mm。
3、轴线测放
轴线测放采用外测法。依据规划坐标及甲方提供的坐标点情况确定纵横十字轴线控制基线,十字基线再通过排距测角其余横轴线和纵轴线。
施测中要严格控制轴线的竖向偏差,竖向偏差在本层内不得超过±5mm(投点容许误差为±1mm);全楼的累积误差不得超过20mm。
各楼层轴线测放并经现场自检后请监理、业主复核,复核无误并签字同意后方可进入下道工序的施工。
5)标高测放
标高测控采用S3水准仪进行,定位放线时将甲方指定的水准点高程用水准仪引至每栋建筑物周边固定的围墙上作为基准点。基准点不得少于4点以便于闭合校核,标出±0.000标高位置,并作好记录。
底层墙体砌筑完毕后将这4个基准点引到可以通视的外墙面上作为基准标高线,并用红油漆作好标志,并以此为标准,每升高一层用钢卷尺从下一层标高线沿墙向上丈量出层高,定出上一层的标高线。
标高钢卷尺向上引测,并在各层做好标高标记,弹出水平线,同时向上引的标点不少于4处,为了避免累计误差,将4个基准点引到楼层后再用水准仪进行复测,检查是否在允许误差范围内闭合,每层从±0.000基准标高线引测一次。所用钢卷尺必须从头到尾使用,中途不得更换。
6)抄平放线
1、基坑开挖完后办理交接手续,现场必须拉通线校核其基坑长度、宽度,基坑底标高经水准仪校核无误后才可进行下道工序的施工,并设置轴线、基础边线及高程标志。
2、基础施工完后将轴线引测至墙体上,并按设计图放出有关的墙柱等界面尺寸。
3、钢筋工程
1)、施工前准备:
钢筋进场时,应附有厂家的质量证明书,并且按规定取样复试(其中30%进行见证取样)和外观检查,包括规格、直径公差、有无裂纹、气孔、表面锈蚀情况。所有钢筋必须在质量证明书齐全及复试合格后,才能使用。
外观检查:热轧钢筋的表面不得有裂缝,结疤和折叠。钢筋的外形尺寸应符合现行国家有关的规定。
抽检取样:热轧钢筋进场应分批验收。每批同一牌号,同一规格和同一炉号的钢筋组成,重量不大于60t。允许由同一牌号同一冶炼和浇筑方法的不同炉罐号的钢筋组成混合批。各炉罐号的含碳量差不超过0.02%,含锰量差不得超过0.05%。
力学性能试验:从每批钢筋中任选两根钢筋,每根取两个试样分别进行拉力试验和冷弯试验,如有一项不满足规范要求,则从同一批中另取双倍数量的试样重做各项试验。
化学成份试验:每种规格和不同厂家进场的钢筋必须做化学成份试验,合格后方可使用。
钢筋加工:采用集中加工配料,现场绑扎成型。
2)、钢筋种类:
钢筋:Ⅰ级φ-HPB300;Ⅲ级Φ-HRB400。
钢筋的强度标准值应具有不小于95%的保证率。
3)、钢筋加工:
钢筋加工前,应先去除钢筋上的铁锈,油渍等杂物。钢筋加工要严格按料表进行,料表上应按设计和规范要求,注明需加工钢筋的型号、形状、尺寸及使用部位和数量。根据钢筋使用部位、接头形式、接头比例合理配料,加工时,要本着“长料长用、短料短用、长短搭配”的原则,不得随意切断整根钢筋。弯曲钢筋时,要用机械冷弯,不得用气焊烤弯。I级圆盘钢筋加工前,应先调直去锈,调直时,要严格控制其冷拉率。I级钢筋的末端需做180mm的弯钩。箍筋加工时,弯曲部分需确保135mm,平直部分长度为10d,且箍筋双肢相互平行。钢筋的半成品加工质量、定位梯,定位卡具、马凳等需提前加工并进行预检,确保尺寸准确。加工好的钢筋半成品要在现场指定范围内堆放,且挂牌标识,注明钢筋的型号、尺寸、使用部位及数量,防止使用时发生误用。
4)、钢筋连接及锚固要求:
钢筋绑扎搭接接头、机械连接、焊接连接接头,必须遵守专项操作规程,接头质量符合规范标准。
柱的纵向钢筋连接:Φ16以上的竖向钢筋采用直螺纹连接、小于Φ16的钢筋采用绑扎搭接;水平钢筋连接:Φ16以上均采用直螺纹连接,小于Φ20的钢筋采用绑扎搭接。
①直螺纹连接施工
直螺纹连接速度快,机械性能好,工艺简单,无明火作业,节约钢材和能源,有明显的技术、经济和社会效益。
施工流程:下料→套丝→检查丝头质量→套塑料保护帽→连接→检查验收。
施工方法:钢筋下料尺寸按施工图纸要求下料,采用钢筋切断机切断,严禁使用气割下料;为确保钢筋连接质量,必须持证上岗作业,在施工过程中逐个检查丝头的加工质量,用水溶性切消冷却润滑液套丝;达到质量要求的丝头,拧上塑料保护帽,做好记录。连接前先回收钢筋连接端的塑料保护帽,检查丝扣牙形是否完好无损、清洁、钢筋规格与被连接规格是否一致。确认无误后把拧上连接套的一头钢筋拧在被连接钢筋上,并用管钳拧紧,连接好钢筋接头丝扣。
②绑扎接头连接
钢筋绑扎接头的搭接长度及接头位置应符合规范规定及设计要求。钢筋搭接长度的末端距钢筋弯折处,不得小于钢筋直径的10倍,接头不宜位于构件最大弯矩处;钢筋搭接处,应在中心和两端用铁丝扎牢;各受力钢筋之间的绑扎接头位置应相互错开,错开长度不小于搭接长度且不小于500mm;任一截面接头钢筋面积占钢筋总面积的百分比为:受拉区25%;受压区50%
接头部位:接头位置宜设置在受力较小处,同一根钢筋上应尽量少设接头;钢筋接头率及错开间距:梁从任意绑扎接头中心至搭接长度L的1.3倍区段范围内有接头的受力钢筋截面积占受力钢筋总面积百分率受拉区不得超过25%;受压区不得超过50%;直螺纹连接接头受拉区不得超过50%,受压区不限。
5)、箍筋的设置要求:箍筋双肢相互平行,梁箍筋加密区应遵照抗震规范的要求执行;竖向钢筋采用绑扎接头的部位,箍筋应按加密区间距设置。
6)、直螺纹连接:操作工人应经培训合格后持证上岗;钢筋应调直后再下料,并严禁用气割下料,切口应与钢筋轴线垂直;③直螺纹连接应备有出厂合格证,进厂后应进行复检。
直螺纹加工:加工的钢筋直螺纹丝头的直度、牙形、螺距等必须与连接套的直度、牙形、螺距一致,且经配套的量规检测合格。要认真做好钢筋丝头的逐个自检工作,并取10%的试件进行试验。检验合格的丝头要戴上保护帽,并分类架空码放,确保钢筋和连接丝套的丝扣干净、完好无损。连接钢筋时,钢筋规格和连接套的规格应一致,应对正轴线将钢筋用力距扳手拧入连接套,确保轴向受力,拧紧值应满足规范要求,严禁超拧。力距扳手应是生产计量器具许可证的工厂加工制造,产品应有出厂合格证。质检用力矩扳手与施工用的扳手应分开使用,不得混用。对钢筋直锥螺纹接头进行工艺检验,确定其各项工艺参数,厂家提供接头的型式检验。

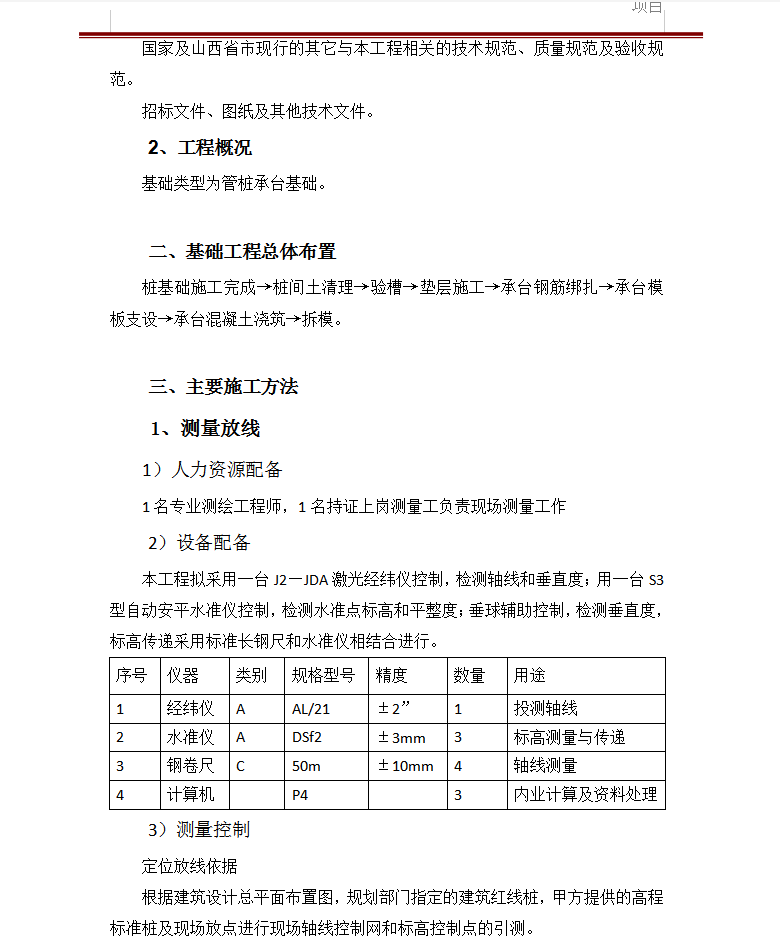

资料截图
