四层框剪楼基坑支护施工方案 37p
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2023-05-23
  • 资料类型:RAR
  • 资料大小:265 KB
  • 资料分类:岩土工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
四层框剪楼基坑支护施工方案 37p
基坑支护形式,本工程基坑南面与西面局部,采用¢500双排水泥土止水桩+放坡土钉墙支护形式,( 土钉采用¢48×3.5钢花管、长度分别为9米、6米、间距为1.2米),坡面喷射C25混凝土80㎜厚,内配¢8@150×150钢筋网片,ABCD段(1-1剖面)总长约89.56m。其它三面采用SMW工法垂直支护形式,DHS段(2-2剖面)约238.76m,全部双排桩长15米,中间插入材质Q345钢、型号为25b普通工字钢、插入长度为12m,腰梁采用16a型槽钢,土钉采用¢48×3.5钢花管长度9米、间距1.2米,垂直面采用80㎜C25喷射砼、钢筋网采用¢8@150×150钢筋网片。冠梁截面为500×300㎜、内配10根¢16钢筋,采用C25混凝土浇筑。

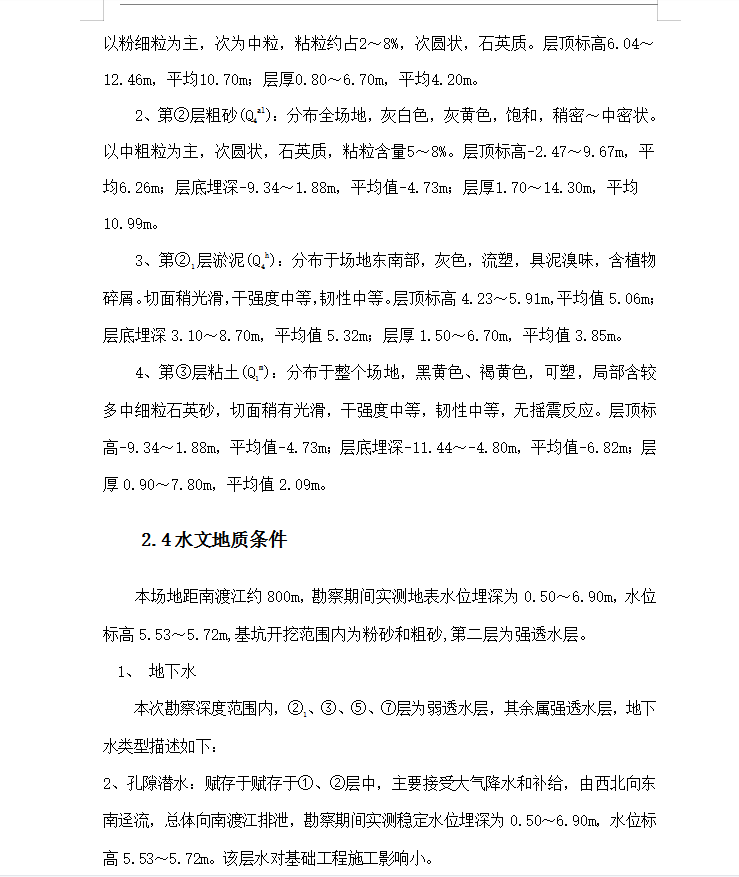

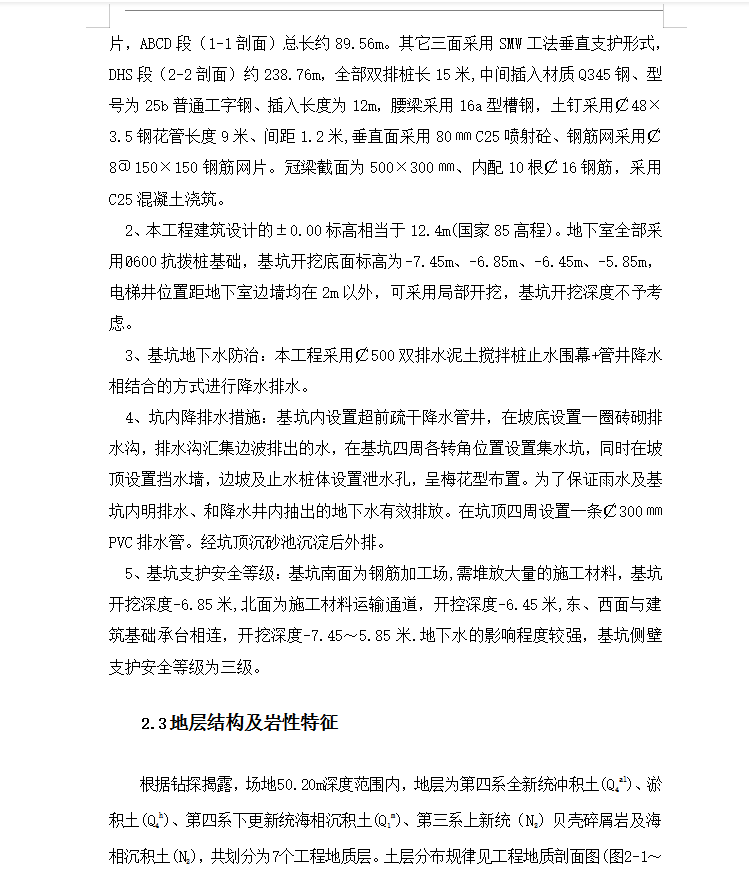

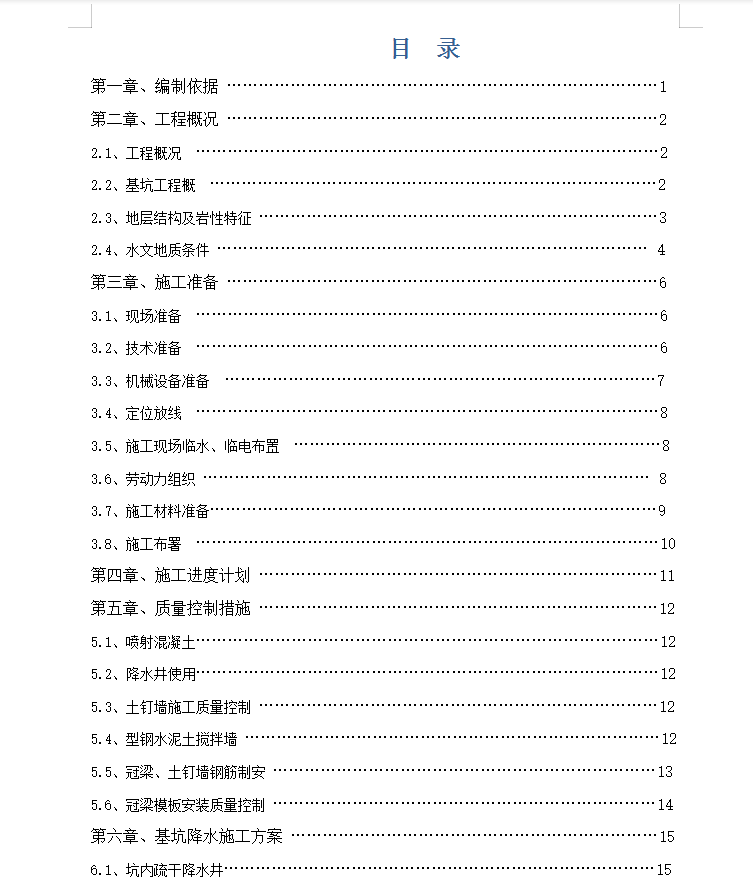

资料截图
  • 四层框剪楼基坑支护施工方案 37p
  • 四层框剪楼基坑支护施工方案 37p
  • 四层框剪楼基坑支护施工方案 37p
