溜井井口硐室支护设计及支护施工方案
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-05-14
  • 资料类型:RAR
  • 资料大小:409 KB
  • 资料分类:岩土工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
溜井井口硐室支护设计及支护施工方案

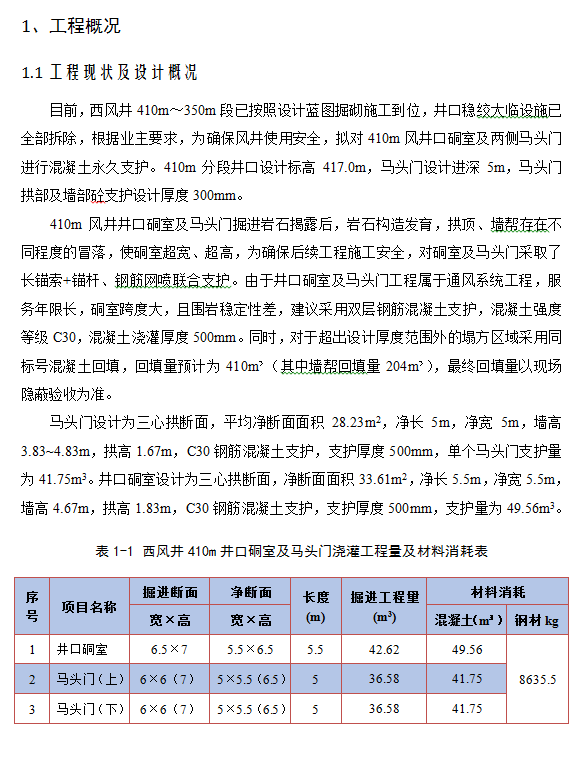

410m风井井口硐室及马头门掘进岩石揭露后,岩石构造发育,拱顶、墙帮存在不同程度的冒落,使硐室超宽、超高,为确保后续工程施工安全,对硐室及马头门采取了长锚索+锚杆、钢筋网喷联合支护。由于井口硐室及马头门工程属于通风系统工程,服务年限长,硐室跨度大,且围岩稳定性差,建议采用双层钢筋混凝土支护,混凝土强度等级C30,混凝土浇灌厚度500mm。同时,对于超出设计厚度范围外的塌方区域采用同标号混凝土回填,回填量预计为410m3(其中墙帮回填量204m3),最终回填量以现场隐蔽验收为准。
马头门设计为三心拱断面,平均净断面面积28.23m2,净长5m,净宽5m,墙高3.83~4.83m,拱高1.67m,C30钢筋混凝土支护,支护厚度500mm,单个马头门支护量为41.75m3。井口硐室设计为三心拱断面,净断面面积33.61m2,净长5.5m,净宽5.5m,墙高4.67m,拱高1.83m,C30钢筋混凝土支护,支护厚度500mm,支护量为49.56m3。

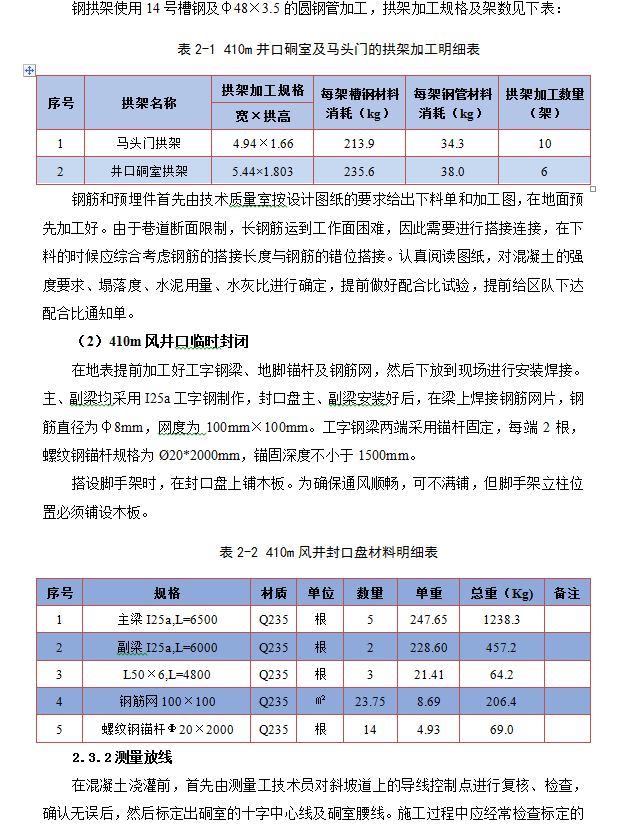

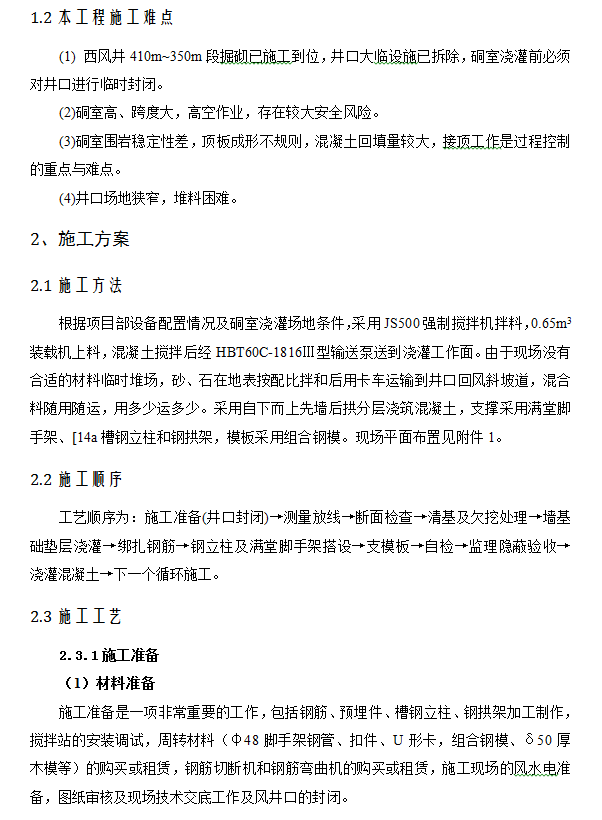

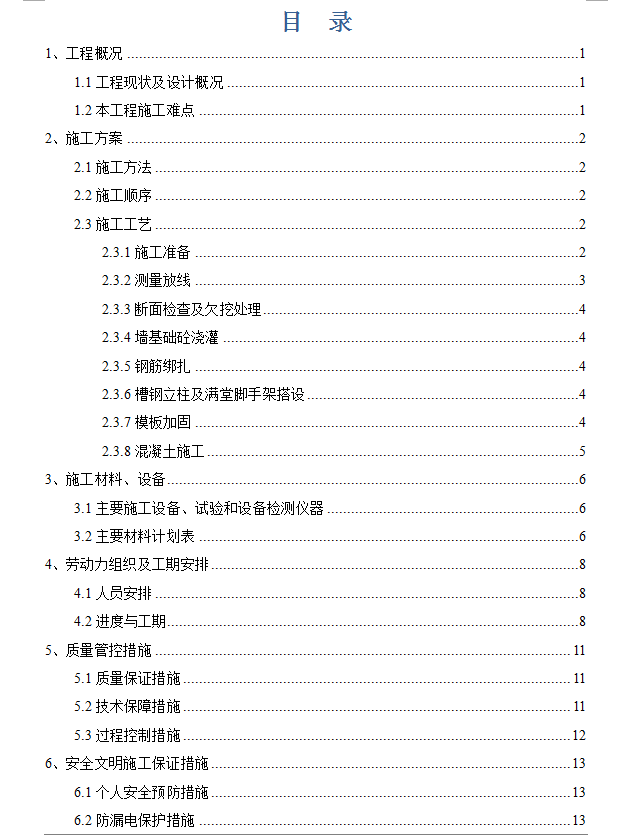

资料截图
