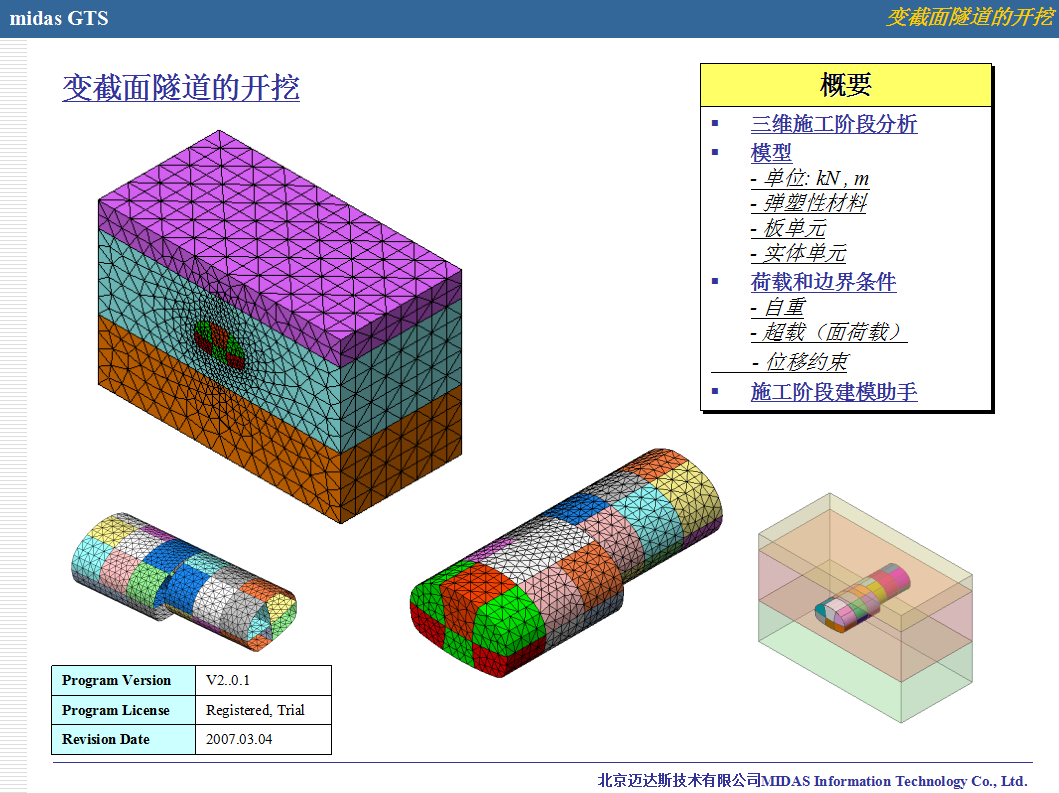

变截面隧道的开挖
三维施工阶段分析
模型- 单位: kN , m- 弹塑性材料- 板单元- 实体单元
荷载和边界条件- 自重- 超载（面荷载）
- 位移约束
施工阶段建模助手

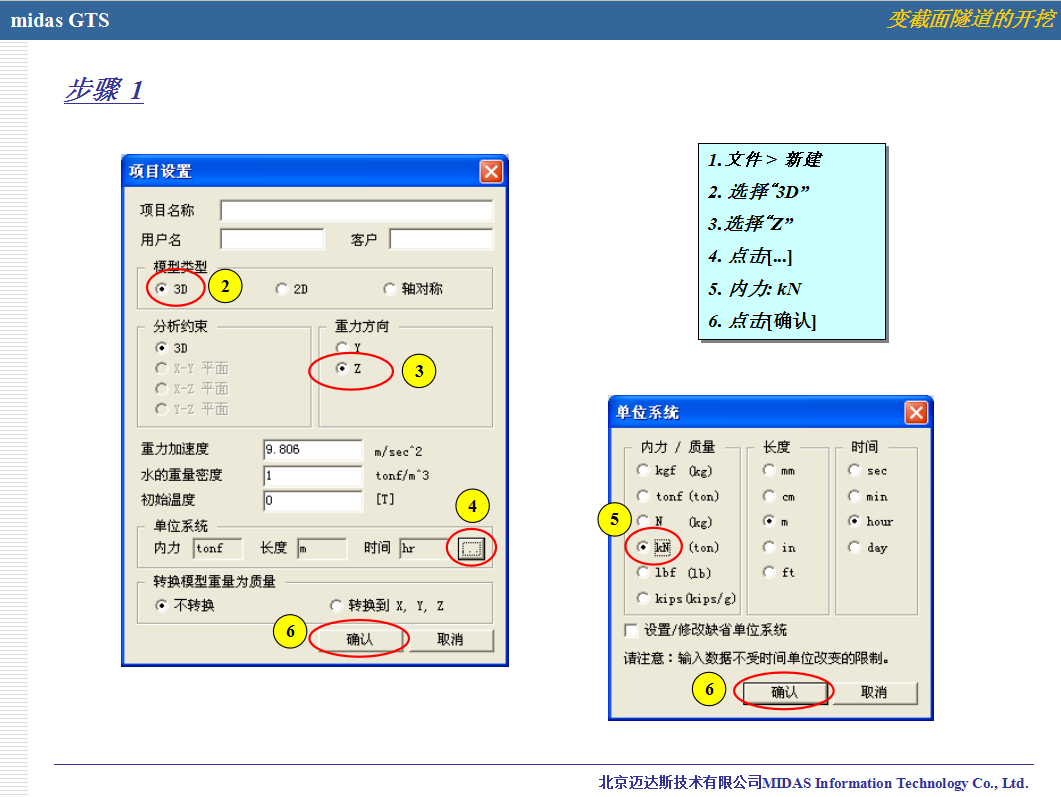

步骤 1
1.文件 > 新建
2. 选择“3D”
3.选择“Z”
4. 点击[...]
5. 内力: kN
6. 点击[确认]
步骤 2.1
1. 文件 > 导入 > DXF 2D...
2. 点击“选择AutoCAD的DXF文件”
3. 选择相应的DXF文件
4. 点击[打开]
5. 点击 [预览]
6. 点击 [确认]

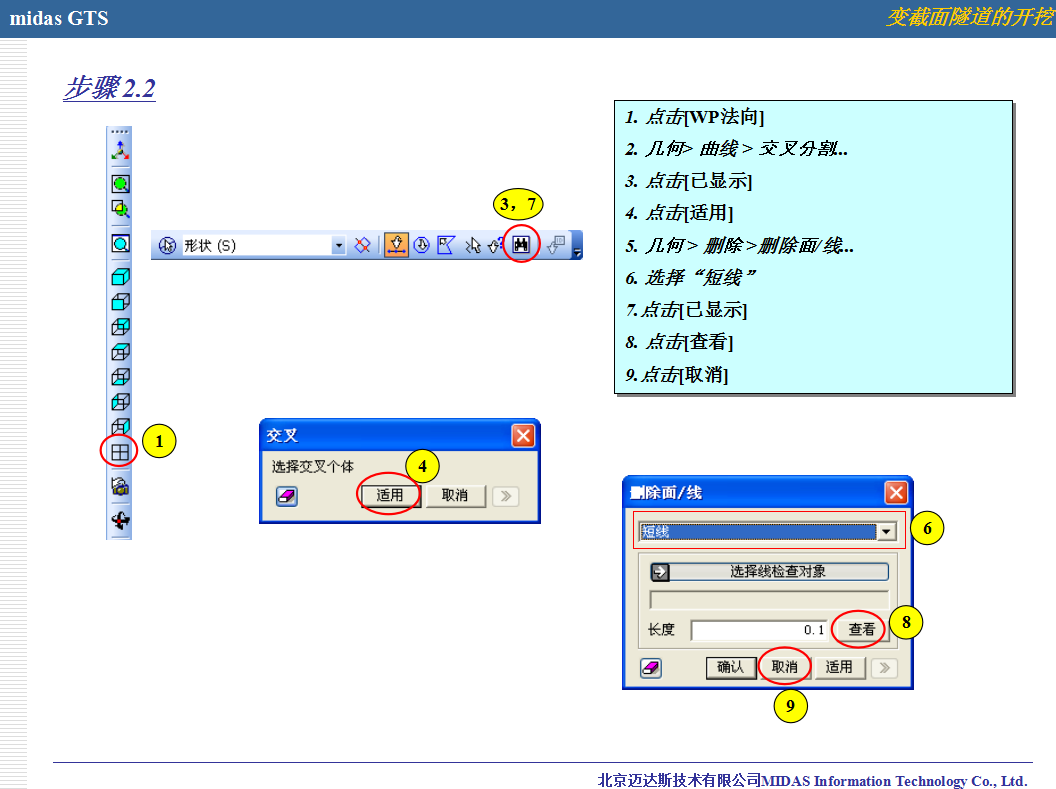

步骤 2.2
1. 点击[WP法向]
2. 几何> 曲线 > 交叉分割...
3. 点击[已显示]
4. 点击[适用]
5. 几何 > 删除 >删除面/线...
6. 选择“短线”
7.点击[已显示]
8. 点击[查看]
9.点击[取消]
