小管径泥水平衡顶管掘进机施工技术
1、 高安全:采用泥水管道输送弃土,不存在吊土、运土方等容易发生危险的作业;泥水机械顶管采用全封闭式顶进,可有效的保持挖掘面的稳定,对管道周围的土体扰动小,能很好的控制地面沉降,相对于其他顶管更好的保证周边建筑物、管线的安全。
2 、低污染:采用泥水管道输送泥浆,并经泥水处理系统处理后再进行弃土,环境污染小。
3、 高工效:施工工效高,泥水加压平衡工具管与其他工具管相比,具有平衡效果好,结构紧凑,由于出土方式是用水力机械化连续出土,顶进速度快,对土质的适应性强。无论是粘性土还是砂性土,均能收到良好的效果。
4 、长顶进:与其它类型顶管相比,单项顶进距离最大,在不加中继间的情况下,泥水平衡顶管施工的总推力较小,单段顶进长度可达250m。
5、有不足:遇到地层有岩石或地下构筑物等硬性物质时,不宜使用。

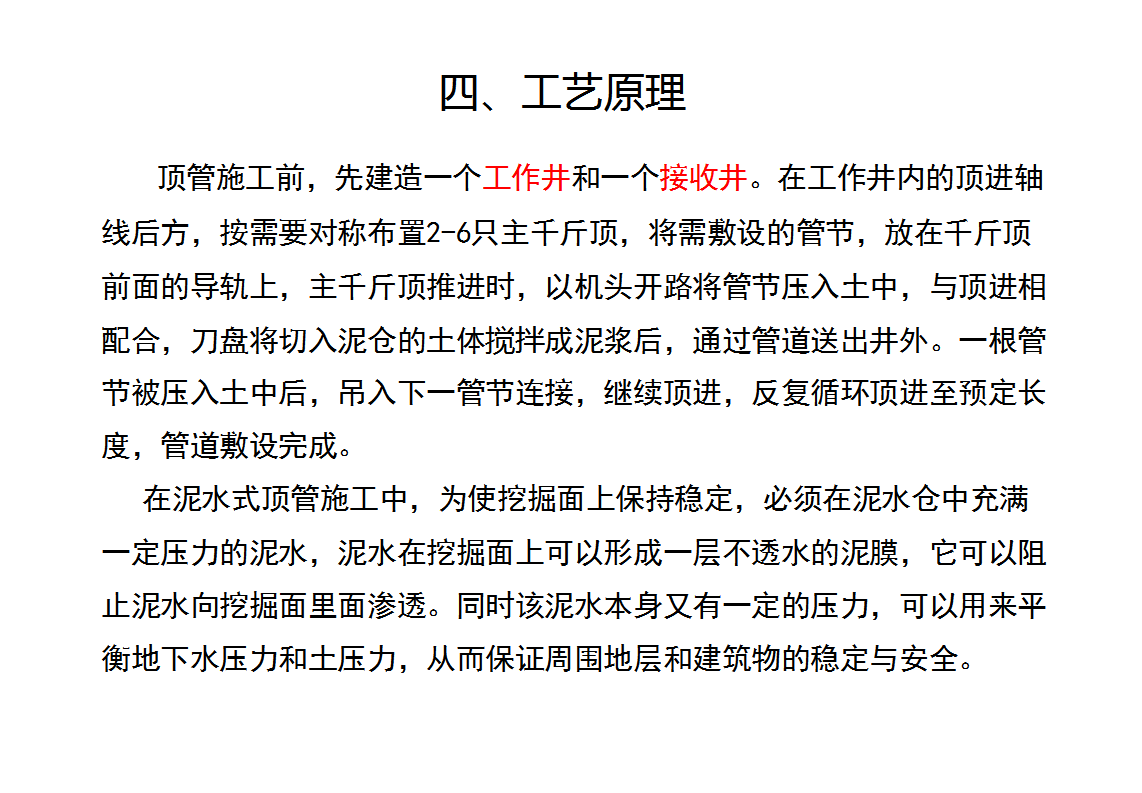

顶管施工前,先建造一个工作井和一个接收井。在工作井内的顶进轴线后方,按需要对称布置2-6只主千斤顶,将需敷设的管节,放在千斤顶前面的导轨上,主千斤顶推进时,以机头开路将管节压入土中,与顶进相配合,刀盘将切入泥仓的土体搅拌成泥浆后,通过管道送出井外。一根管节被压入土中后,吊入下一管节连接,继续顶进,反复循环顶进至预定长度,管道敷设完成。
在泥水式顶管施工中,为使挖掘面上保持稳定,必须在泥水仓中充满一定压力的泥水,泥水在挖掘面上可以形成一层不透水的泥膜,它可以阻止泥水向挖掘面里面渗透。同时该泥水本身又有一定的压力,可以用来平衡地下水压力和土压力,从而保证周围地层和建筑物的稳定与安全。
