筏板基础施工特点和施工方法 63P

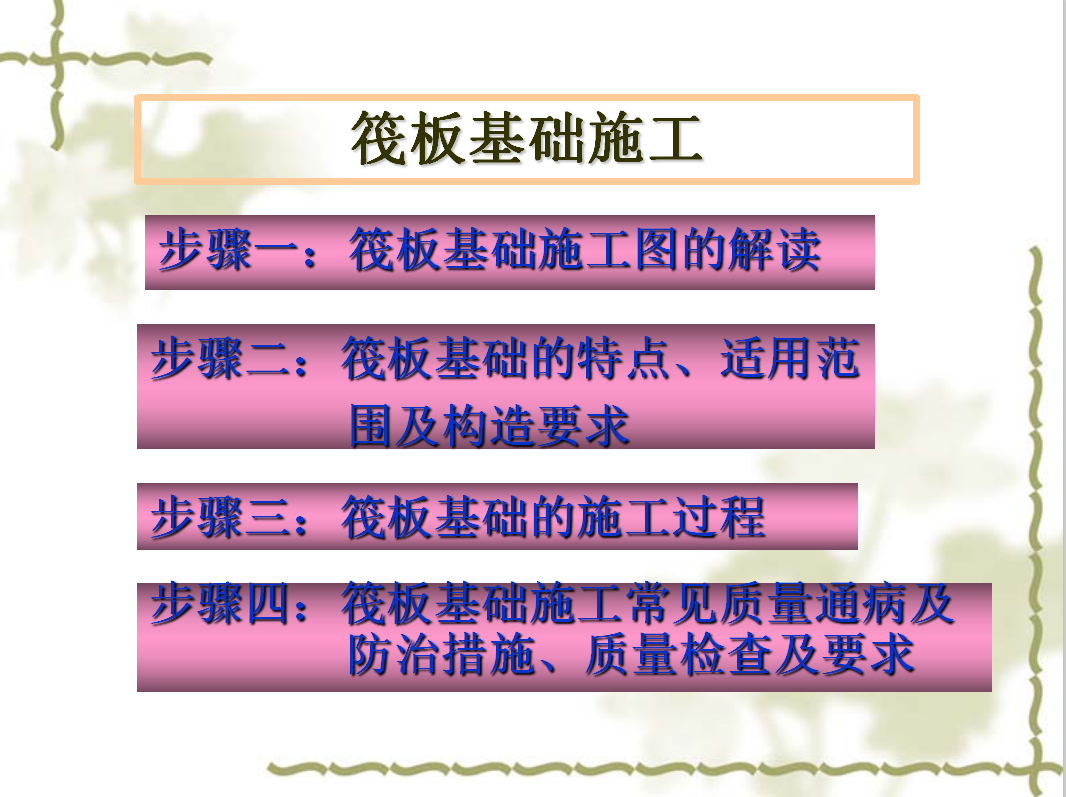

筏板基础施工

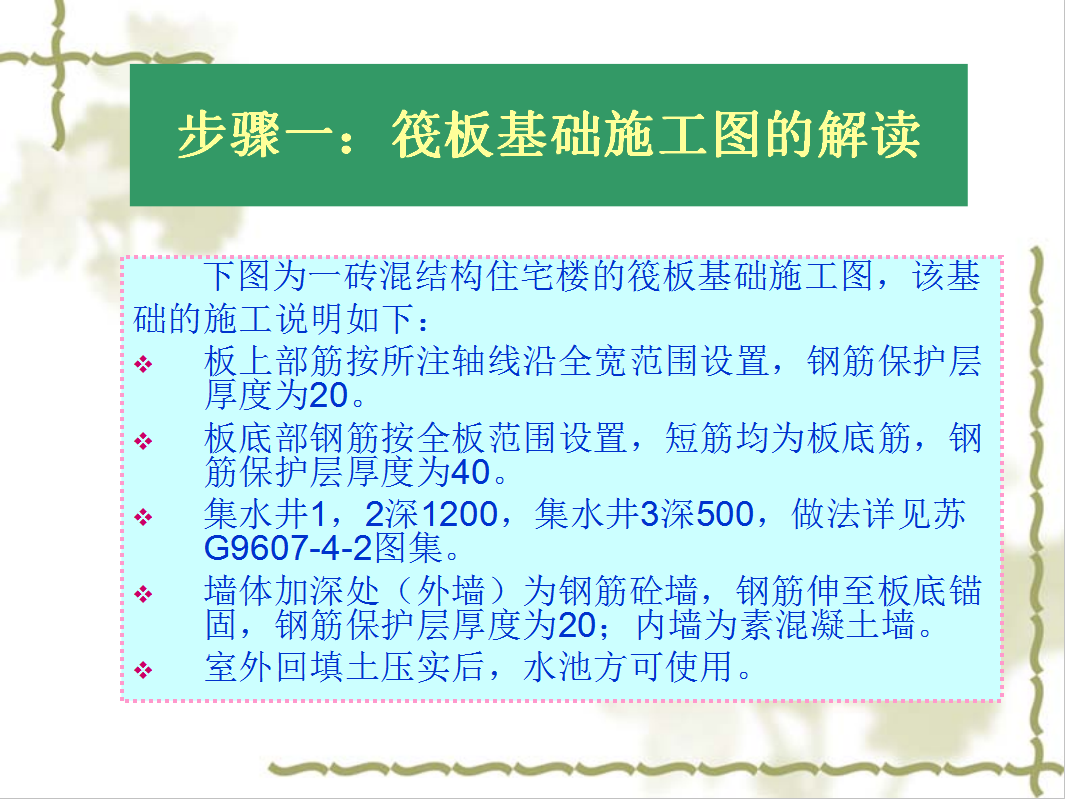

步骤一:筏板基础施工图的解读
下图为一砖混结构住宅楼的筏板基础施工图,该基
础的施工说明如下:
板上部筋按所注轴线沿全宽范围设置,钢筋保护层厚度为20。
板底部钢筋按全板范围设置,短筋均为板底筋,钢筋保护层厚度为40。
集水井1,2深1200,集水井3深500,做法详见苏G9607-4-2图集。
墙体加深处(外墙)为钢筋砼墙,钢筋伸至板底锚固,钢筋保护层厚度为20;内墙为素混凝土墙。
室外回填土压实后,水池方可使用。
步骤二:筏板基础的特点、适用范围及构造要求
2.1 筏板基础的特点及适用范围

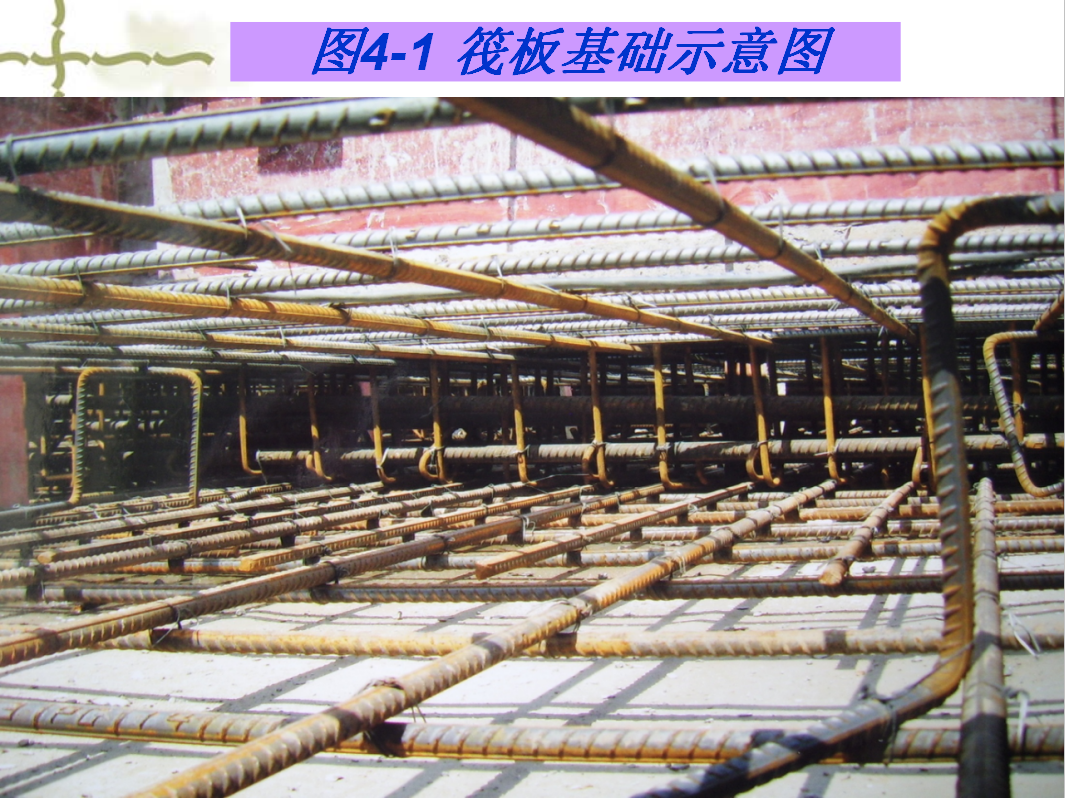

当地质条件差、上部荷载大时,可将部分或整个建筑范围的基础连在一起,其形式犹如倒置的楼板,又似筏子,故称为筏板基础,又称满堂基础。
2.墙体
采用筏板基础的地下室,应沿地下室四周布置钢筋混凝土外墙,外墙厚度不应小于250mm,内墙厚度不应小于200mm。墙的截面设计除满足承载力要求外,尚应考虑变形、抗裂及防渗等要求。墙体内应设置双面钢筋,竖向和水平钢筋的直径不应小于12mm,间距不应大于300mm。
3.板厚
筏基底板的厚度均应满足受冲切承载力、受剪切承载力的要求。对12层以上建筑的梁板式筏基的板厚不宜小于400mm,且板厚与最大双向板格的短边净跨之比不小于1/4。
步骤三:筏板基础的施工过程
步骤四:筏板基础施工常见质量通病及防治措施、质量检查及要求
