套管成孔灌注桩施工工艺
1.打(沉)桩机就位时,应垂直、平稳架设在打(沉)桩部位,桩锤(振动箱)应对准桩位。同时,在桩架或套管上标出控制深度标记,以便在施工中进行套管深度观测。
2.采用活瓣式桩尖时,应先将桩尖活瓣用麻绳或铁丝捆紧合拢,活瓣间隙应紧密。当桩尖对准桩基中心,并核查调整套管垂直度后,利用锤台及套管自重将桩尖压入土中。
3.采用预制混凝土桩尖时,应先在桩基中心预埋好桩尖,在套管下端与桩尖接触处垫好缓冲材料。桩机就位后,吊起套管,对准桩尖,使套管、桩尖、桩锤在一条垂直线上,利用锤重及套管自重将桩尖压入土中。
4.成桩施工顺序一般从中间开始,向两侧边或四周进行,对于群桩基础或桩的中心距小于或等于3.5d(d为桩径)时,应间隔施打,中间空出的桩,须待邻桩混凝土达到设计强度的50%后,方可施打。
5.开始沉管时应轻击慢振。锤击沉管时,可用收紧钢绳加压或加配重的方法提高沉管速率。当水或泥浆有可能进入桩管时,应事先在管内灌入1.5m左右的封底混凝土。
6.应按设计要求和试桩情况,严格控制沉管最后贯入度。锤击沉管应测量最后二阵十击贯入度;振动沉管应测量最后两个2min贯入度。
7.在沉管过程中,如出现套管快速下沉或套管沉不下去的情况,应及时分析原因;进行处理。如快速下沉是因桩尖穿过硬上层进入软土层引起的,则应继续沉管作业。如沉不下去是因桩尖顶住孤石或遇到硬土层引起的,则应放慢沉管速度(轻锤低击或慢振),待越过障碍后再正常沉管。如仍沉不下去或沉管过深,最后贯入度不能满足设计要求,则应核对地质资料,会同建设单位研究处理。
8.钢筋笼的吊放,对通长的钢筋笼在成孔完成后埋设,短钢筋笼可在混凝土灌至设计标高时再埋设,埋设钢筋笼时要对准管孔,垂直缓慢下降。在混凝土桩顶采取构造连接插筋时,必须沿周围对称均匀垂直插入。

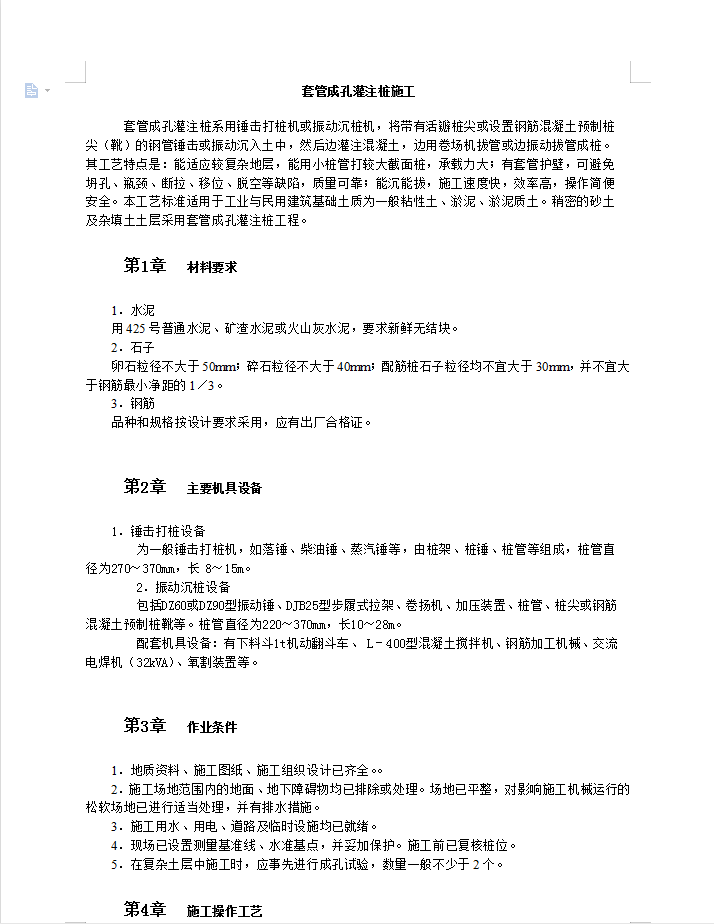

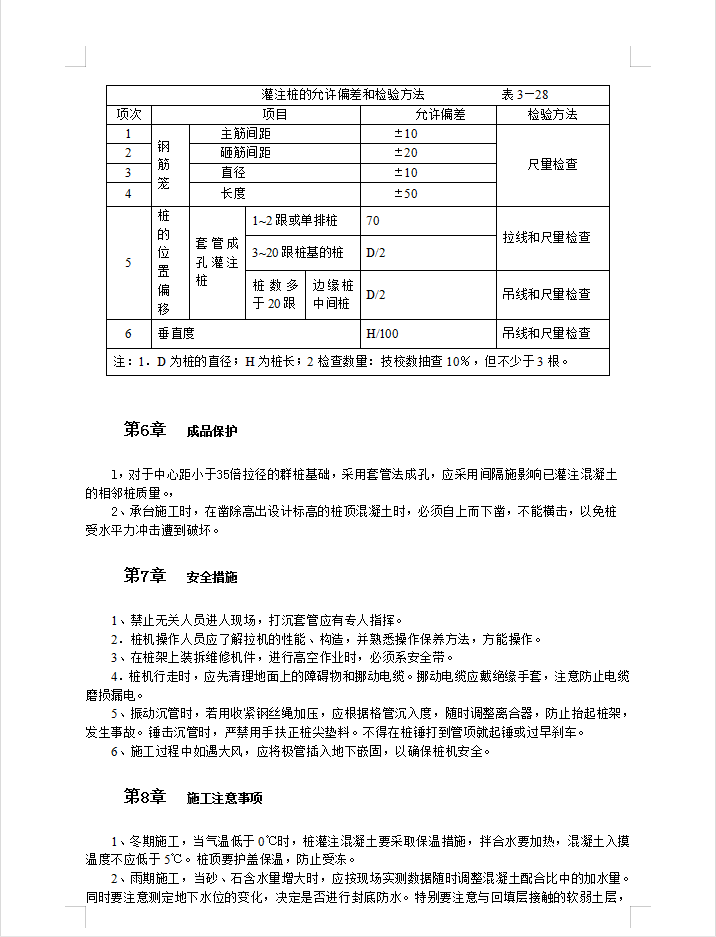

资料截图
  • 套管成孔灌注桩施工工艺
  • 套管成孔灌注桩施工工艺
  • 套管成孔灌注桩施工工艺
