XX化学纤维厂纺丝车间,屋面采用钢筋混凝土三铰拱型屋面板(简称拱板)。拱板由R=7.52m的2块半跨拱板拼装而成,拱板宽2.44m,板壳厚35mm(边跨为40mm),拱壳上有两根200mm×300mm的肋型粱。拼装后跨度11.2m、矢高2.5m,两端底胁用2根Ф28螺栓将两个半跨拱板拉结而形成下弦杆。拱壳上两根胁梁设有8根Ф14螺栓、下吊4根钢筋混凝土凸形梁、凸形梁就位后安装钢筋混凝土槽板

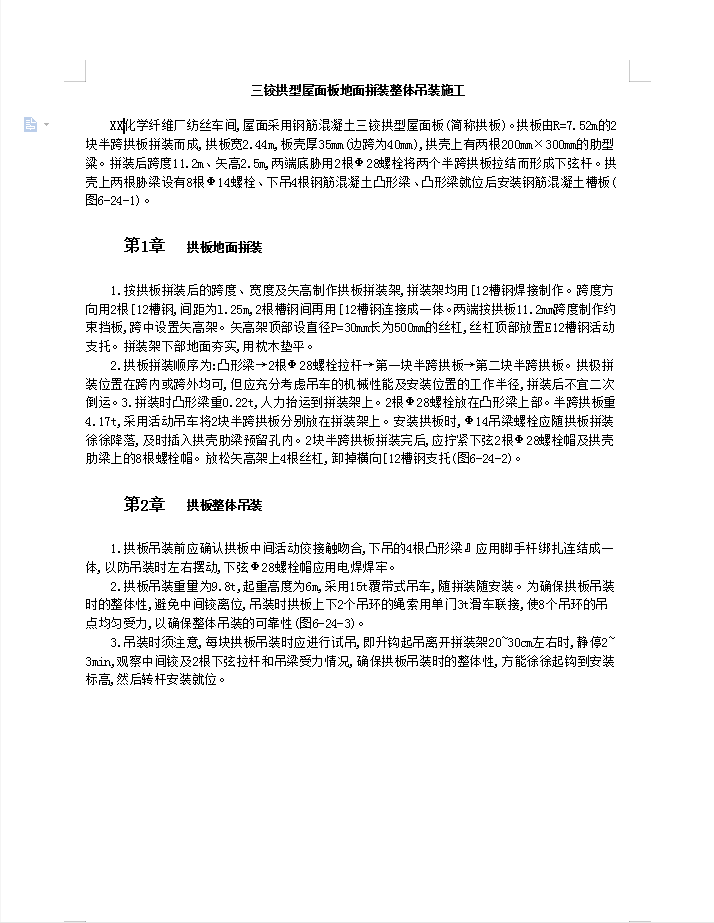

资料截图
