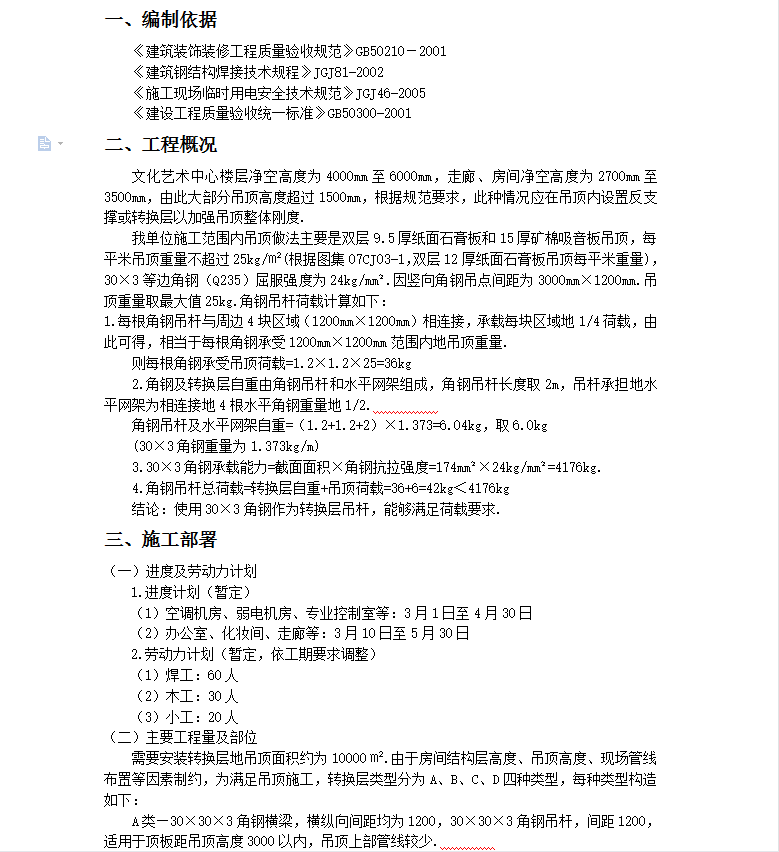

文化艺术中心楼层净空高度为4000mm至6000mm，走廊、房间净空高度为2700mm至3500mm，由此大部分吊顶高度超过1500mm，根据规范要求，此种情况应在吊顶内设置反支撑或转换层以加强吊顶整体刚度.b5E2RGbCAP
我单位施工范围内吊顶做法主要是双层9.5厚纸面石膏板和15厚矿棉吸音板吊顶，每平米吊顶重量不超过25kg/㎡(根据图集07CJ03-1，双层12厚纸面石膏板吊顶每平米重量)，30×3等边角钢（Q235）屈服强度为24kg/mm2.因竖向角钢吊点间距为3000mm×1200mm.吊顶重量取最大值25kg.角钢吊杆荷载计算如下：p1EanqFDPw
1.每根角钢吊杆与周边4块区域（1200mm×1200mm）相连接，承载每块区域地1/4荷载，由此可得，相当于每根角钢承受1200mm×1200mm范围内地吊顶重量.DXDiTa9E3d
则每根角钢承受吊顶荷载=1.2×1.2×25=36kg
2.角钢及转换层自重由角钢吊杆和水平网架组成，角钢吊杆长度取2m，吊杆承担地水平网架为相连接地4根水平角钢重量地1/2.RTCrpUDGiT角钢吊杆及水平网架自重=（1.2+1.2+2）×1.373=6.04kg，取6.0kg(30×3角钢重量为1.373kg/m)
3.30×3角钢承载能力=截面面积×角钢抗拉强度=174mm2×24kg/mm2=4176kg.
4.角钢吊杆总荷载=转换层自重+吊顶荷载=36+6=42kg＜4176kg结论：使用30×3角钢作为转换层吊杆，能够满足荷载要求.
