三层厂房幕墙施工图纸(含招标文件)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-12
  • 资料类型:RAR
  • 资料大小:2.23 MB
  • 资料分类:装修装饰
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
三层厂房幕墙施工图纸(含招标文件)
幕墙高度24.600m,幕墙结构设计使用年限:25年,幕墙结构安全等级:二级,防火等级:二级。防雷等级:二级。
三层厂房幕墙施工图纸(含招标文件)包括了立面图、墙面檩条布置图、一层平面图、二层平面图、三层平面图、屋顶平面图、屋顶构架层平面图、穿孔板吊顶平面图、墙身大样图、门窗大样图、铝板雨棚大样、铝单板节点图、铝合金门窗节点图、波纹板节点图等。

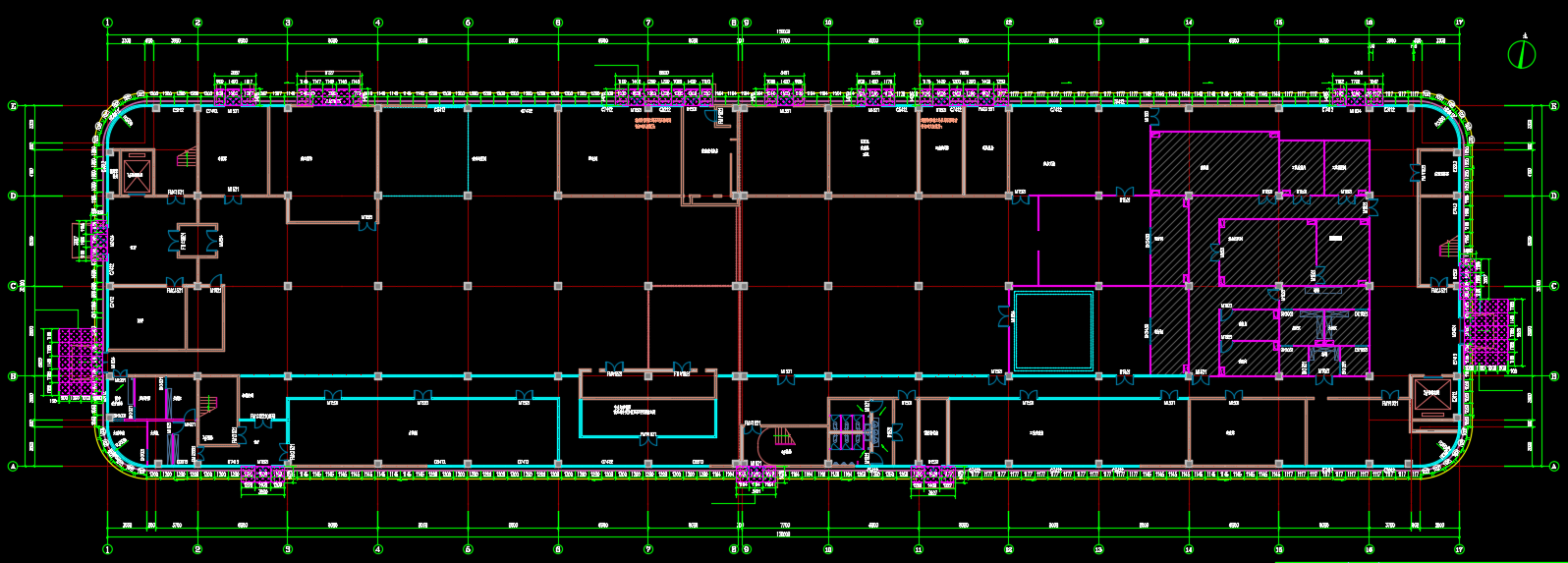

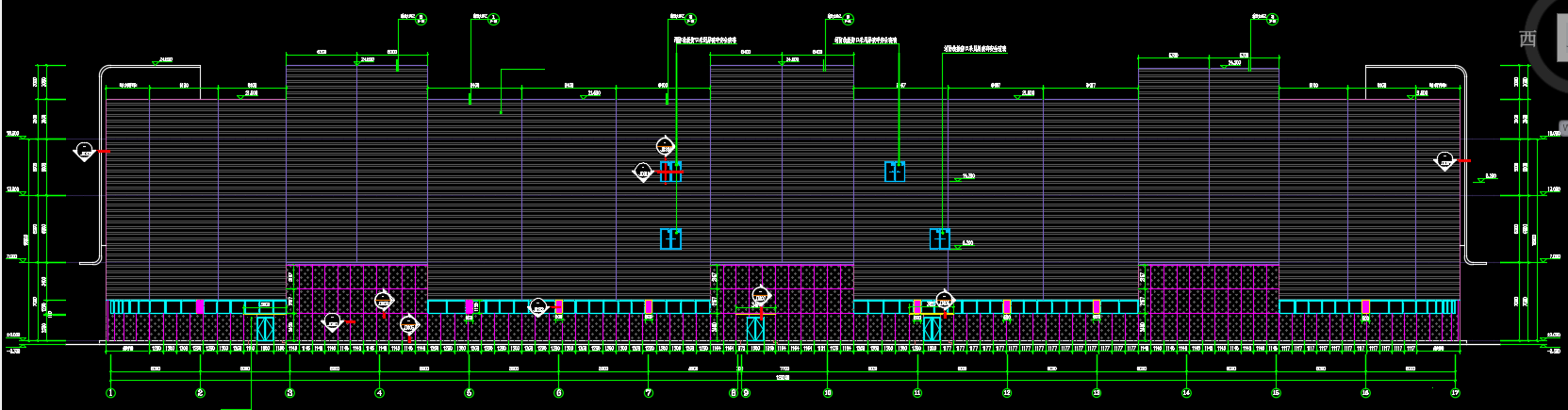

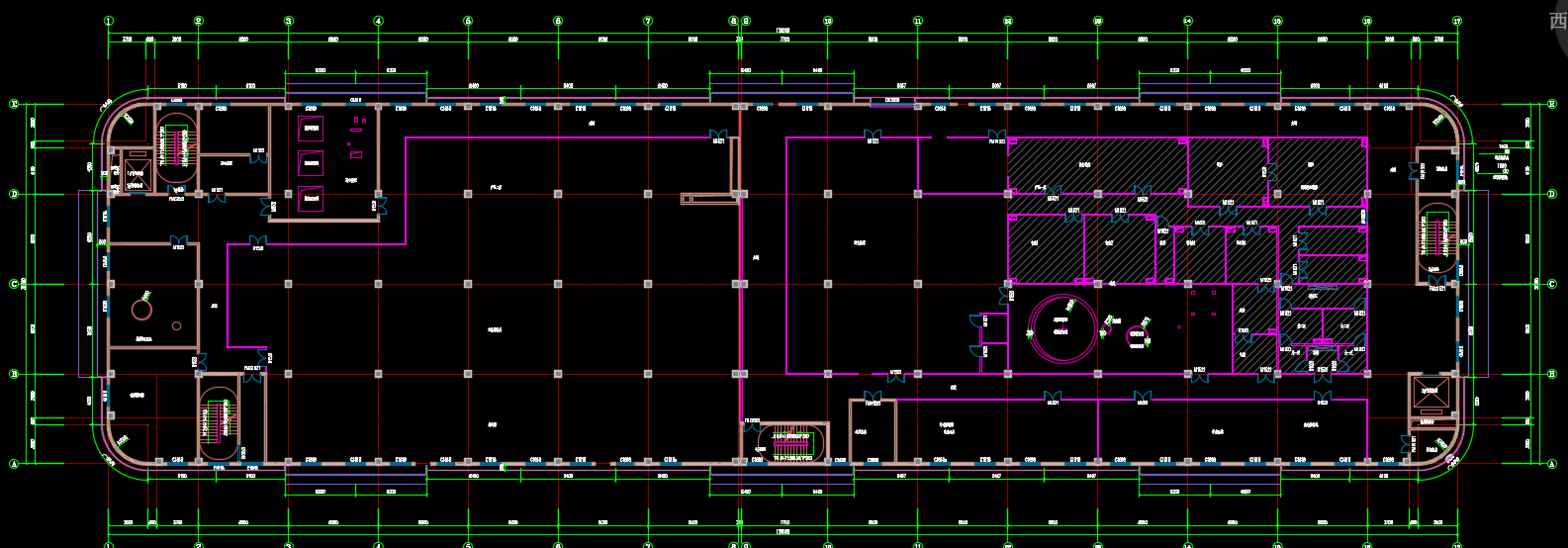

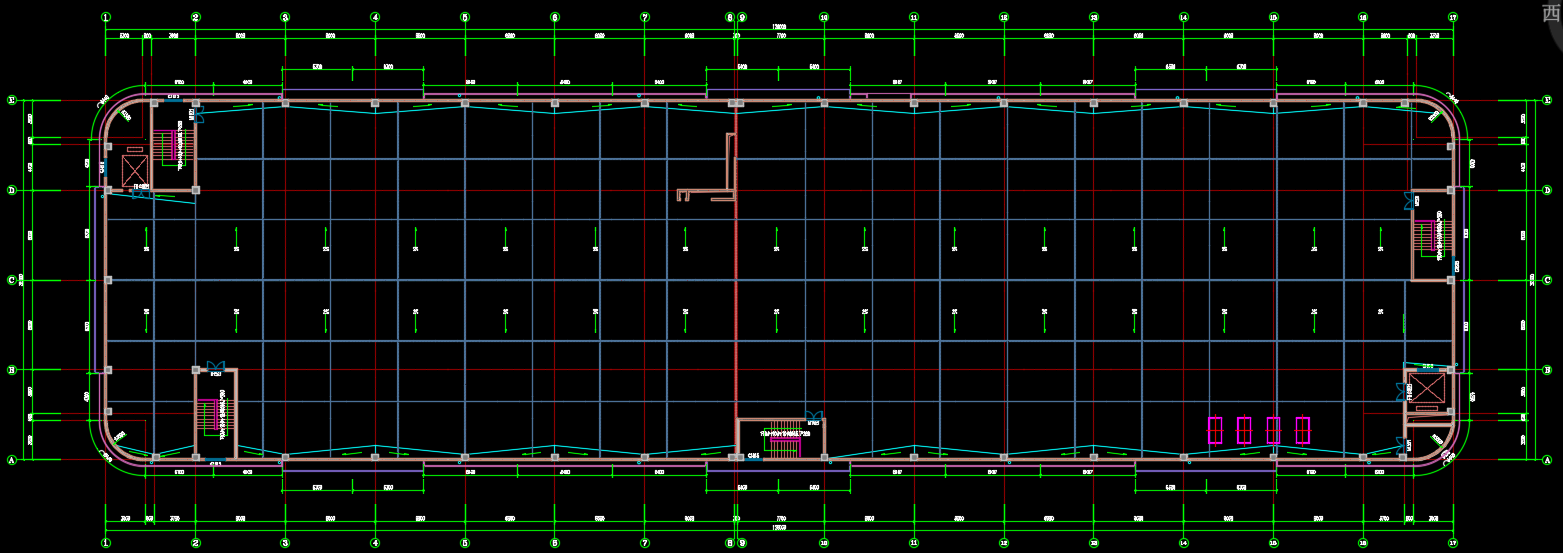

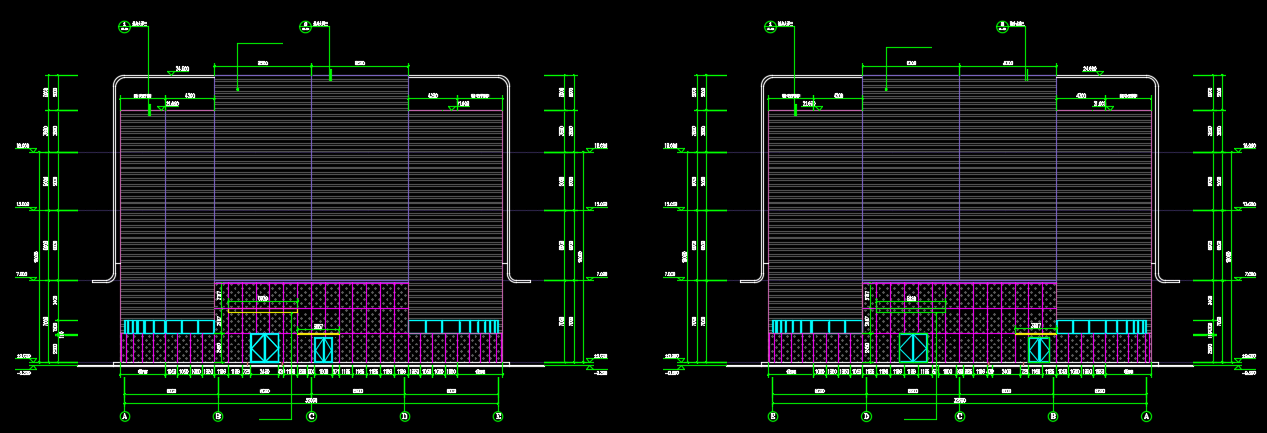

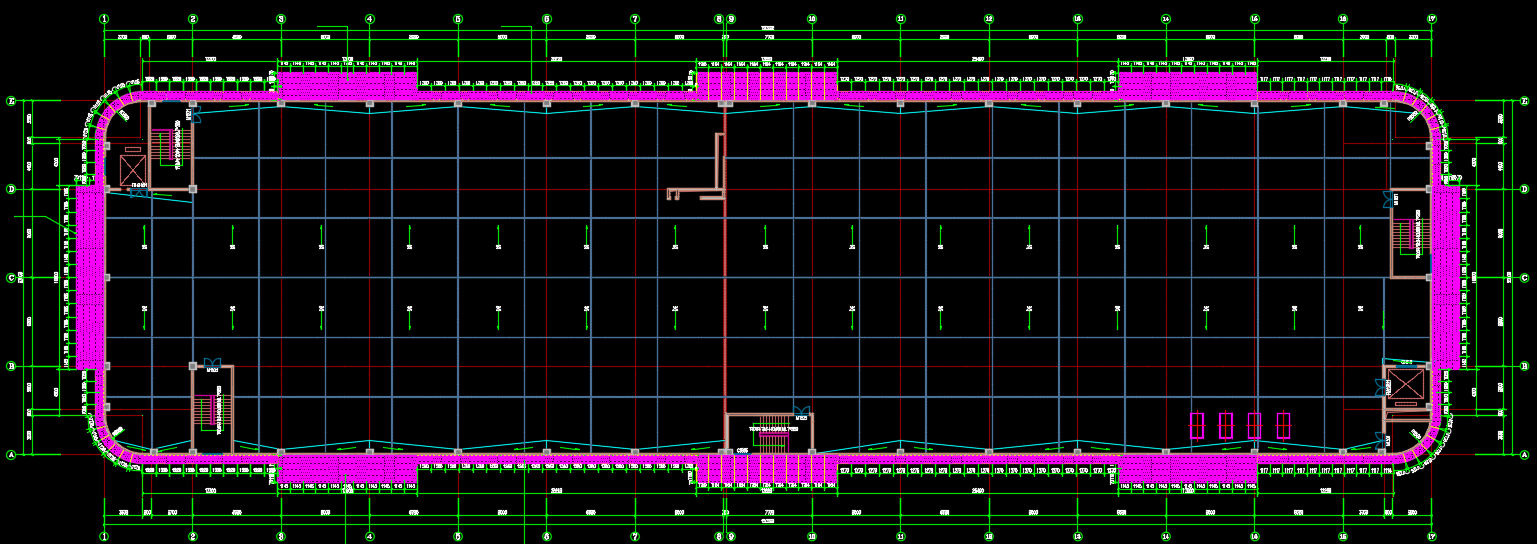

资料截图
  • 三层厂房幕墙施工图纸(含招标文件)
  • 三层厂房幕墙施工图纸(含招标文件)
  • 三层厂房幕墙施工图纸(含招标文件)
  • 三层厂房幕墙施工图纸(含招标文件)
  • 三层厂房幕墙施工图纸(含招标文件)
  • 三层厂房幕墙施工图纸(含招标文件)
