三层框架结构标准厂房幕墙施工图纸(含招标文件)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-12
  • 资料类型:RAR
  • 资料大小:18.6 MB
  • 资料分类:装修装饰
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
三层框架结构标准厂房幕墙施工图纸(含招标文件)
主体结构形式:钢筋混凝土框架结构,幕墙类型:明框玻璃幕墙、铝塑复合板幕墙、铝合金门窗、水泥纤维板、铝合金百叶、铝板装饰线条。幕墙高度26.900m。幕墙结构设计使用年限:25年,幕墙结构安全等级:二级。

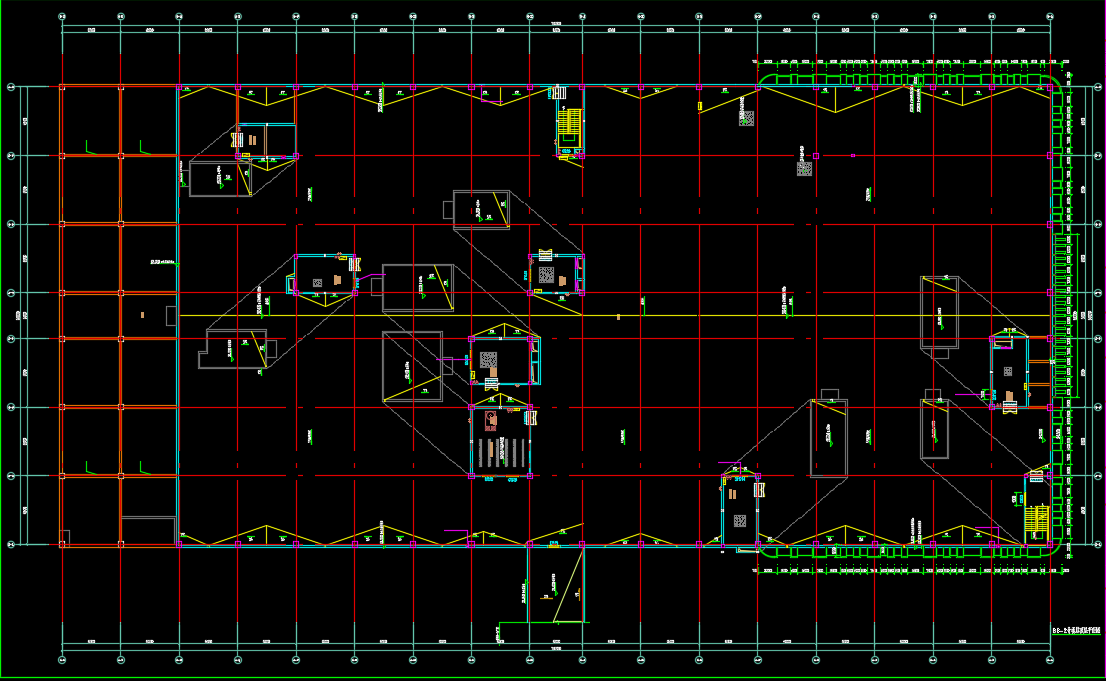

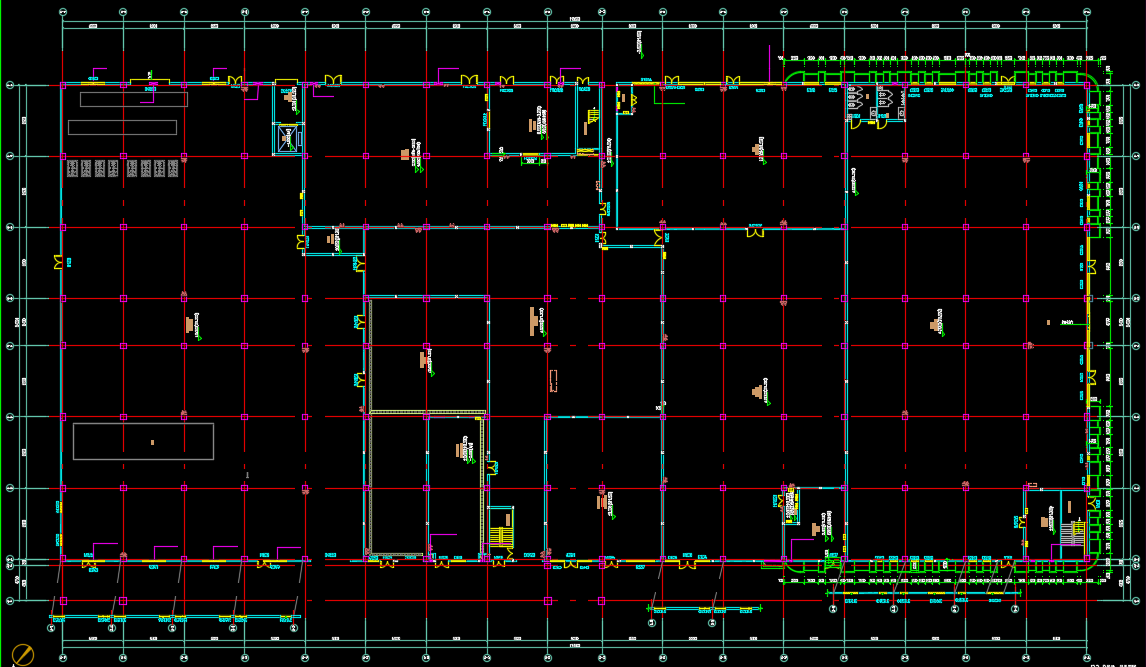

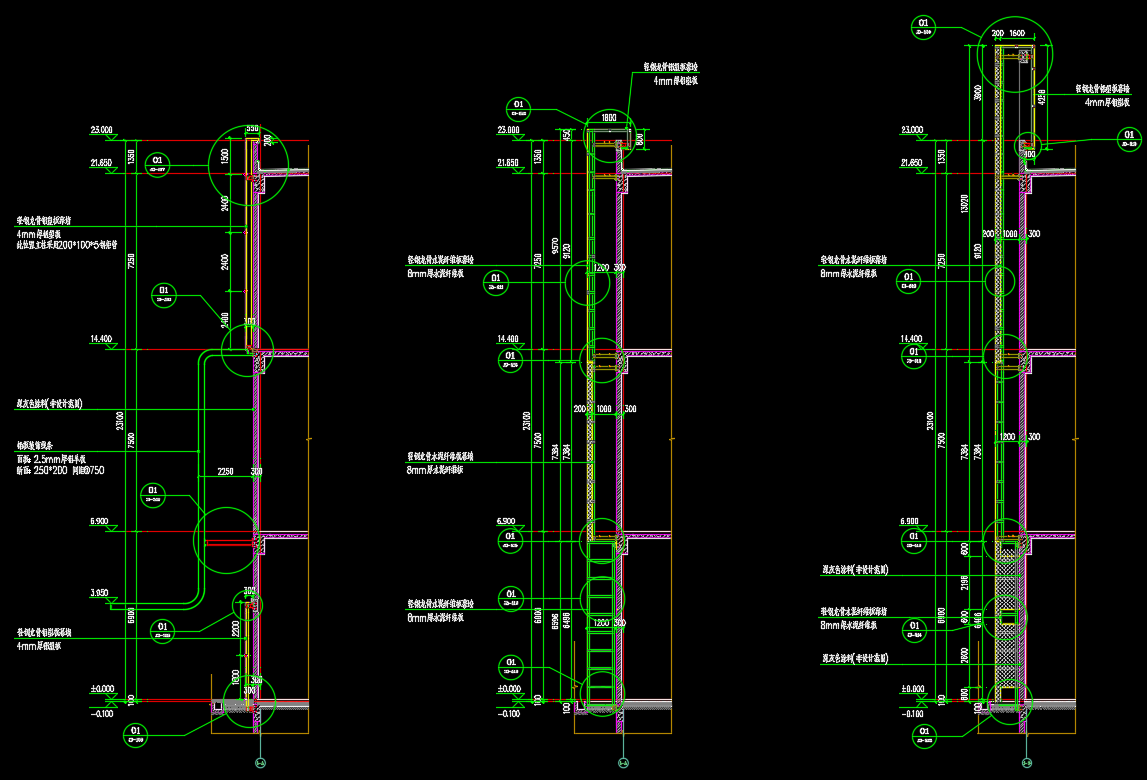

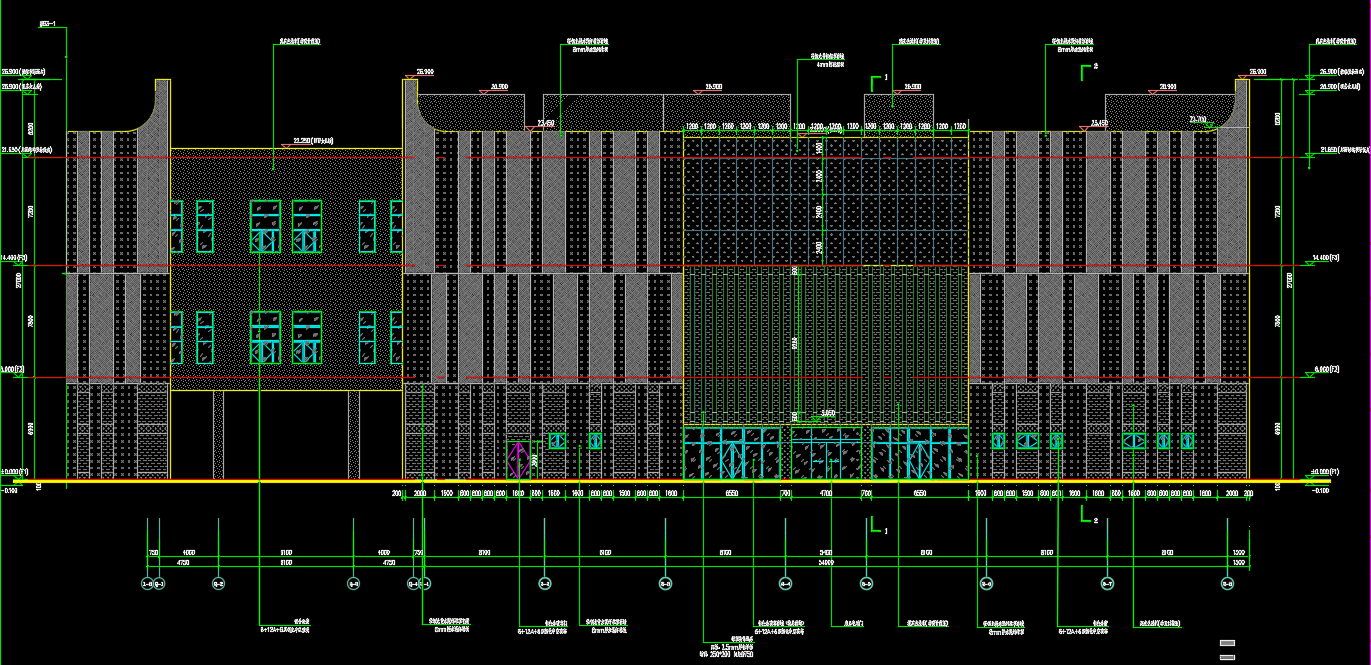

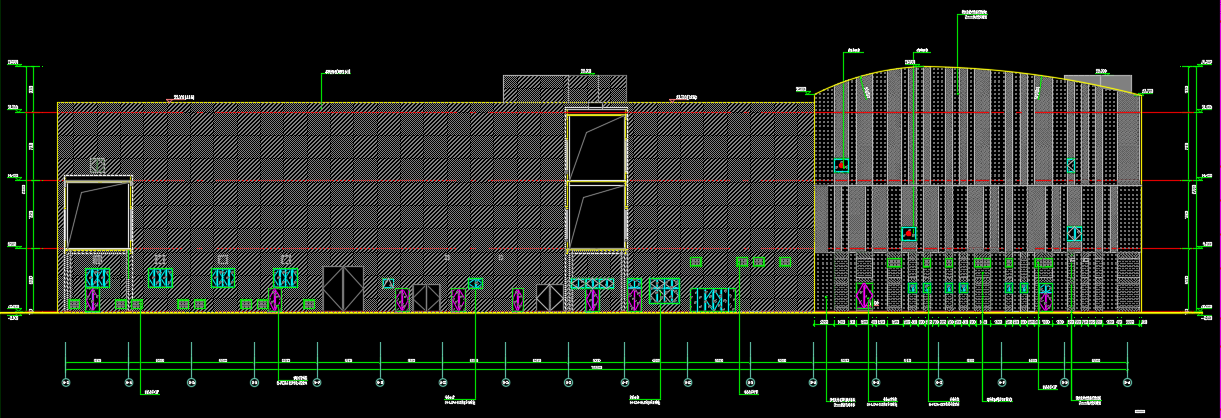

三层框架结构标准厂房幕墙施工图纸(含招标文件)包括了西南侧立面图、西北侧立面图、一层平面图 、二层平面图、三层平面图、屋顶层平面图、墙身大样图、门窗大样图、玻璃幕墙大样图、百叶窗大样图、门窗系统图、铝合金百叶节点图、明框玻璃幕墙节点图、铝塑板幕墙节点图、铝合金门窗上墙节点图、铝板装饰线条节点图等。
资料截图
  • 三层框架结构标准厂房幕墙施工图纸(含招标文件)
  • 三层框架结构标准厂房幕墙施工图纸(含招标文件)
  • 三层框架结构标准厂房幕墙施工图纸(含招标文件)
  • 三层框架结构标准厂房幕墙施工图纸(含招标文件)
  • 三层框架结构标准厂房幕墙施工图纸(含招标文件)
  • 三层框架结构标准厂房幕墙施工图纸(含招标文件)
