二层框架结构库房幕墙施工图纸(含结构)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-12
  • 资料类型:RAR
  • 资料大小:7.14 MB
  • 资料分类:装修装饰
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
二层框架结构库房幕墙施工图纸(含结构)
主体结构形式:框架结构,幕墙类型:明框玻璃幕墙、干挂石材幕墙、铝合金装饰百叶、穿孔铝板及轻钢雨篷等。幕墙结构设计使用年限25年,胶类10年。幕墙展开面积:约3800m2。结构的设计基准期为50年,结构的设计使用年限为50年。建筑结构的安全等级:所有子项均为二级。地震基本烈度:6度( 0.05g,第 1组)。

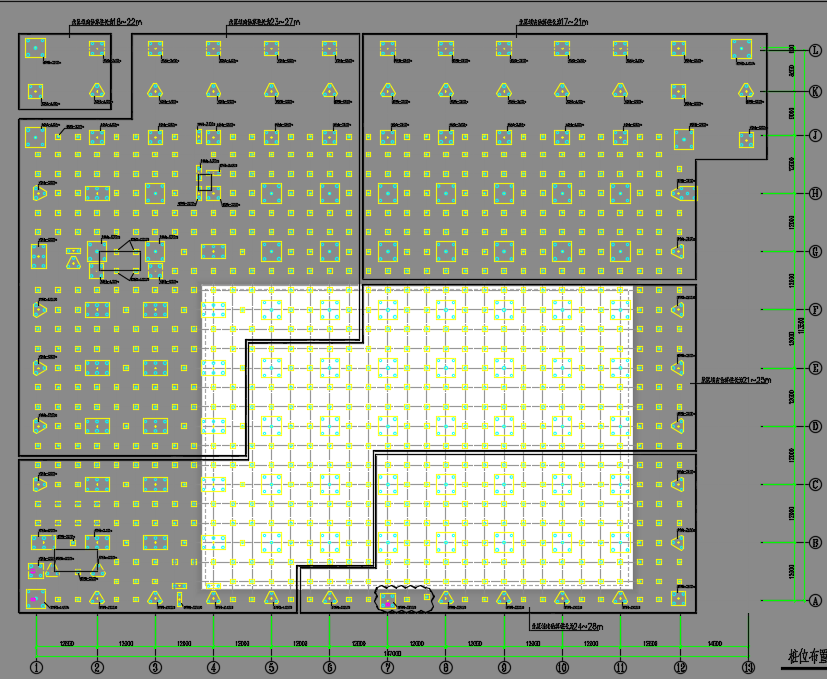

二层框架结构库房幕墙施工图纸(含结构)包括了全区桩位布置图、全区承台布置图、全区框架柱平法施工图、全区一层结构布置图、全区夹层结构布置图、全区夹层梁平法施工图、全区二层结构布置图、全区二层梁平法施工图、全区大屋面结构布置图、全区大屋面梁平法施工图、小屋面结构布置图、1#楼梯结构图、钢雨棚结构布置图、钢雨棚节点详图、一层荷载区划图、夹层荷载区划图、屋面荷载区划图等。

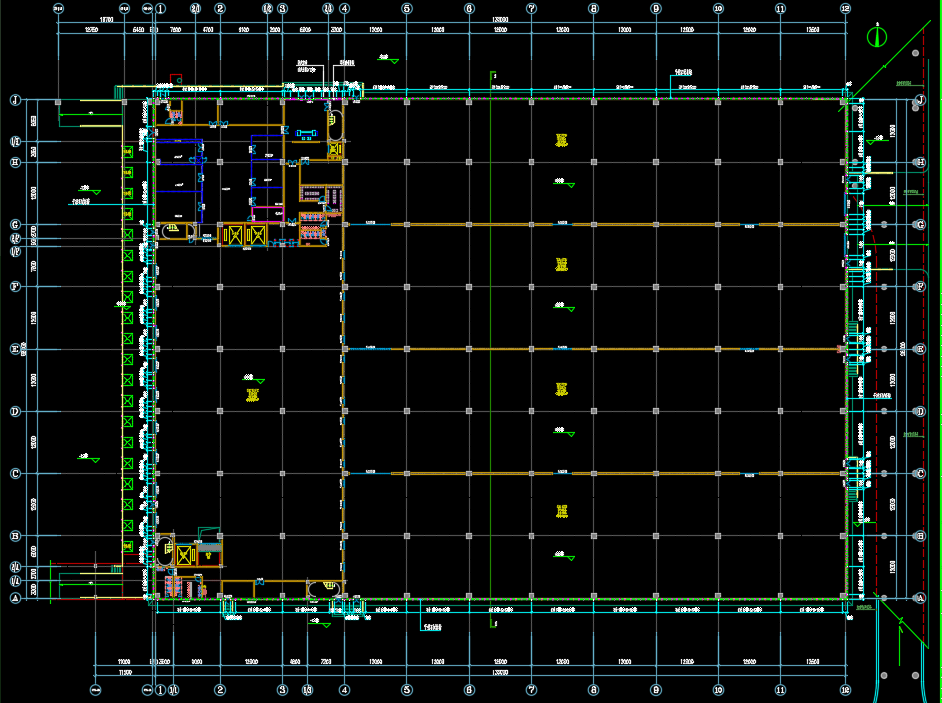

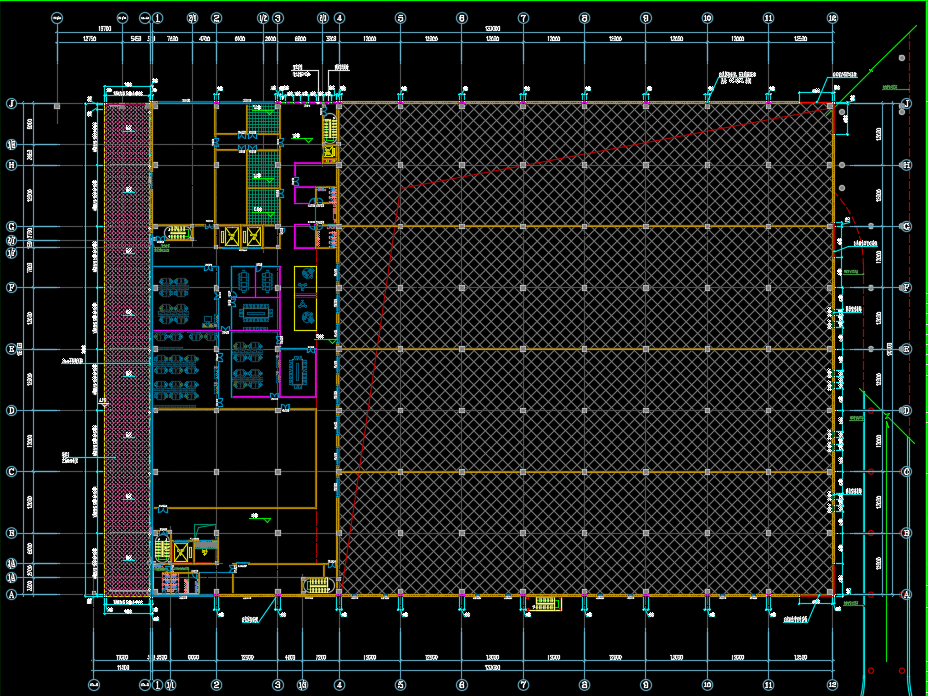

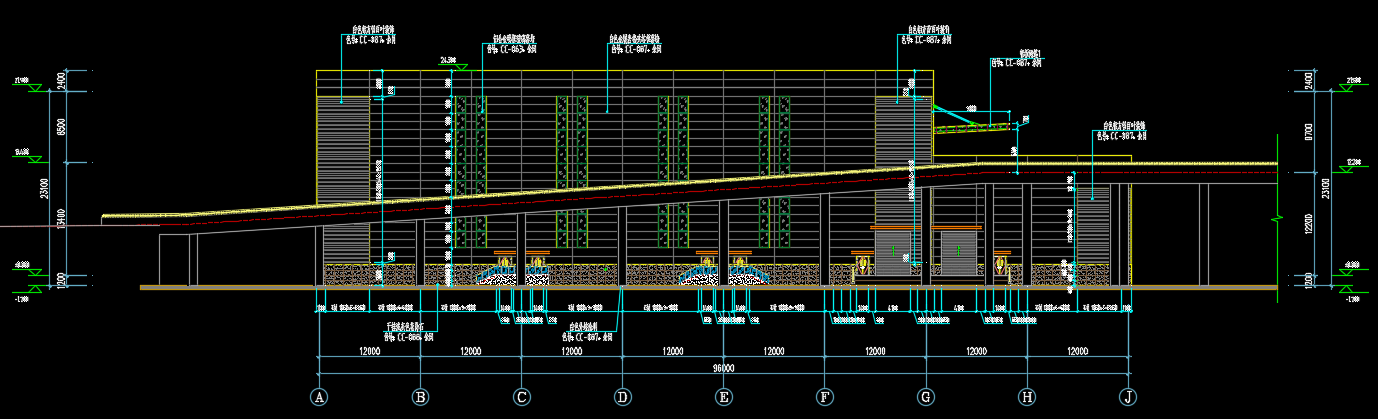

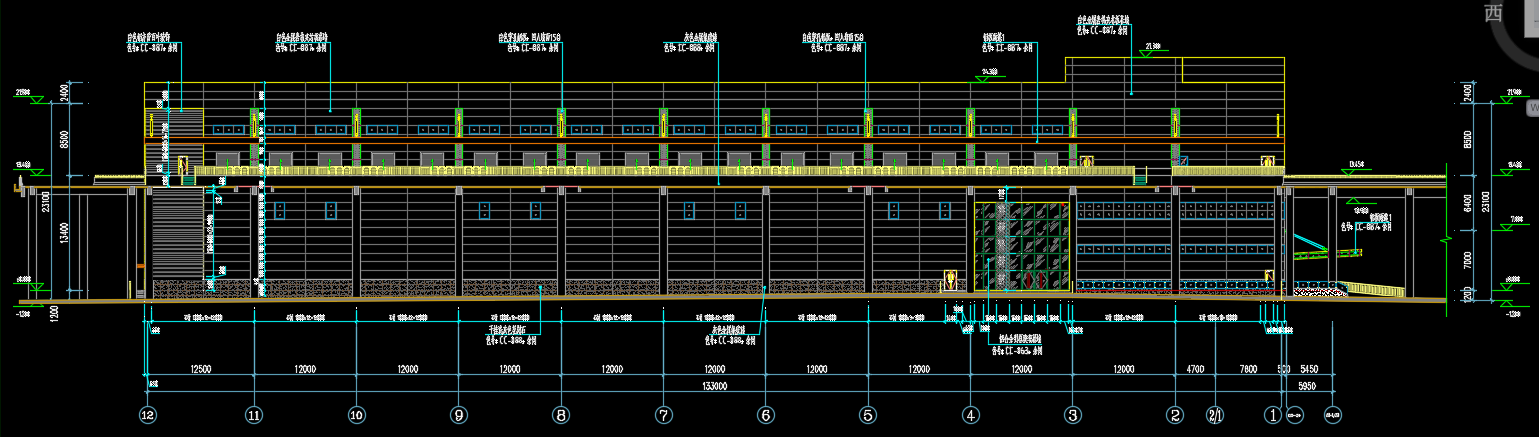

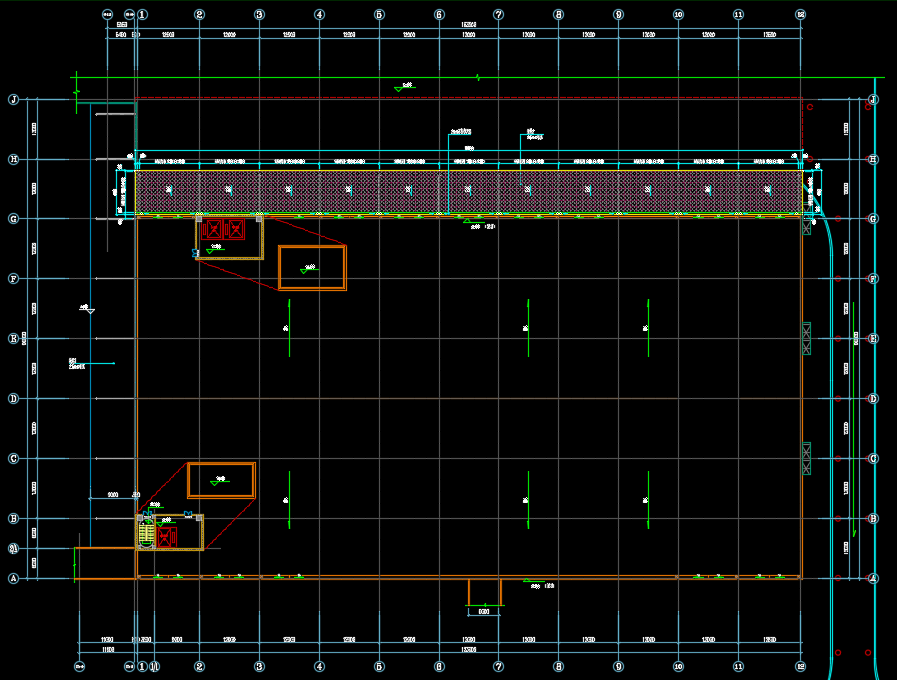

资料截图
  • 二层框架结构库房幕墙施工图纸(含结构)
  • 二层框架结构库房幕墙施工图纸(含结构)
  • 二层框架结构库房幕墙施工图纸(含结构)
  • 二层框架结构库房幕墙施工图纸(含结构)
  • 二层框架结构库房幕墙施工图纸(含结构)
  • 二层框架结构库房幕墙施工图纸(含结构)
  • 二层框架结构库房幕墙施工图纸(含结构)
