在3DMax建好模型后就要上材质贴图了，上材质贴图的方法有很多，今天我们就来看下3DMax怎样贴图的吧！贴图是在建模中经常用到的功能之一，下面的方法希望能够帮助到大家。
第1步

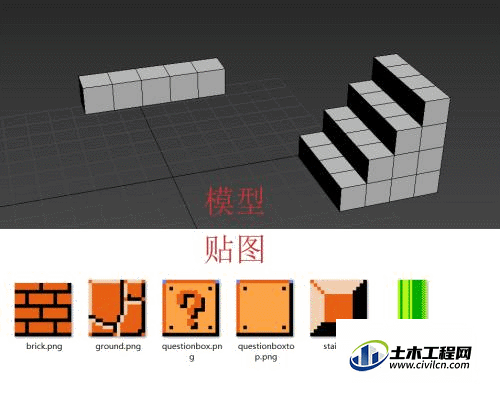

首先准备了2个非常简单的基本模型和贴图资源。
第2步
然后根据上贴图的方法不同，我们分别进行介绍
普通贴图

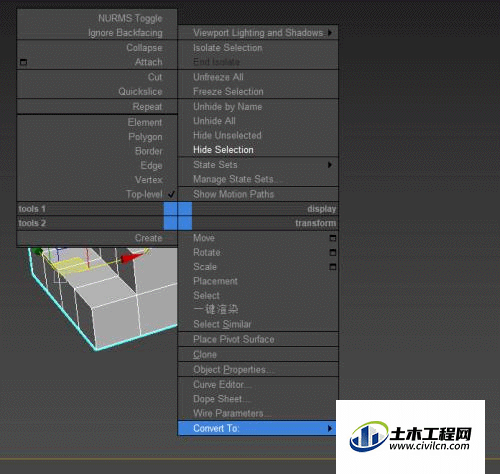

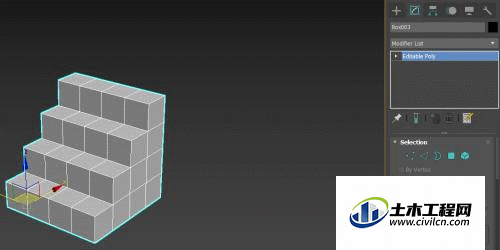

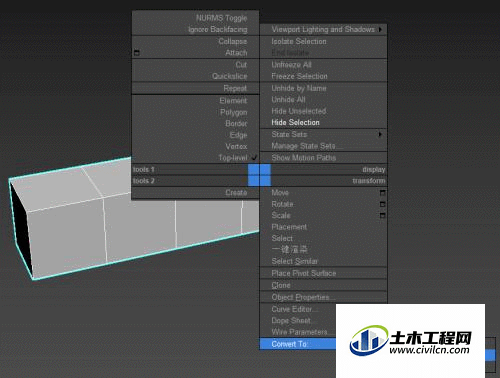

1.通过选中模型右键选择转换为可编辑多边形（Editable Poly）命令，把建好的模型转换为可编辑多边形物体
第3步

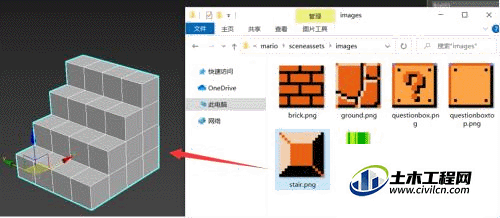

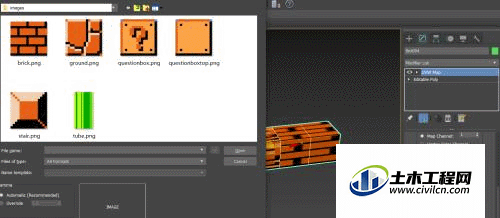

2.打开贴图文件夹，拖拽对应贴图到模型上
第4步

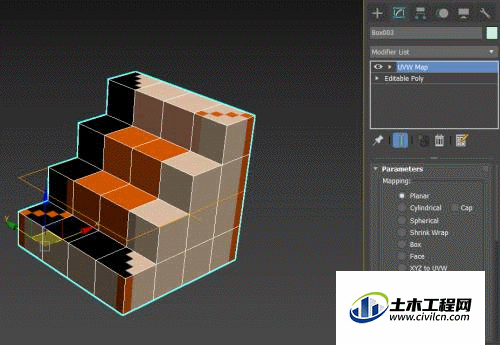

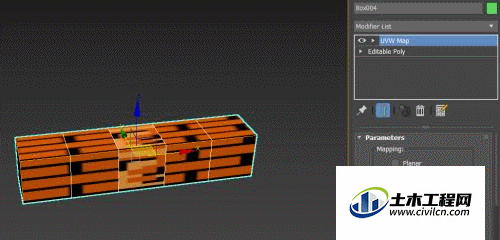

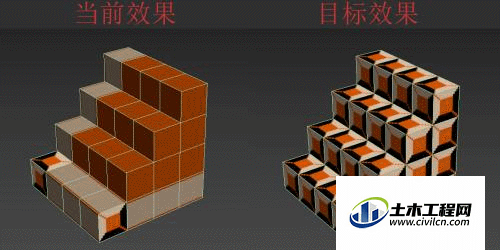

3.由于贴图被以平面形式应用到模型上，并不是我们希望达成的效果，所以我们再给模型加上用于修改贴图的修改器UVW Map
第5步

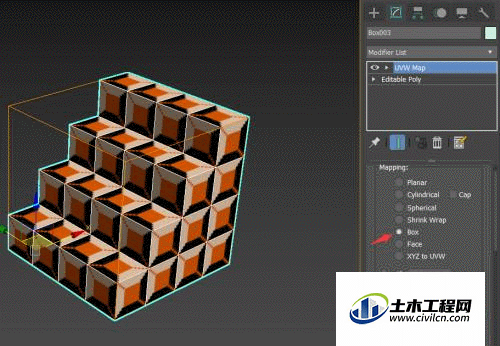

4.修改UVW Map修改器。我们想让贴图以Box形式应用到模型上，且模型长宽高是4*4*4，所以我们把贴图类型（Mapping）改为Box，再把U轴和V轴上的贴图拼贴数量（U Tile和V Tile）设为4，就达到目标效果了
第6步
多重贴图

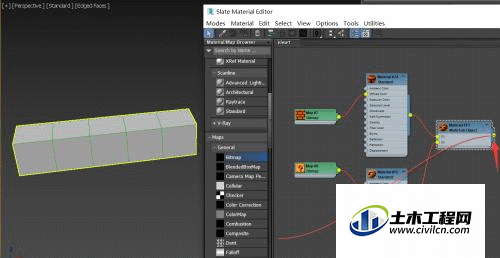

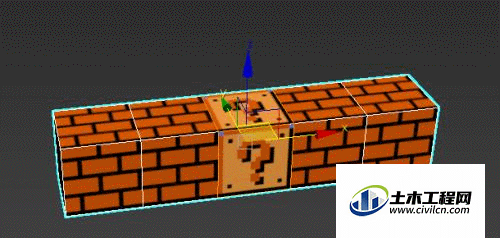

一般一个模型应用一张贴图，但如果我们想让模型不同部分应用不同贴图的话，就要用到多重贴图功能了，目标效果如下
第7步

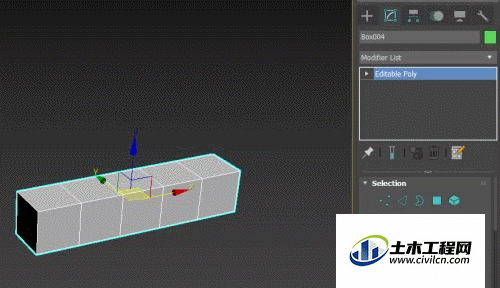

1.通过选中模型右键选择转换为可编辑多边形（Editable Poly）命令，把建好的模型转换为可编辑多边形物体
第8步
2.新建一张多重贴图

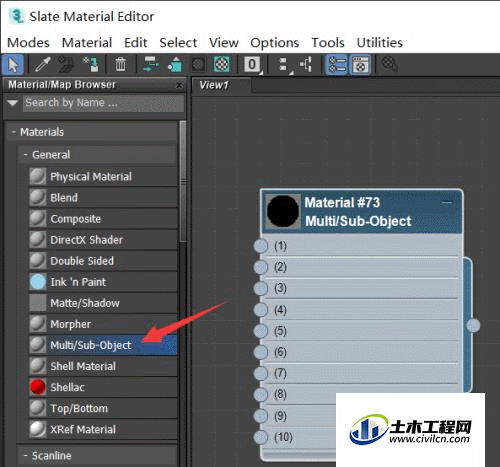

a)首先快捷键M打开材质编辑器，选中左侧窗口中的Multi/Sub-Object材质球并拖拽到窗口中
第9步

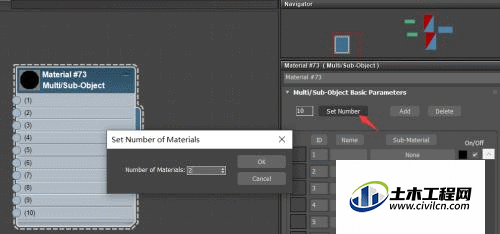

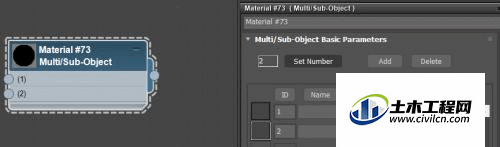

b)双击材质球打开材质属性窗口，点击Set Number按钮，设置贴图数量为2
第10步

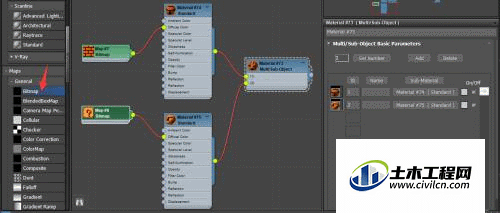

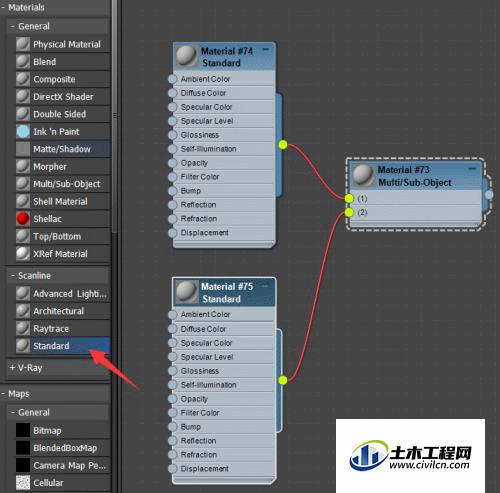

c)由于图片不能直接附着到Multi/Sub-Object材质上，需要通过其他材质才行，所以我们再新建两张标准材质（Standard）并连接到Multi/Sub-Object材质的1号和2号接口上
第11步
d)新建2张Bitmap贴图并打开对应图片，再分别连接到刚才新建的2张Standard材质的Diffuse Color接口上
第12步

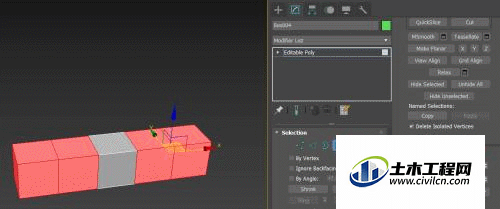

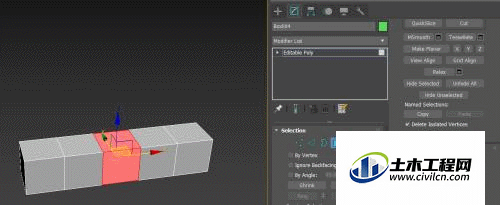

3.关闭材质编辑器，选择模型进入面（Polygon）模式，通过框选选择不同面并指定其对应的材质ID数值，该数值对应Multi/Sub-Object材质的1号和2号接口
第13步
4.退出面模式，打开材质编辑器，把多重贴图指定到模型上
第14步

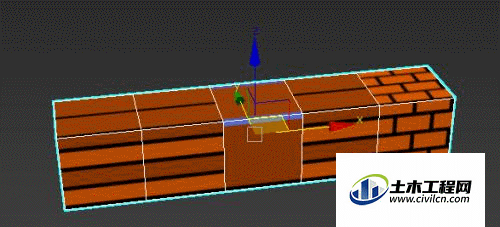

得到的效果如下，可以看到贴图被拉伸，没有正确铺开
第15步
5.因为并不是我们想要的效果，所以再给模型加上UVW Map 修改器，选择贴图类型为Box
第16步
6.再点击Bitmap Fit按钮，选择一张正方形图片，就可以让贴图的长宽比例恢复为正方形了
第17步

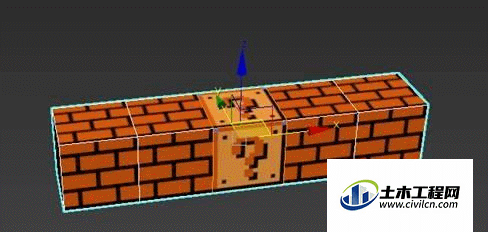

最终效果如下
第18步
以上就是普通贴图和多重贴图的制作步骤了，如还有问题可以在评论中提出来哦，我们共同进步。
