cad中的动态块与普通的块有什么区别,为什么以前没有注意到这个?

问题答案

AutoCAD的动态块功能是在CAD2006版本之后才出现的,对于熟练掌握这一功能的工作人员来说可以极大的调高制图速率。

我们通过插入的动态块与其他形式的图形进行对比来了解一下动态块的特点。


左侧是绘制的普通图形,中间是生成的普通块,右侧是定义的动态块。单击各自的夹点我们可以发现他们各自的特殊之处了:

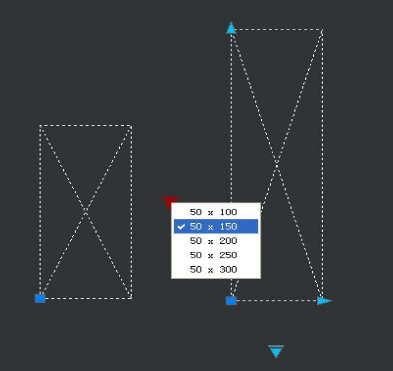

单击普通图形的夹点可以对线条的长度进行编辑。块只有一个夹点,单击这个夹点我们可以对块的位置进行编辑。而单击动态块的夹点可以对图形的数量、尺寸、比例等方便的进行调整,从而高效绘图。
