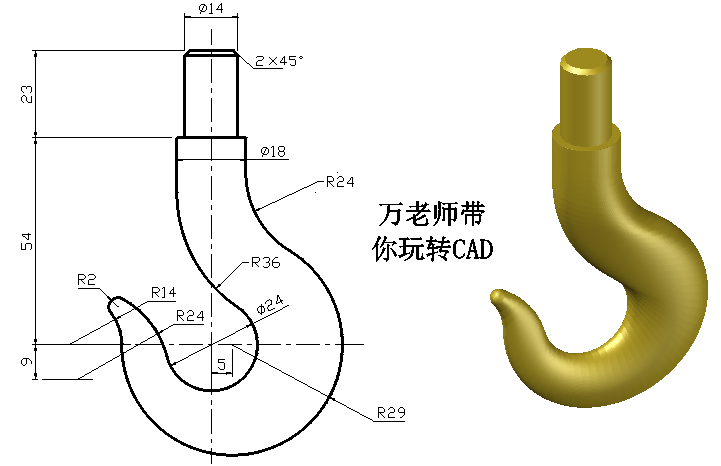

前面教大家用CAD绘制了吊钩平面图；今天来教大家根据这个吊钩平面图完成三维吊钩立体建模！想要练习的小伙伴，下方评论需要吊钩原文件。
说明：绘制引吊钩CAD三维立体模型，需要有一定的CAD三维建模能力，没有CAD三维基础的小伙伴们可以关注下我们，不定期发布CAD学习教程。
●操作方法

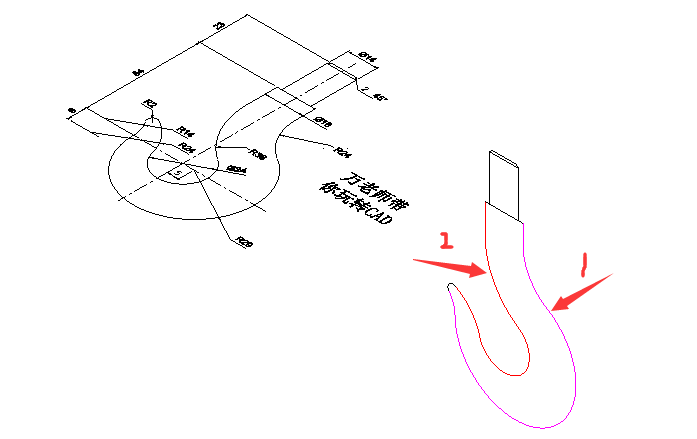

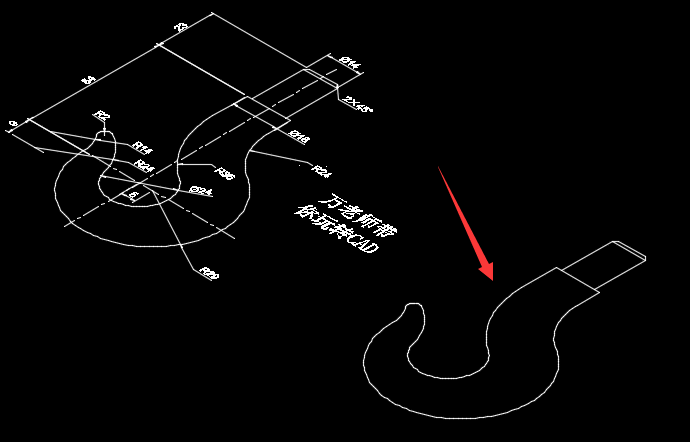

第1步：打开CAD吊钩平面图--并复制一份--将复制出来的平面图尺寸全部删除--进入等轴轴测空间。（如下图所示）
第2步：输入J回车，分别对以下二条线进行合并--点修改菜单--三维操作--三维旋转--将图旋转90（如下图所示）

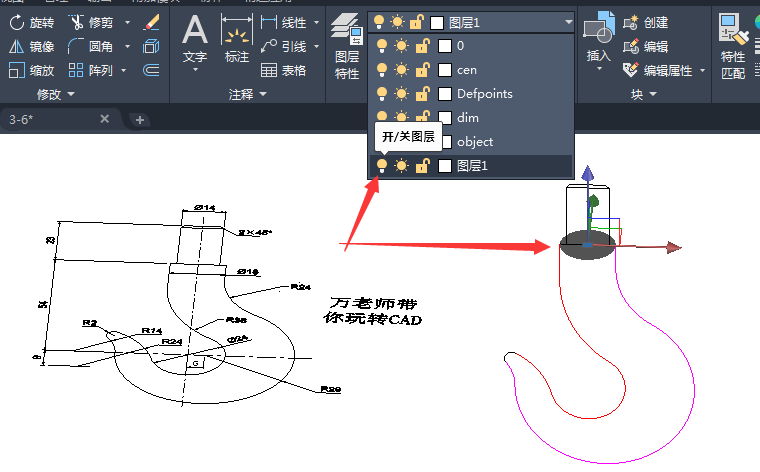

第3步：绘制一个圆并面域--创建一个图层--将圆放置到图层--并关闭图层1；后面主要用于封口。如下图所示

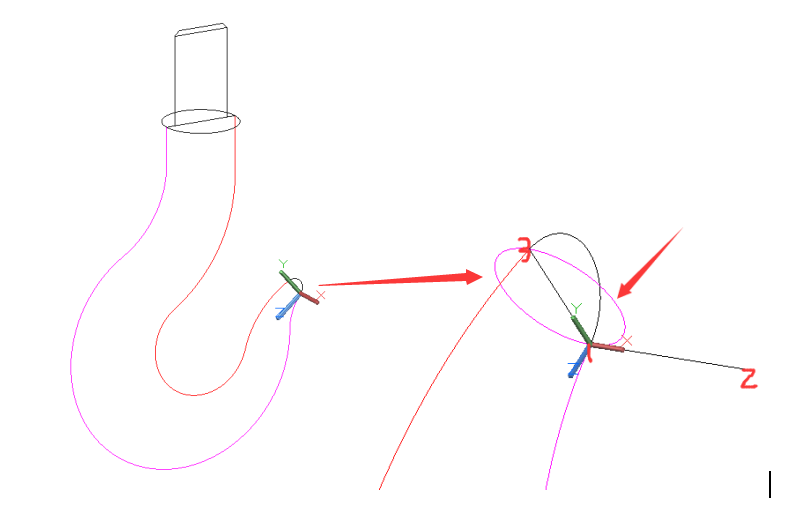

第4步：再绘制一个步骤3的圆，不用面域；绘制一条下图所示的辅助线；并利用3点定坐标，将坐标移到如下图所示位置，画一个圆!

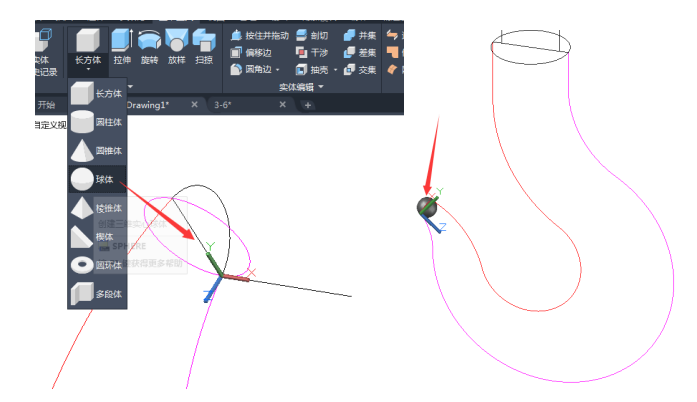

第5步：在绘制一个球体，如图所示

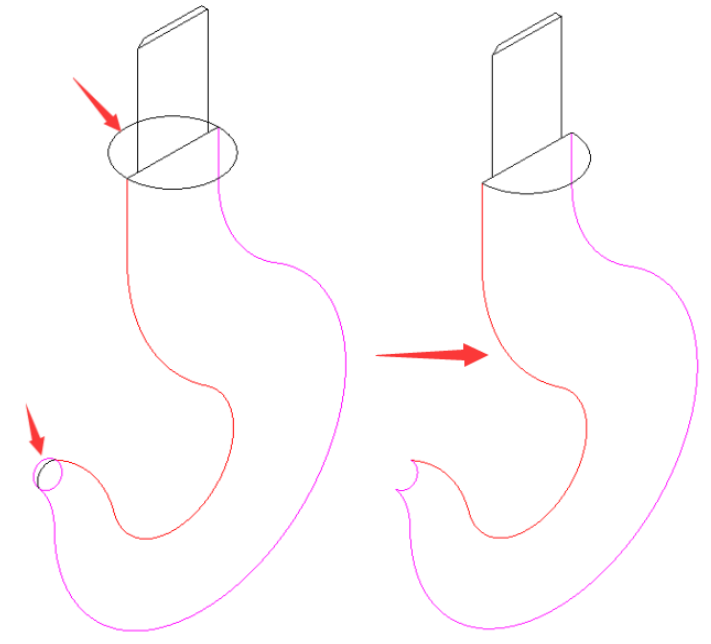

第6步：将球体放置到图层1，暂时保持图层1关闭不显示；并将坐标转到世界坐标（输入UCS回车，再输入W回车）；利用修剪命令将二个圆进行修剪，保留一半，得到所图所示效果。

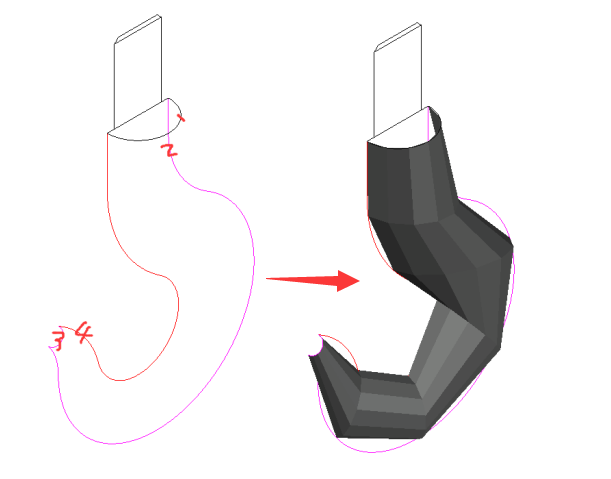

第7步：点绘图菜单---建模---网格---边界网格---依次选择构成边界曲面的线框（生成下图所示曲面）；但此时生产的曲面表面不光滑，需要改变曲面表面线条环境变量。如下图所示
第8步：将上一步创建的曲删除；输入Surftab1回车（输入60回车）系统默认的是6；再输入Surftab2（输入60回车）；这里并不一定要60，只是数量越多，曲面表面就越光滑，但也不建议大家输入上百的，这样系统计算会拖快电脑速度。设置好以后再做一次边界曲面得到效果如下图所示！

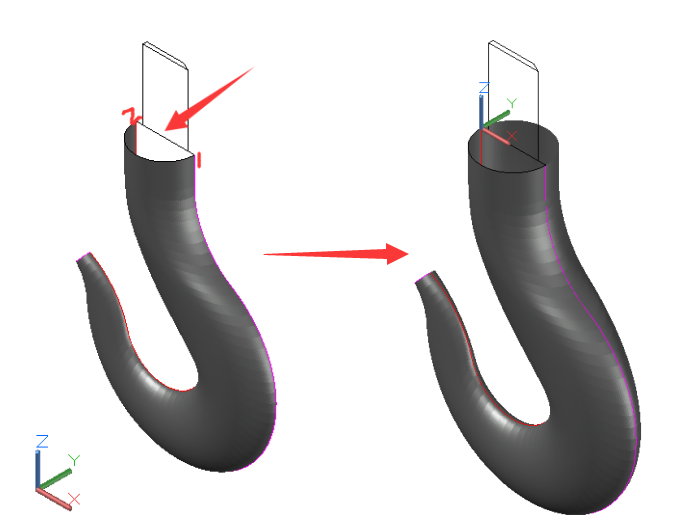

第9步：将曲面进行镜像（镜像时需要对准点）--得到另一半如下图所示！

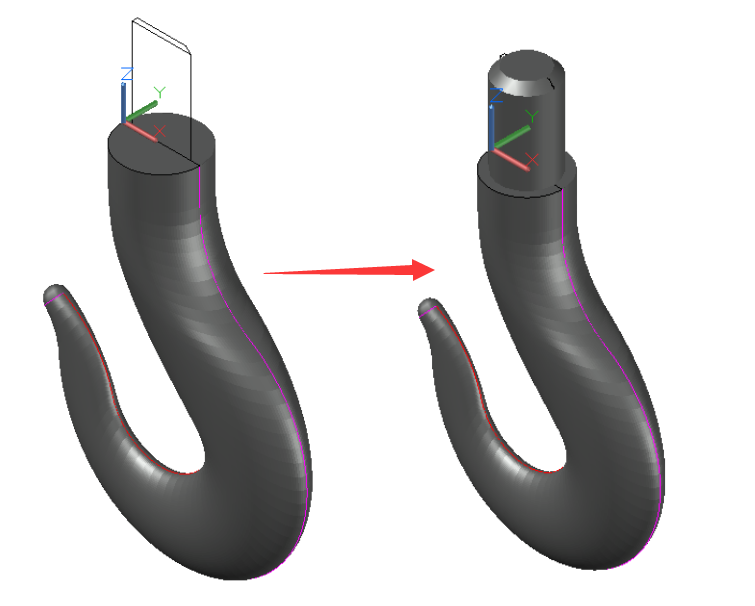

第10步：打开图层1（显示如下图左边效果）；在钩顶部创建一个圆柱（直径14；高度为23），并对圆柱边进行2X45度倒度，得到（显示如下图右边效果）

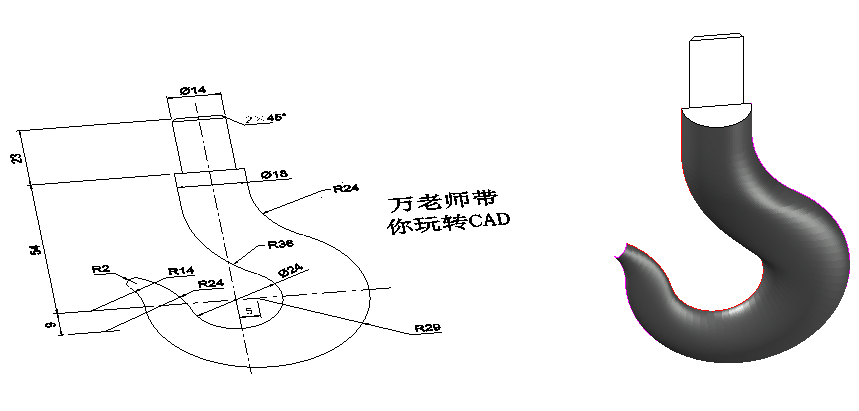

第11步：最后把细线及多余的线框删除掉，完成最终模型效果！
好了，大家都学会了吗？该CAD三维立体吊钩绘制，需要有一定的CAD基础操作能力。
