在AutoCAD中没有提供可以直接绘制齿轮的工具，所以用AutoCAD绘制齿轮不太容易
下面介绍一种绘制齿轮的方法
问题答案
这种方法需要用一个程序，需要的可以下载 GEAR.zip
具体操作步骤如下所示，

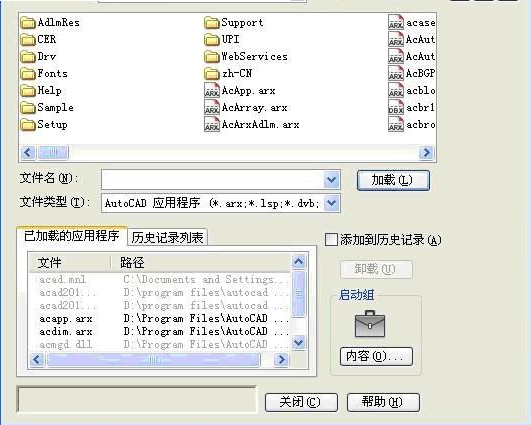

第一步 打开AutoCAD软件，在命令行输入命令加载程序“APPLOAD”按回车键确认，出现如下所示对话框：

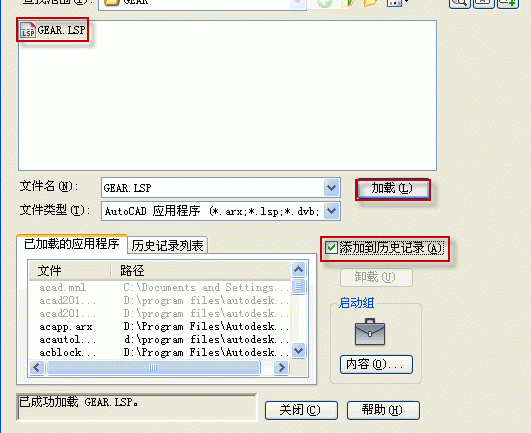

第二步 在查找范围选框内，找到GEAR.LSP文件，并将添加到历史记录选项打钩，点击加载选项如图所示：
命令行提示，已成功加载“GEAR.LSP”这里我们选择关闭选项，
第三步 在命令行输入GEAR回车，根据命令提示输入相应值，方括号中的为默认值：
Number of teeth:<24> 输入齿轮的牙数
Modulus of gear:<0.5> 输入齿轮的模数
Pressure angle:<20.0>输入齿轮的压力角20.0或14.5两种
Number of points on curve:<40>输入齿轮廓线上的曲线点的数量
Center of gear:输入绘齿轮的中心点（这时用鼠标点击屏幕确定齿轮中心位置）
Finish the gear ?:<Y>完成齿轮（点击回车/空格键）
