在CAD中，创建出动态块是比较简单的，那究竟该如何创建动态块呢？
下面小编先给大家简单介绍一下创建动态块的步骤
1、规划动态块的内容：知道所要创建的动态块的外观和它在图形里的使用方法；明确在操作动态参照的时候，哪些块里的对象会进行更改或者移动以及它们更改或者移动的方式
2、绘制几何图形：可以使用两种方式绘制几何图形，一个是在绘图区域或者在块的编辑器里进行绘制；另一个是利用图形里的现有几何图形或者现有的块定义进行绘制
3、明白块元素进行共同作用的方式：在对块定义里增加动作以及参数之前，需要明白它们之间和它们跟块里的几何图形的相关性。在对块定义进行增加动作的时候，应该把动作和参数和几何图形的选择集进行相关联的操作；
4、增加参数：根据命令行的相关提示，对动态块定义里增加参数，比如说翻转、对齐等参数
5、增加动作：对动态块定义里增加动作，要使动作跟正确的参数和几何图形相关联
6、定义动态块参照的操作方式
7、保存块，接着在图形里进行测试：保存动态块的定义，再退出块的编辑器，把动态块参照插入至一图形里，最后测试该动态块的功能
首先，绘制出块的图形之后，启动创建动态块的功能
1、找到插入-块定义-块编辑器按钮，启动块编辑器的功能
2、在命令行中，输入BEDIT(BE)，按回车键进行确认

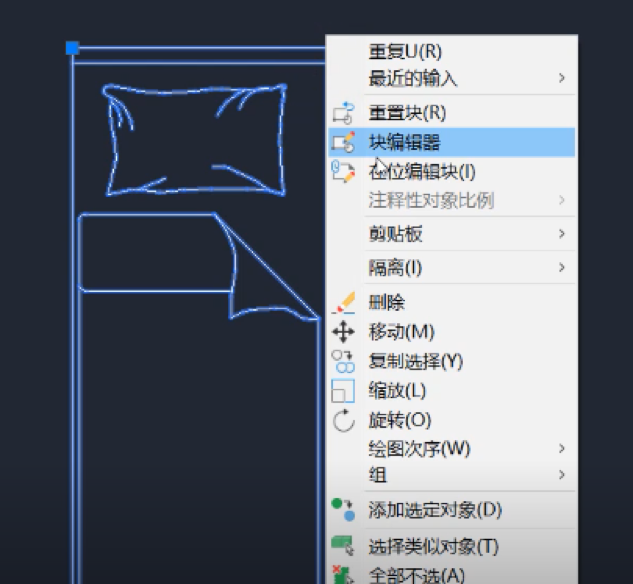

3、选定所需要的块，单击鼠标的右键，在显示出来的快捷菜单栏里选择块编辑器命令
下面以一个名为“床”的块作为例子，给大家介绍一下如何创建动态块的线性特性。这里，需要创建的床的宽度尺寸有4种，分别是900、1200、1500、1800。其中，宽度尺寸为900以及1200的床为单人床且有一个枕头；宽度尺寸为1500、1800的床为双人床且有两个枕头
1、找到插入-块定义-块编辑器按钮，启动块编辑器的功能。在显示出来的编辑块定义对话框里，我们选定“创建或编辑的块”下方的“床”选项
2、点击确定按钮，然后会进入到块编辑的状态里。在这里，屏幕的颜色为灰色，功能区处在块编辑器的选项卡，增多了一个块编写的选项板，块编写的选项板里有”参数“、”动作”、“参数集”、“约束”四种选项。若要为动态块添加可变量，那就得先为此变量选定参数，很明显，这里的床的宽度变化，就应该添加一个水平方向线性变化的参数

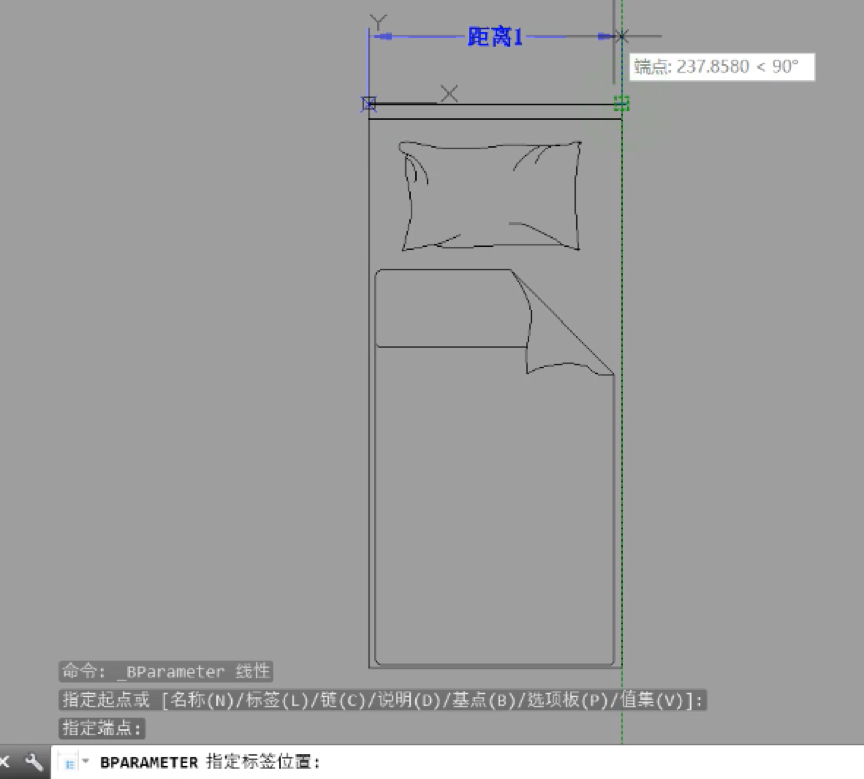

3、找到并点击块编写-参数-线性按钮，启动线性参数的功能。命令行提示和完成图形如下图所示

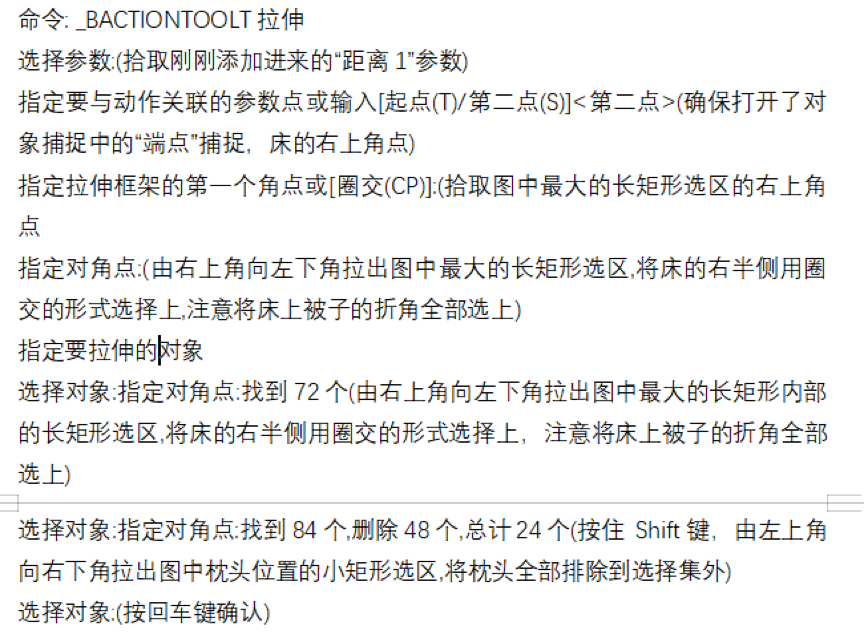

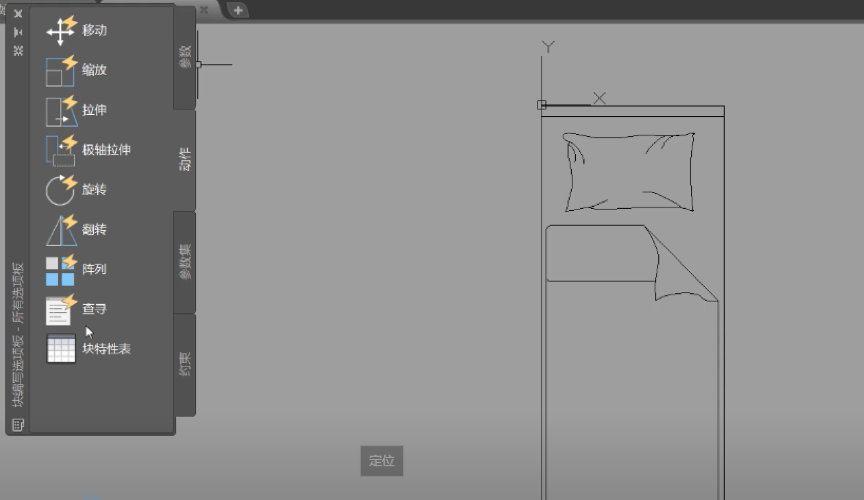

4、为水平变化的参数增加动作。对床体、枕头分别增加拉伸、阵列的动作。然后把选项卡从块编写转换至动作，再点击拉伸按钮，启动拉伸动作的功能。命令行提示如下图所示

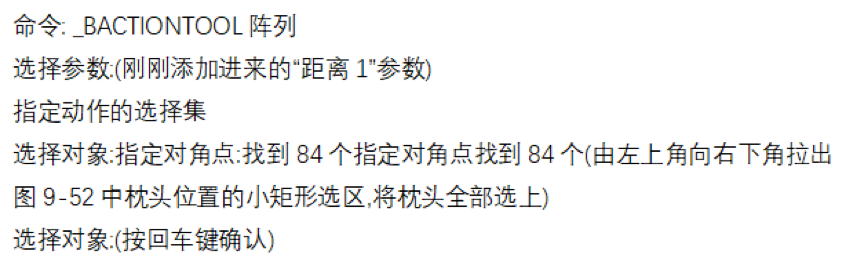

5、点击阵列按钮，启动阵列动作的功能，命令行提示如下图所示
6、增加完拉伸、阵列动作之后，系统会在“距离1”的参数旁边显示出它们的图标

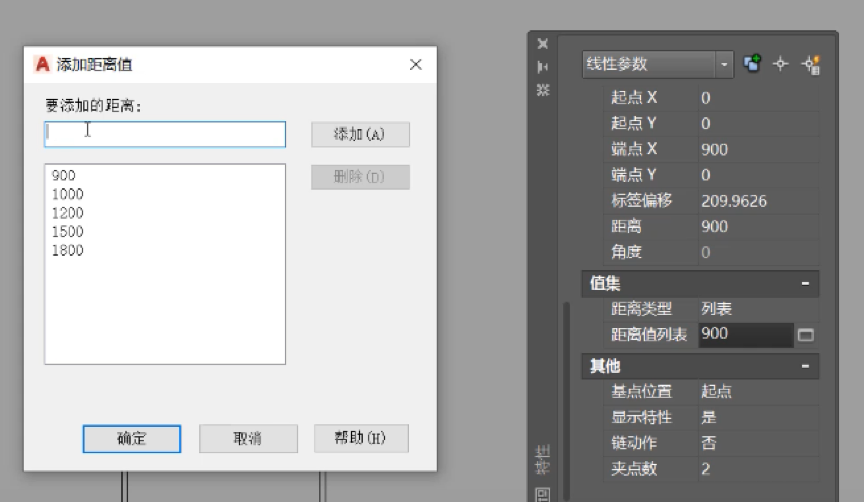

7、选定图形里的参数-“距离1”，按“Ctrl+1”的组合键，进入特性的窗口，找到并选择值集-距离类型-列表选项，然后点击距离值列表旁边的“…”按钮，在显示出来的添加距离值的对话框里，我们增加四个值，分别是1000、1200、1500、1800，然后点击确定按钮
8、关掉特性的窗口，点击块编辑器-打开/保存-保存块按钮，保存已经修改好了的块，再点击块编辑器-关闭-关闭块编辑器按钮

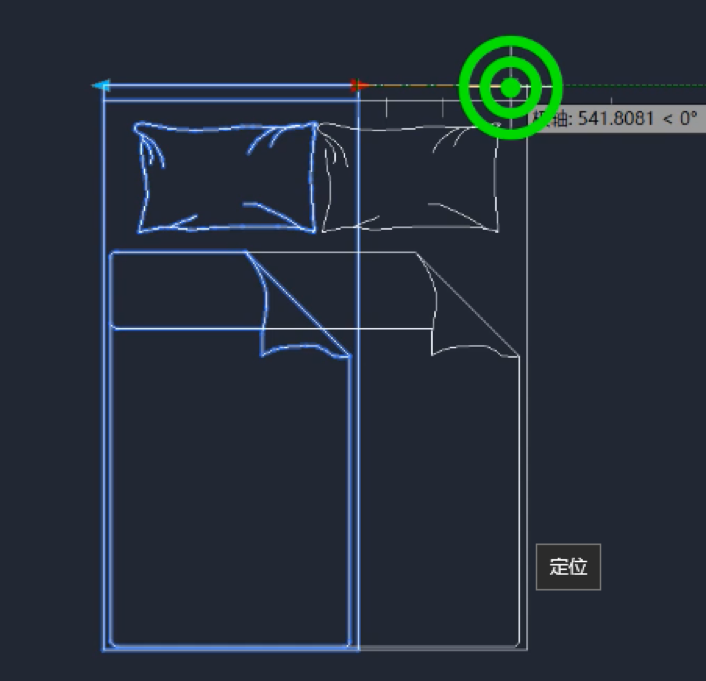

创建好这个动态块之后，大家可以选定图形里的块，然后拖动它的线性夹点从而进行对动态块的修改。点击夹点，能够拉伸出5种宽度尺寸，分别是900、1000、1200、1500、1800。当尺寸改动至1500、1800的时候 ，床上的枕头会由一个变成两个
