CAD如何调整视口显示比例

我们之前分享了关于CAD创建视口的方法，在创建新的视口的时候，我们发现，默认的视口显示比例，都是将图形文件最大化的显示在视口中，我们可以通过调整CAD视口的显示比例，来调整视口中的显示效果。

CAD调整视口显示比例的方法

调整视口显示比例，可以通过下面几种方法

• 找到状态栏下方的选定视口的比例，在弹出的选项中进行选择
• 选择视口边框，右键-特性，打开特性对话框，找到标准比例，然后选择视口比例

CAD调整视口显示比例实例

下面以实际例子来讲解视口显示比例的调整，如下图，将右边的视口显示比例调整为2：1

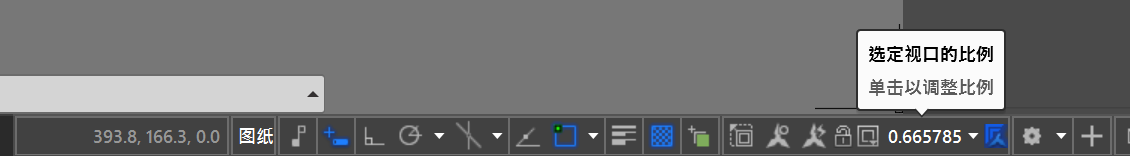

1、选中右侧视口的边框，然后找到状态栏中的显示视口比例按钮，如图

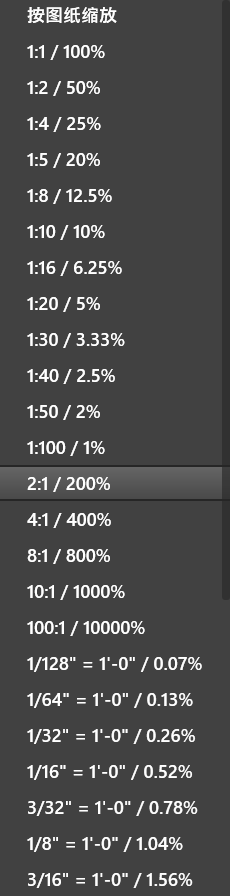

2、在弹出的下拉列表中， 选中比例2：1，完成视口比例的调整

注意，在完成视口比例的调整后，我们可以通过平移的方法，来调整当前视口中需要显示的内容，比如我们需要局部放大图形的某个部分，一般是先选择大比例的视口，然后再通过平移得到具体部分的显示图形。
