我们知道,一个布局中的视口是可以有多个的,并且可以创建不同形状的视口,比如矩形,圆形视口,具体的创建方法可以参考CAD如何创建视口一文。今天主要讲讲在CAD中,如何将图形转化为视口,比如一个圆形,如何将它转化为圆形视口。

注意,转化为视口的对象必须是封闭的图形

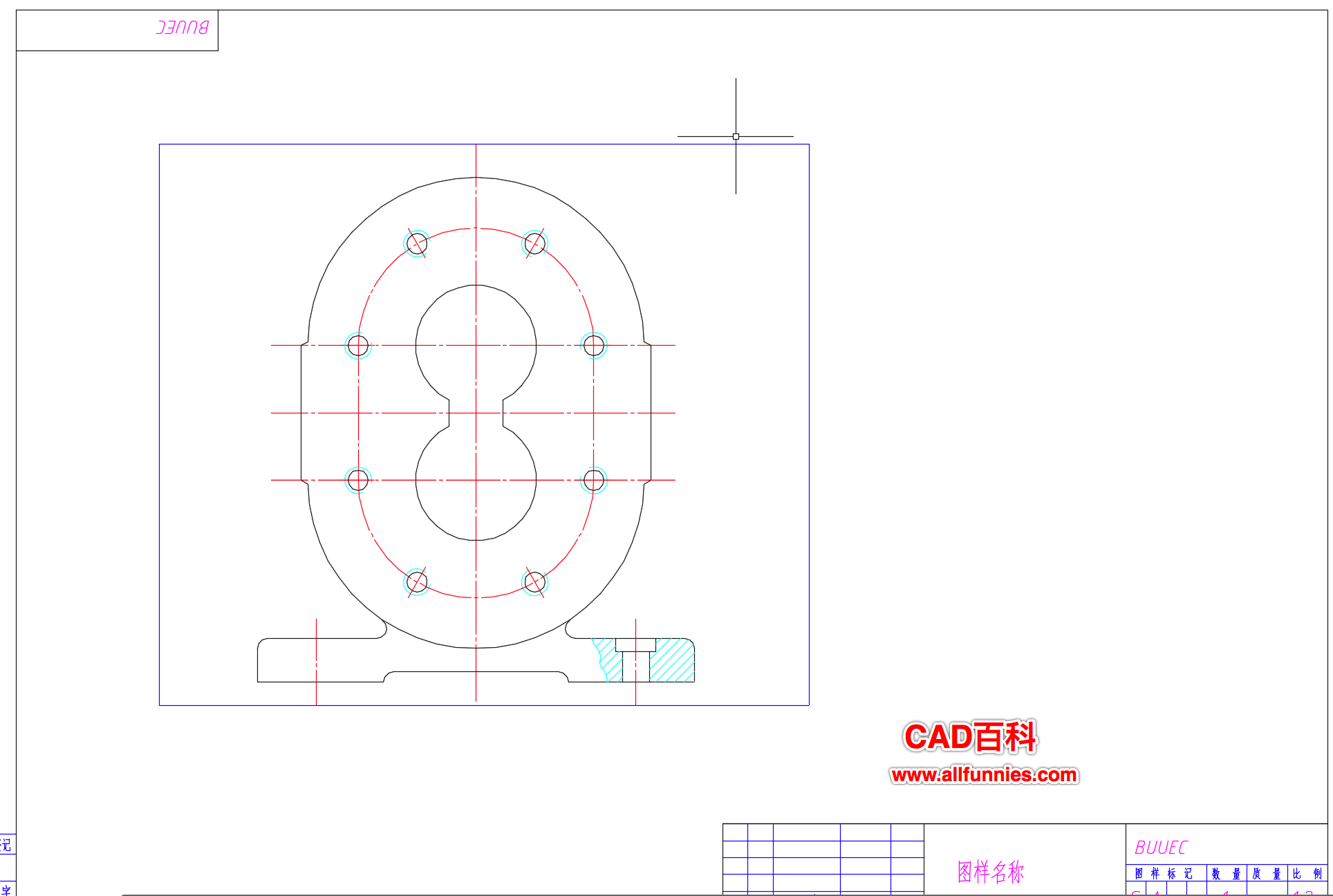

以下图为例,在原来的视口右边,创建一个圆形的视口,具体方法如下:

CAD怎么将图形对象转为视口

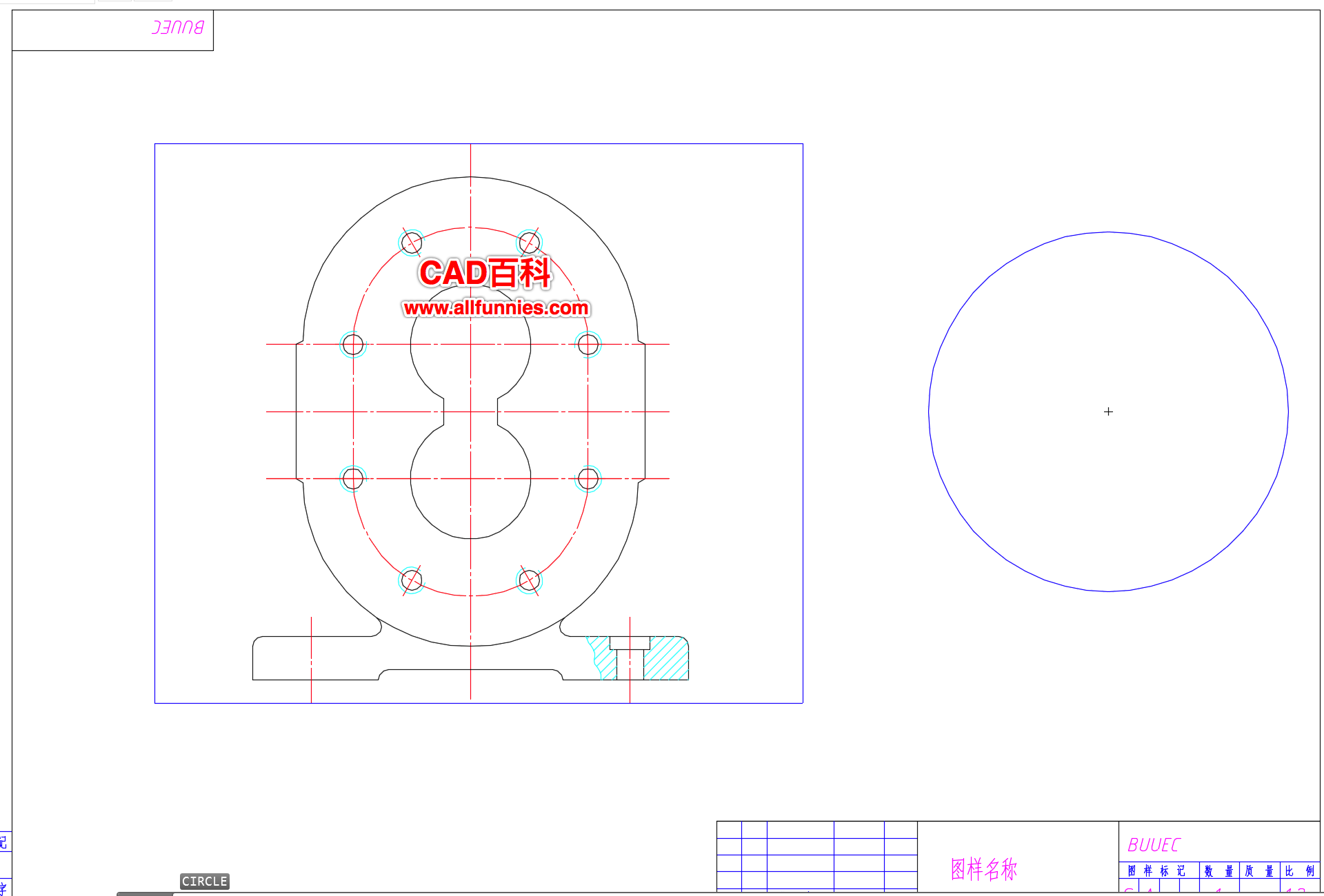

1、先使用圆的命令Circle创建一个圆,得到下图,圆的画法,可参考CAD如何画圆,快捷键是什么?

CAD怎么将图形对象转为视口

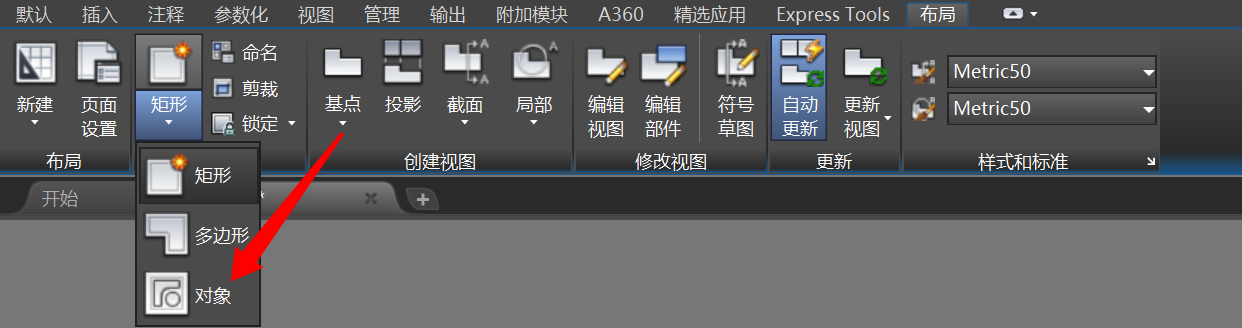

2、点击菜单栏下方的布局选项卡,找到矩形,点击矩形下方的三角形,选择对象,如图

CAD怎么将图形对象转为视口

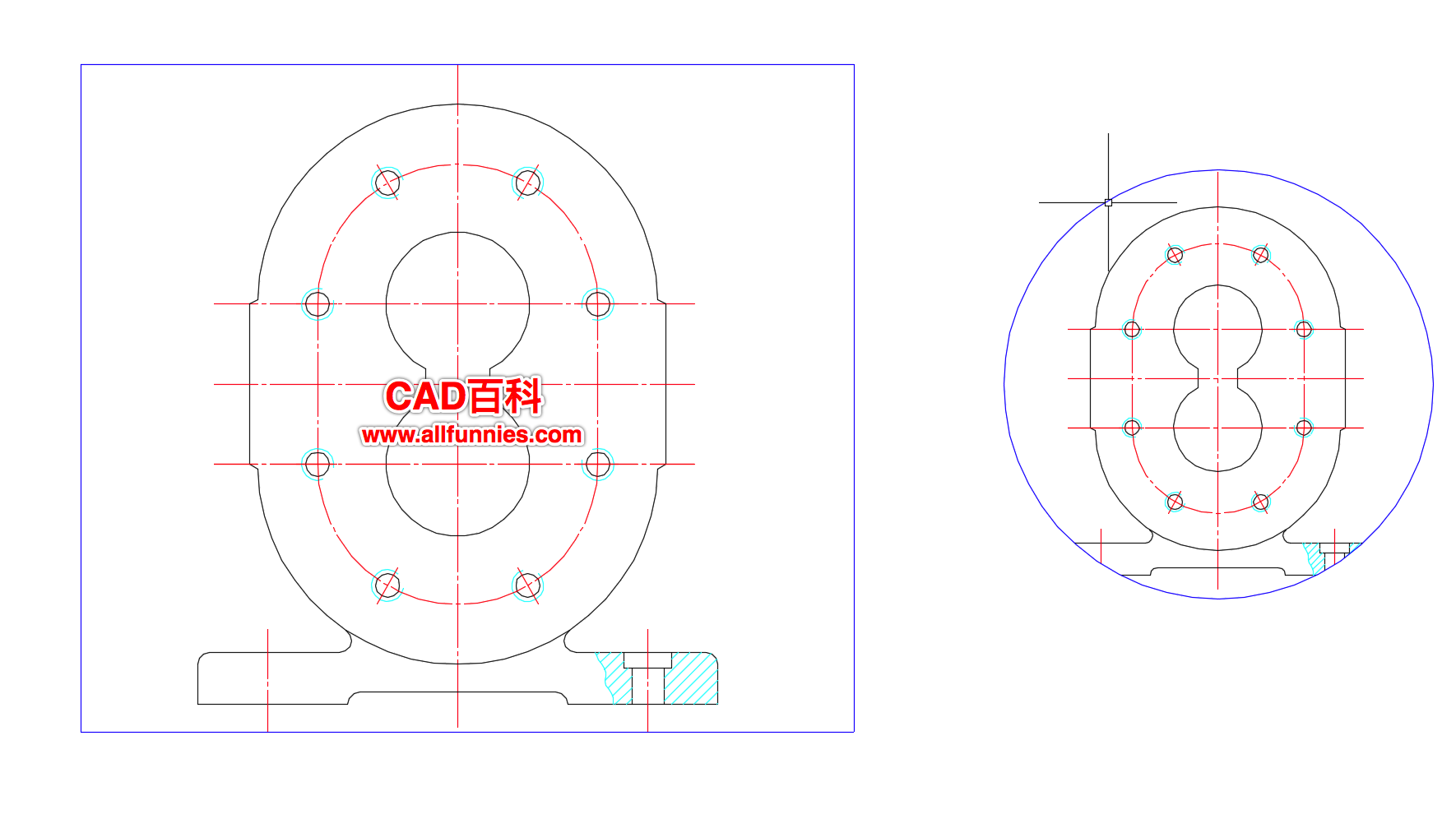

3、选择需要转化为视口的对象,这里我们选择刚才画的圆,即转为了视口,如图

CAD怎么将图形对象转为视口

注意,如果要在打印的时候,不打印视口的边框,可以将当前布局所在的层设置为不打印,这样打印的时候边框就不会出现了。
