CAD中，测量角度的命令是MEASUREGEOM，通过该命令，可以查询图形对象的距离、半径、角度等，今天小编简单讲讲如何通过该命令测量圆弧上指定两点的夹角。

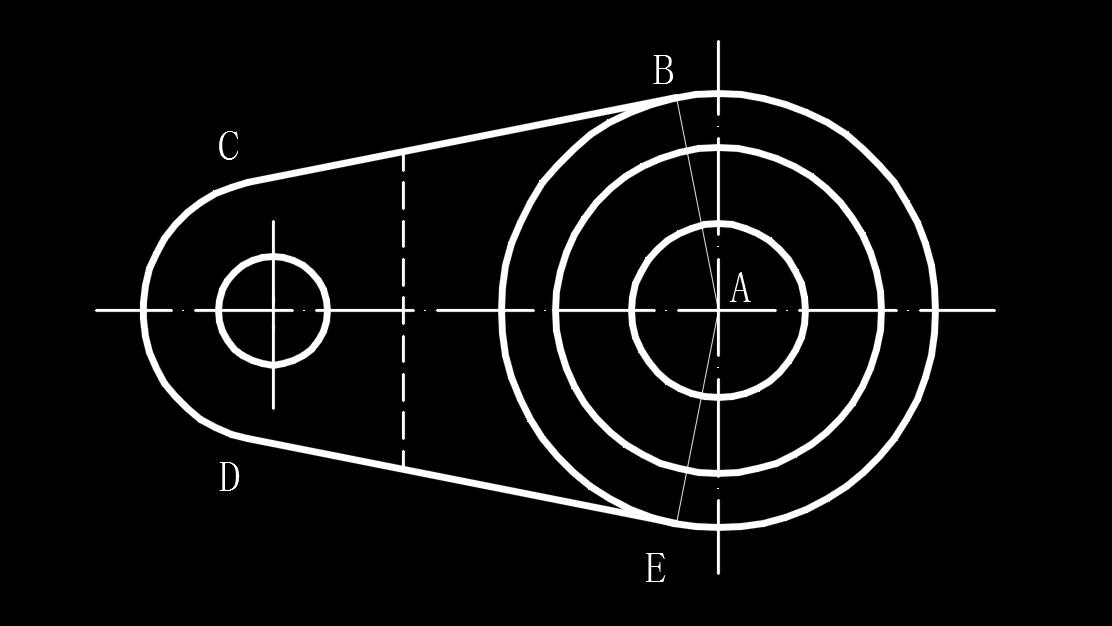

如下图所示，使用查询角度命令，一、测量大圆圆弧上BE两点的夹角；二、测量直线BC和DE的夹角

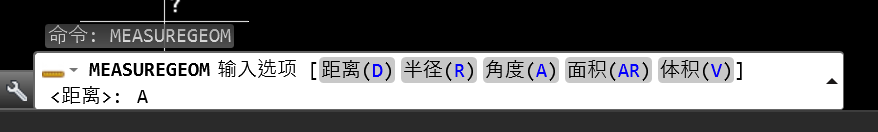

1、在命令行输入MEASUREGEOM，按回车键，根据提示，输入字母A（表示角度），按回车键确认，启用角度查询命令，如图

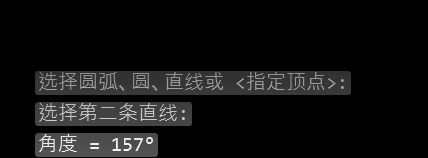

2、依次选择圆弧上的B点和E点，此时在命令行上方会显示两点的夹角为157°
3、继续使用MEASUREGEOM命令，输入字母A，按回车键

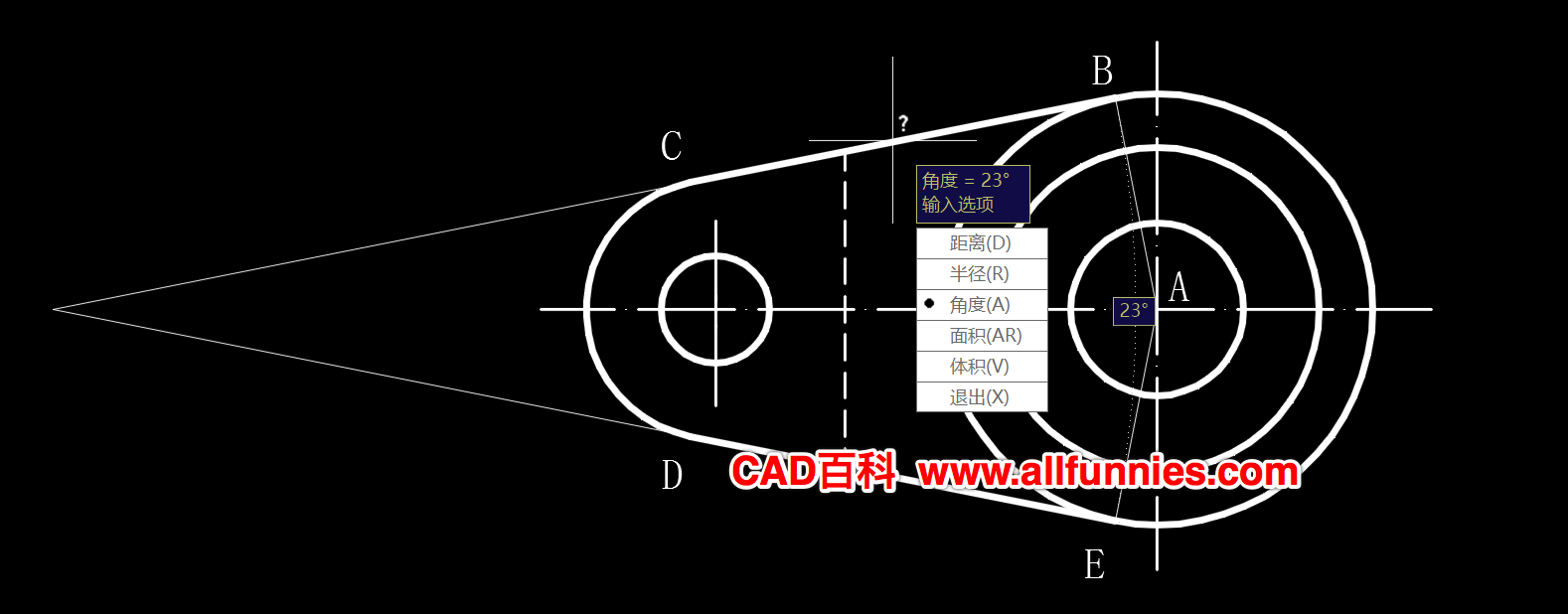

4、依次选择直线BC、DE，此时命令行上方会显示两条直线的角度为23°，同时，软件会自动将两条直线进行延伸相交，行成一个角度，如图

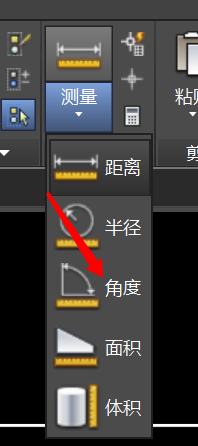

注意：启用查询角度命令有很多种方法，除了在命令行输入命令外，还可以通过CAD功能区，实用工具-测量-角度启用，如图
