CAD软件里的打断命令，可以将所选择的对象打断成为两个或多个独立的对象，打断后的对象，保持了原有对象的所有属性，用户可以分别对打断后的对象进行属性的编辑。
CAD打断命令的分类
打断可以分为两种方式，一种是选择两点进行打断，这种方式会形成一个断开的缺口；另一种是直接打断单点，这种打断没有间隙，只是在对象上形成一个断裂点。
启用打断命令，有两种途径，一是在命令行输入Break，快捷键BR，然后按回车键，另一种是找到功能区的修改，点击打断按钮启用。
CAD打断命令的注意点
- 打断命令的对象可以是线段、圆、圆弧、多段线、样条曲线等等
- 在执行打断命令的时候，如果没有指定第一个点，默认选择对象时接触的第一个点被作为打断点
- 如果要把两个对象的交点作为打断点，则必须精准的指定哪个是需要打断的对象，否则可能会出错
- 如果打断时的两个点相同，根据命令行的提示，在确认第二个点的时候，输入@，然后按回车键即可
CAD打断命令实例操作

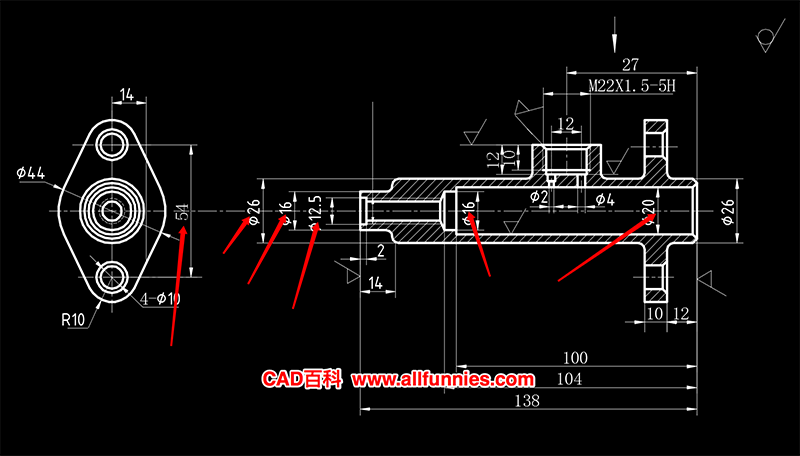

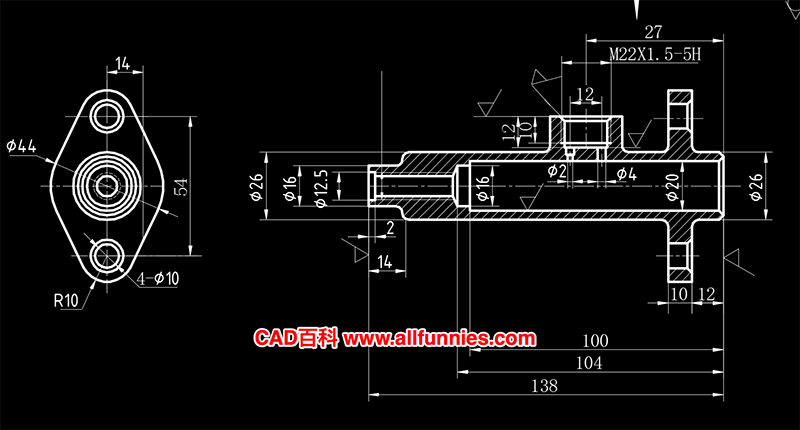

如图，将下图箭头所示部分进行打断，让尺寸文字能够清晰得显示出来

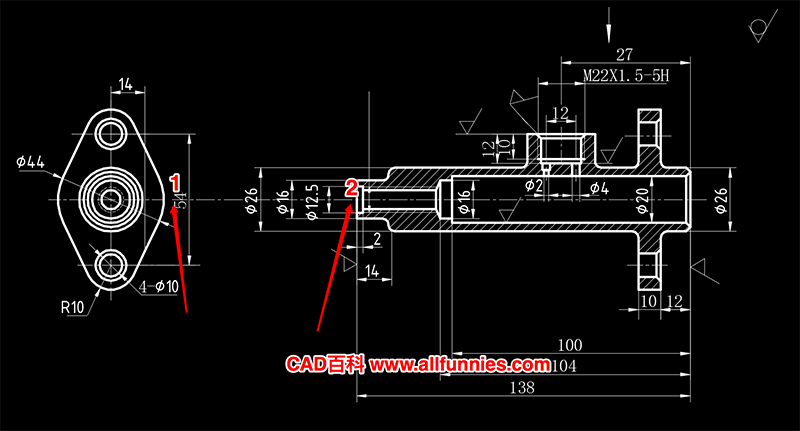

1、执行打断命令，在命令行输入Break，回车确认，然后选择点1，继续选择点2，此时左边部分的中心线被打断，如图
注意，在选择第一个点的时候，如果默认不设置，是以鼠标点击的第一个点为准，如果想重新设置第一个点，则在命令行输入F，再指定第一个点，这点很重要。

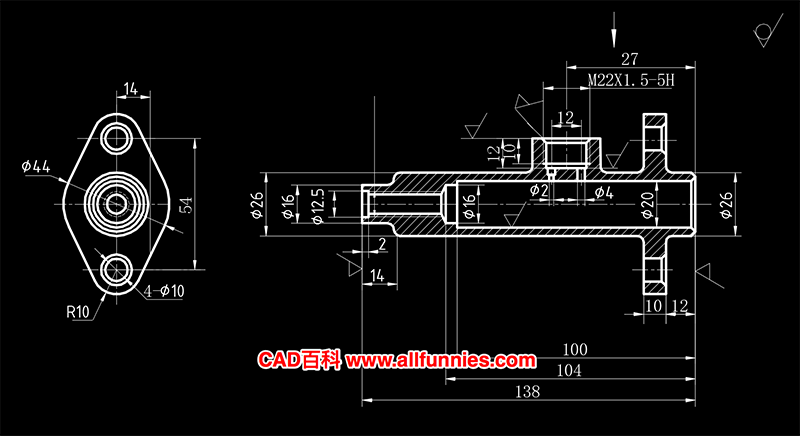

2、继续重复步骤1的操作，完成右边2个尺寸中心线的打断，最终得到下图

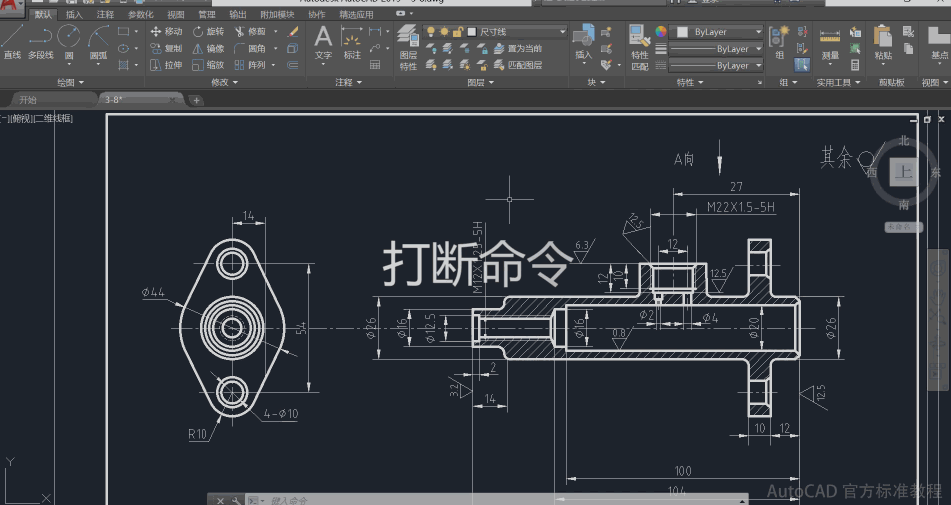

下面是详细操作过程
附上练习素材
