在CAD软件中，通过矩形命令RECTANG，缩写是REC，可以很方便的画出矩形。矩形是一个独立的图形对象，它是由多段线组成的闭合图形。最常用的矩形画法很简单，只需要通过指定两个点，一个是起点，另一个是该点的对角点即可画出矩形，当然，AutoCAD中也可以通过其他的方法来画出具有一定特色的矩形。
关于矩形命令，有两种方法可以启用
1、在命令栏中，输入REC，按回车键启用矩形命令
2、在绘图功能区，选择矩形面板
在启用矩形命令后，在命令栏中可以看到：指定第一个角点[倒角（C）/标高（E）/圆角（F）……]（用于指定矩形的第一个点）
其中，倒角C是指设置所需要画的矩形的倒角尺寸，E表示设置所需画的矩形的标高，以此类推

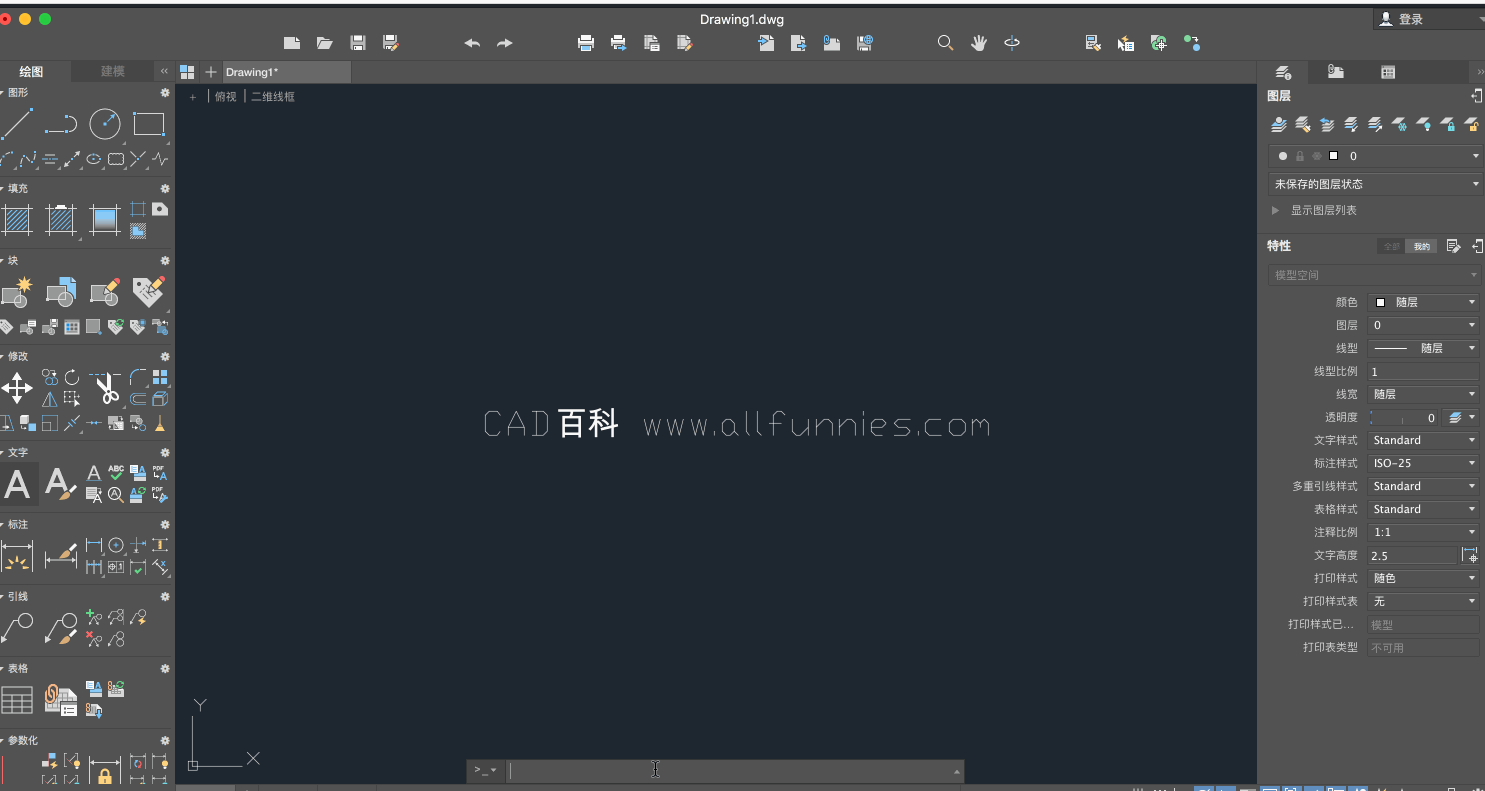

在用CAD画矩形的时候，一般只需要指定2点即可画出一个矩形，如图所示：
关于矩形命令的说明
1、矩形实际上是一个独立的对象，所以在使用鼠标选取任何一个线段都会选择整个矩形
2、在使用D或者A也就是尺寸和面积来指定矩形的尺寸时，里面提到的长度是指水平距离、宽度是指垂直距离
3、在设置好尺寸D的长度宽度之后，还要通过鼠标来指定矩形的上下左右方向，然后单击即可
4、在画矩形的时候，指定第一个点后，可以通过相对坐标来指定对角点的位置，比如，选定第一个点后，输入@20,30，表示画一个20*30的矩形，注意，如果坐标值是负数，比如@-20，-30，则表示画的矩形在第一个点的坐下角，也就是说，坐标的正负值可以定义图形的位置。
关于矩形的更深入讲解，可以进一步参考这篇文章：CAD矩形图解详细教程
