CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，CAD中图形界限命令用于设置图形的界限，相当于手工绘图时事先准备的图纸。设置图形界限能够满足不同范围的图形在有限窗口中的恰当显示，以方便视窗的调整及用户的观察编辑等。那么下面给大家分享一下，CAD设置图形界限的方法教程。
方法/步骤
第1步

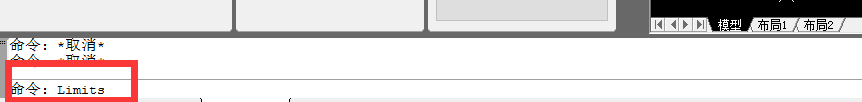

以AutoCAD2009版本为例，可以选择在执行菜单栏中的“格式”｜”图形界限”命令，或是在命令行输入limits后按enter键。
第2步
默认设置下图形界限是一个矩形区域，长度为490、宽度270，其左下角点位于坐标系原点上。下面通过将图形界限设为300×150。执行菜单栏中的“图形界限”命令，在命令行“指定左下角点或[开（on）/关（off）<0.0000,0.0000>：”提示下按enter键，以默认原点作为左下角点。
第3步
继续在命令行“指定右上角点<420.0000,297.0000>：”提示下，输入“300,150”，并按enter键，定位图形界限的右上角点。
第4步
执行菜单栏中的“视图”｜“缩放”｜“全部”命令，将图形界限最大化显示。
第5步

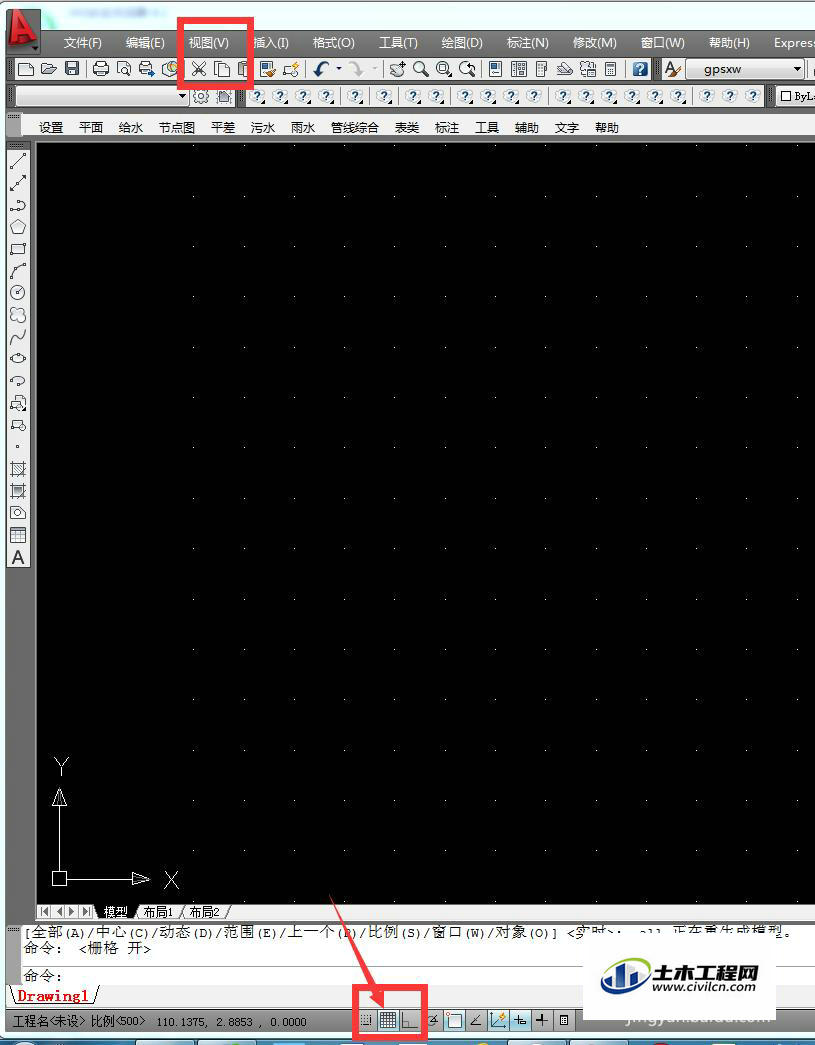

当设置了图形界限之后，可以开启状态栏上的“栅格”功能，通过栅格点，可以将图形界限直观地显示出来，也可以使用栅格线显示图形界限。
温馨提示：
以上就是关于“CAD如何设置图形界限？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
