CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，一些简单的图形在经过相互搭接重叠后，我们需要计算的面积就更加复杂。不少小白一下子不知道CAD怎么计算多个重叠图形的投影面积，但软件中有快捷的功能帮助我们轻松做到，下面来告诉大家如何使用这个功能。
方法/步骤
第1步

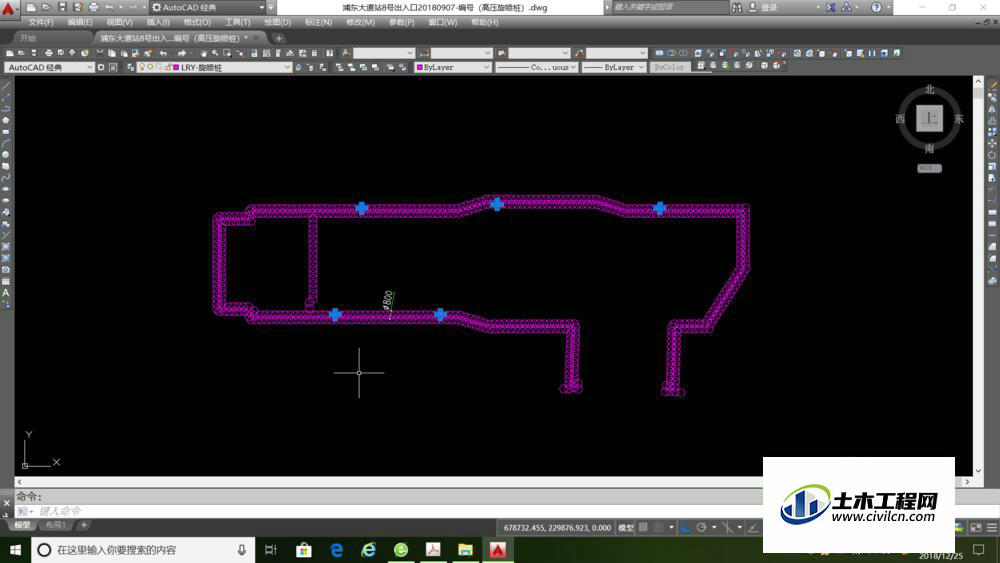

打开CAD图形（这里用CAD 2016版演示），可见：由φ800的圆经过搭接、重叠后，形成了一个极不规则的整体图形。此时，要计算整个图形的投影面积。
第2步

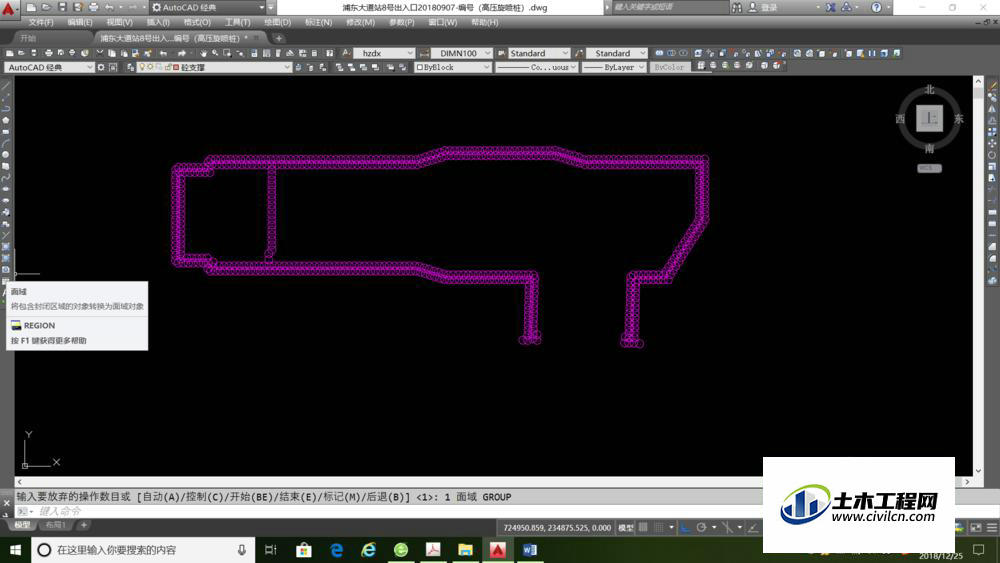

点击“面域”命令。
第3步

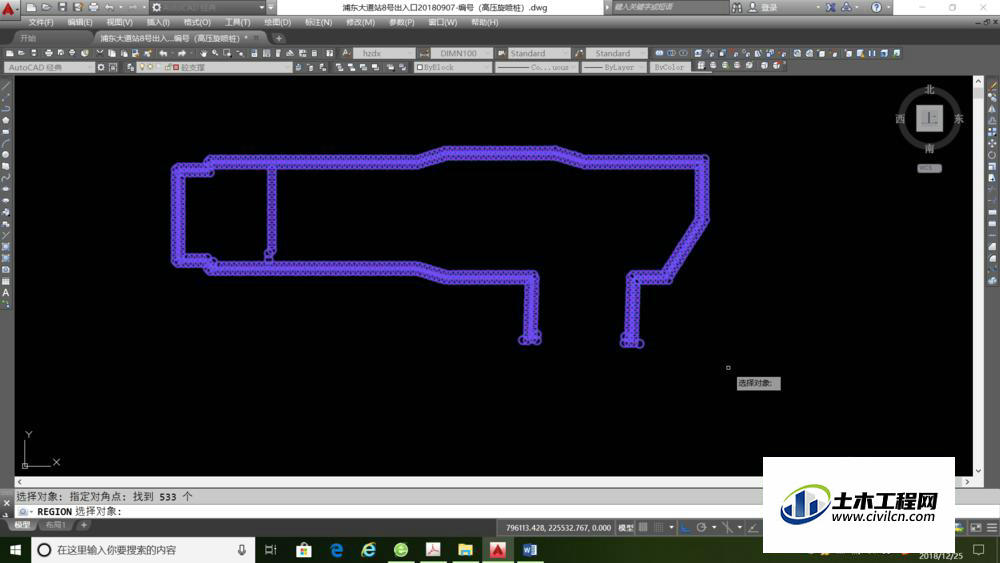

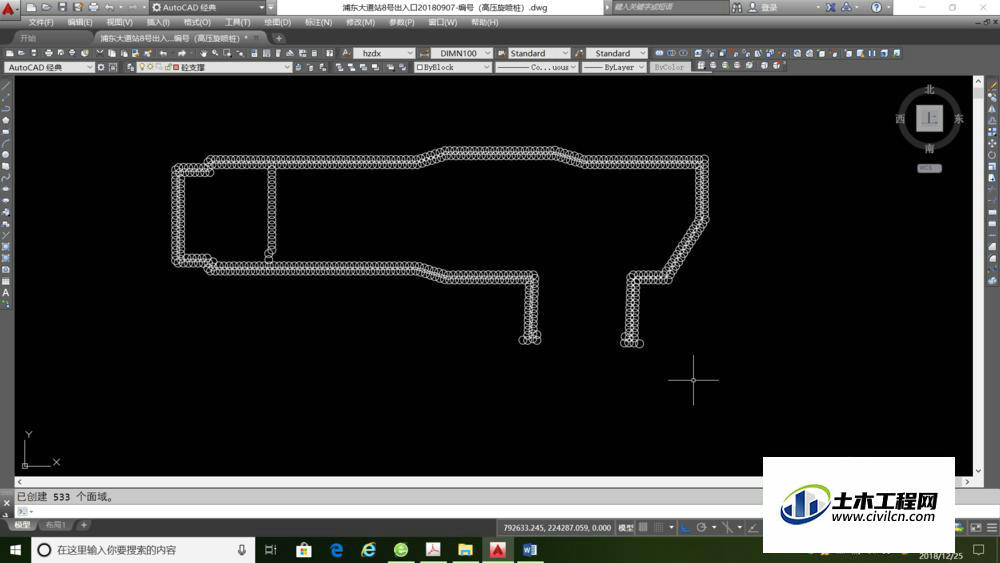

选中所有图形，按回车键或空格键。可见：原来的粉红色图形全部变成了白色，说明已将个个圆定义成了个个面域（至于为什么会变色，待查）。
第4步

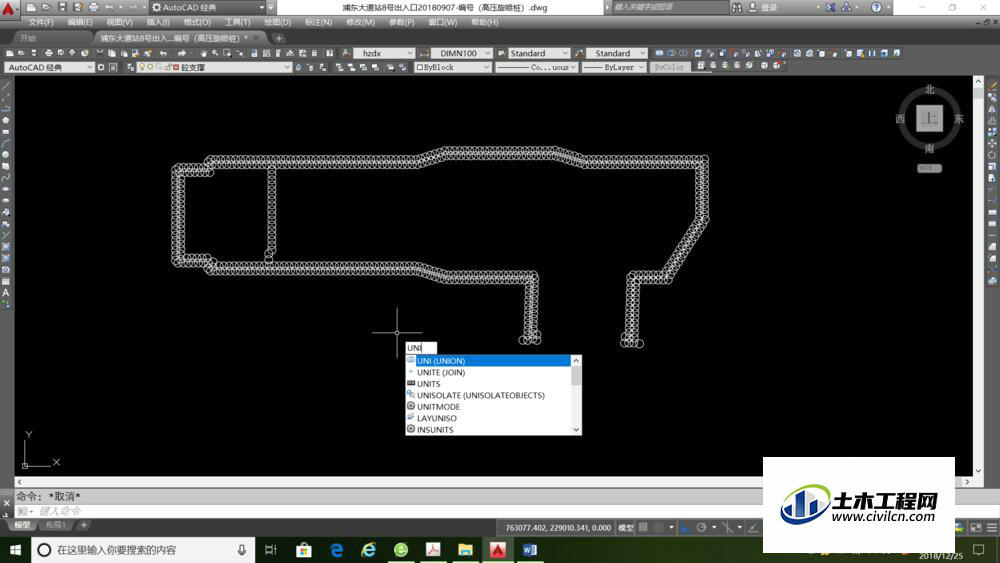

键入“uni”命令，按回车键或空格键；选中所有图形，按回车键或空格键。可见：原来搭接、重叠的图形瞬间变成了只有外轮廓线的面域图形。
第5步

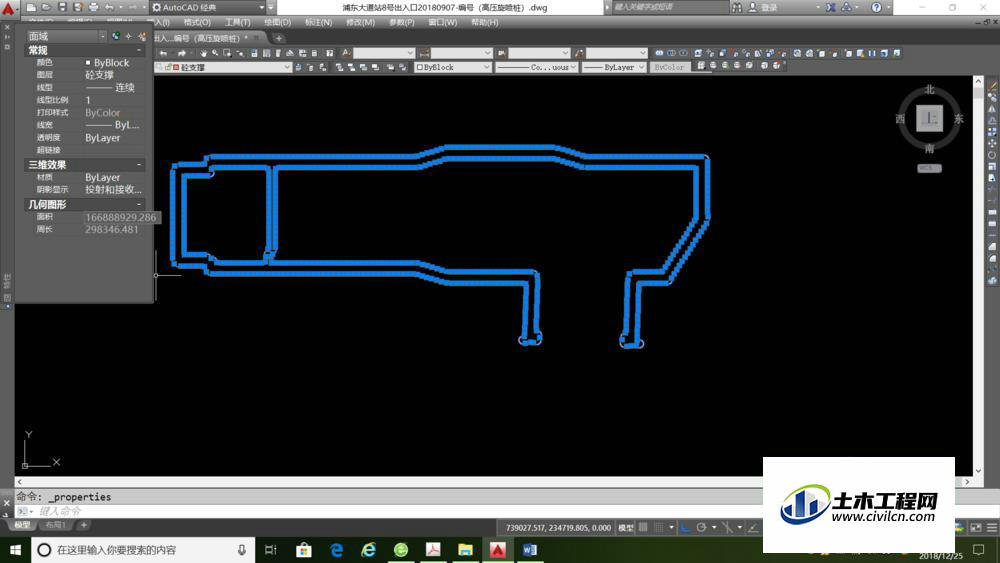

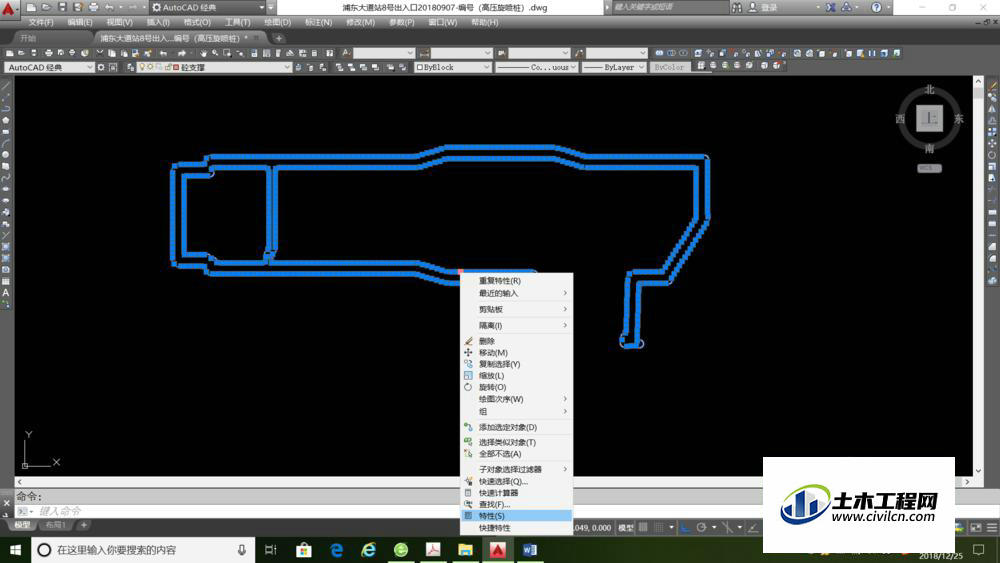

点击右键，选择特性，此时即可查看几何图形的面积、周长。
温馨提示：
以上就是关于“CAD计算多个相互搭接重叠图形的投影面积”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
