CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，遇到很多还未尝试绘制过的图形，比如CAD怎么画240墙体双线？那么今天本文内容主要以CAD2019版本为例，给大家演示CAD画240墙体双线的方法，希望本文对大家有帮助，感兴趣的小伙伴可以关注了解下。CAD偏移命令怎么使用？
方法/步骤
第1步

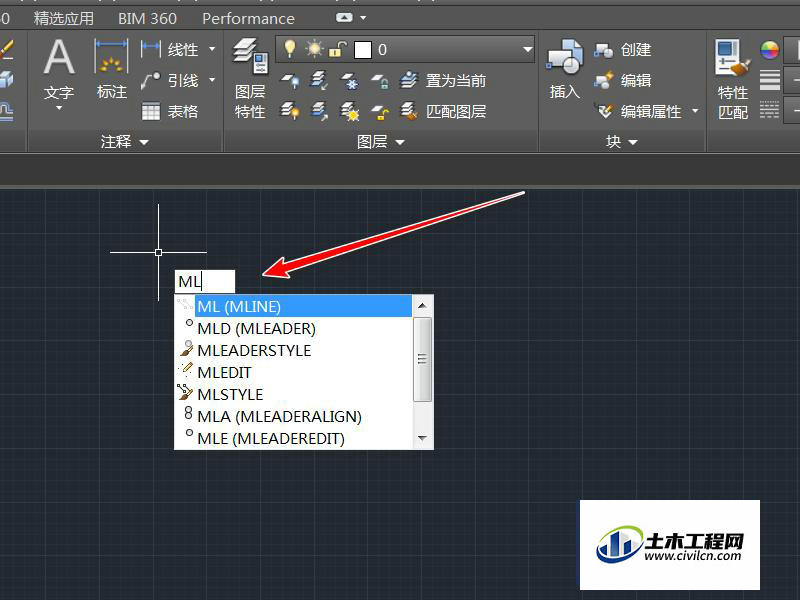

打开CAD软件以后，输入快捷键ml，然后再敲击回车，
第2步

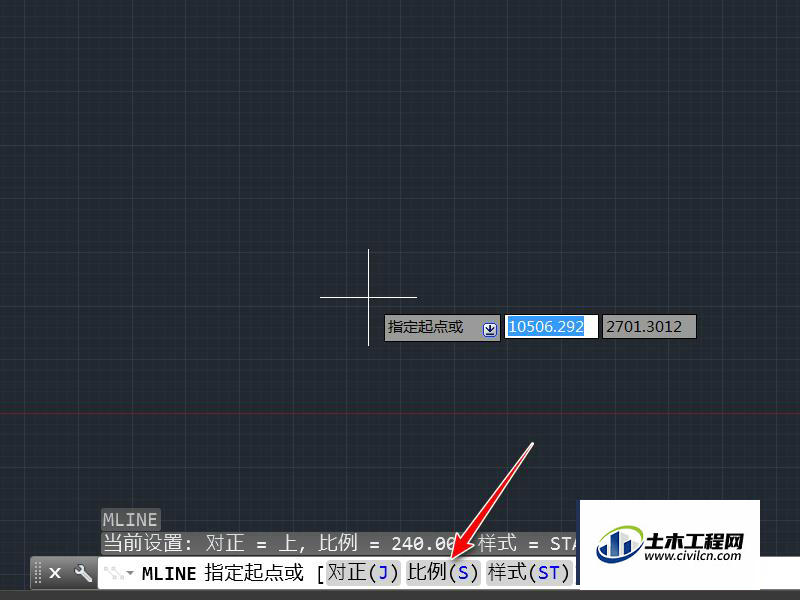

在命令栏里面有三个选项，选择中间的比例，并把比例值设成为240，
第3步

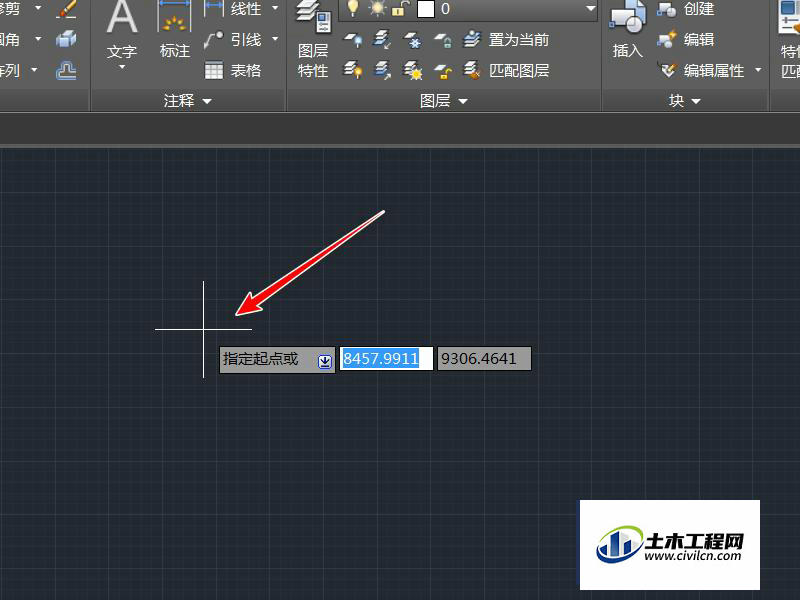

然后指定双线的起点位置，
第4步
然后输入距离值，这里输入的是2000，
第5步

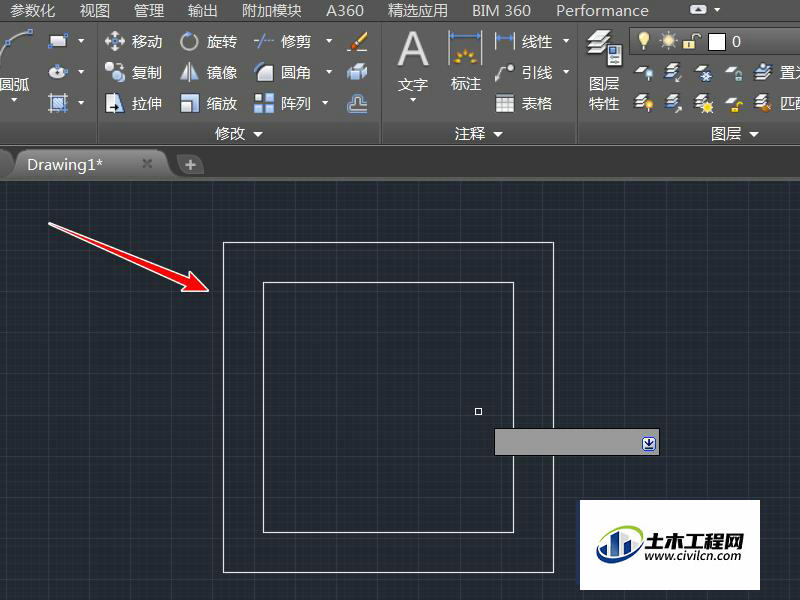

这样的双线做一周就得到了如图所示的效果，但是有一部分交叉，
第6步
双击墙体的顶点，就得到了多线编辑工具，选择其中的焦点结合再关闭，
第7步

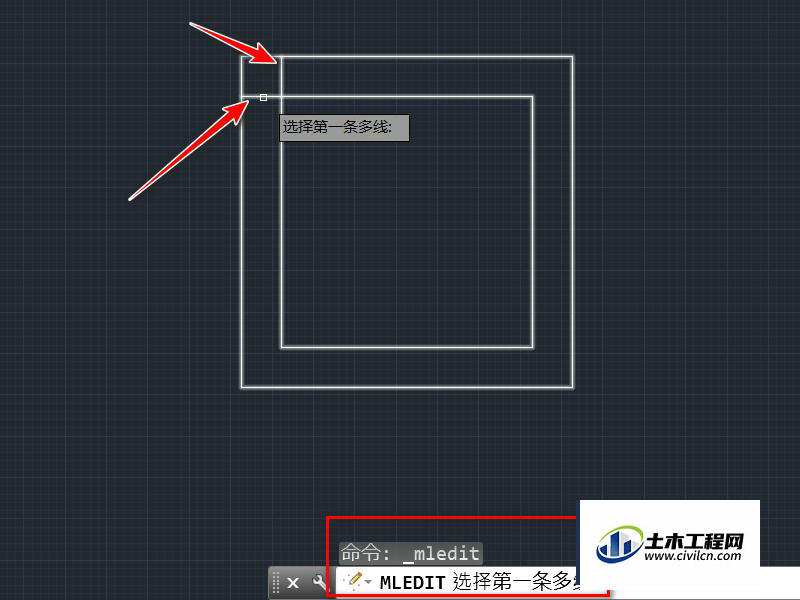

依次点击焦点的两条线，
第8步
点击两条线以后，就把多余的线头就剪去了，得到了如图所示的墙体，
总结
1、打开CAD软件以后，输入快捷键ml，然后再敲击回车，2、在命令栏里面有三个选项，选择中间的比例，并把比例值设成为240，3、然后指定双线的起点位置，4、然后输入距离值，这里输入的是2000，5、这样的双线做一周就得到了如图所示的效果，6、双击墙体的顶点，就得到了多线编辑工具，选择其中的焦点结合再关闭，7、依次点击焦点的两条线，8、点击两条线以后，就把多余的线头就剪去了，得到了如图所示的墙体，
