AutoCAD是一款常用的工程图纸设计软件，在使用该软件的时候，不仅能够绘制平面图、剖面图等图纸，而且还可以绘制三维视图。但是对于新手来说，三维的图形是非常复杂的，很多朋友都不知道CAD怎么制作三维图形，所以不知道如何操作的朋友，可以看看下面的教程。
方法/步骤
第1步
其实绘制过程和平面图形是类似的，都是通过操作命令绘制，这里先将工作环境调整为三维模式，只需要在右下角点击工作环境，进行切换即可。
第2步

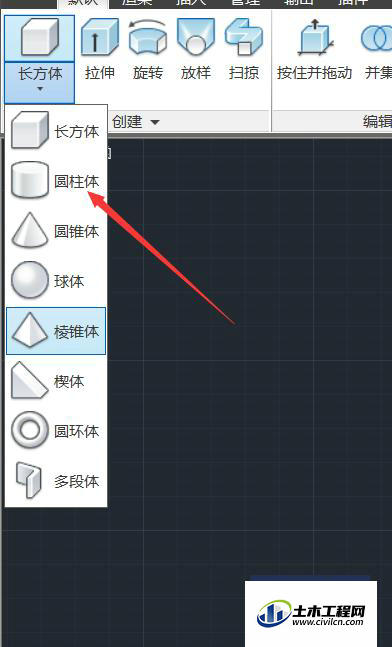

切换完成之后，在软件左上角位置中，点击选择如图所示位置中的操作命令，在下拉窗口会显示很多的图形，你可以通过选择相应的命令去绘制相应的图形，合理点击圆柱形进行绘制。
第3步

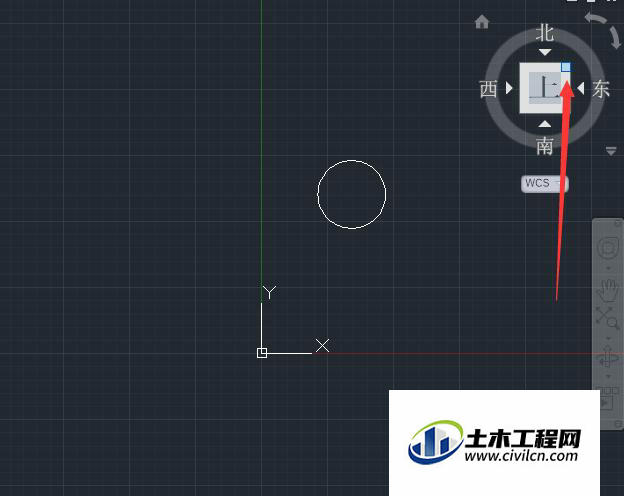

绘制完成之后，将视角进行切换，切换至前面，可以看到，刚刚的圆柱形，现在变成一个举行中间有一个轴线，然后使用支线命令在圆柱形一侧绘制一个矩形。
第4步
然后使用旋转命令，选中图中所绘制的矩形，然后以圆柱形的轴线为旋转轴线，将矩形围绕圆柱体旋转360度。
第5步

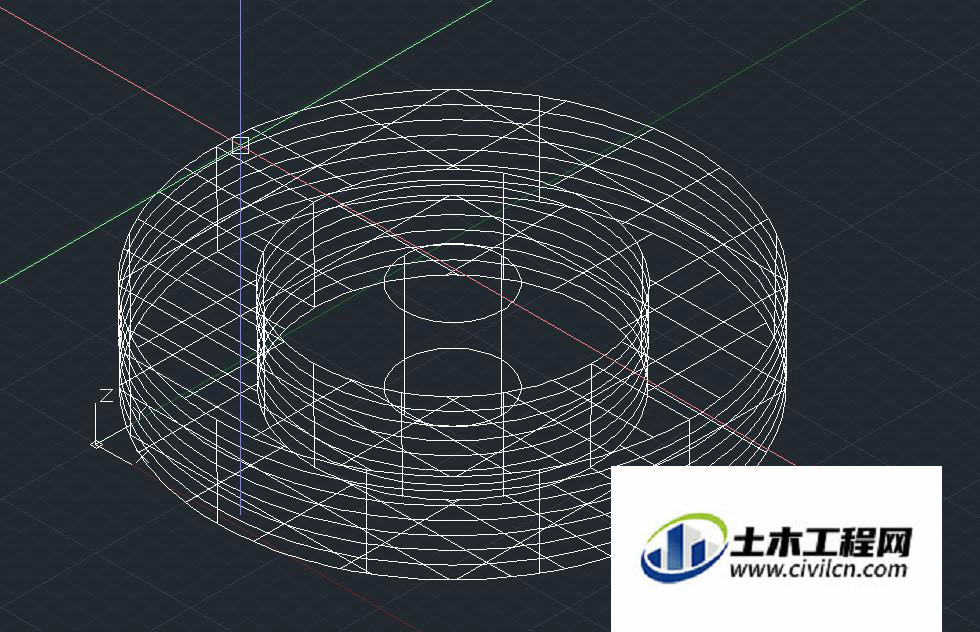

操作完成之后，点击右上角的视角角度，然后将其进行更改，如图所示，即可看到刚刚所绘制的三维图形的侧视图。
第6步

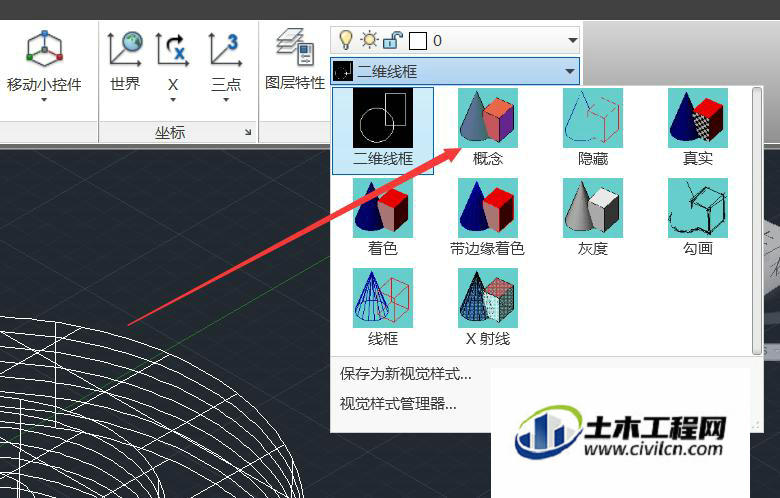

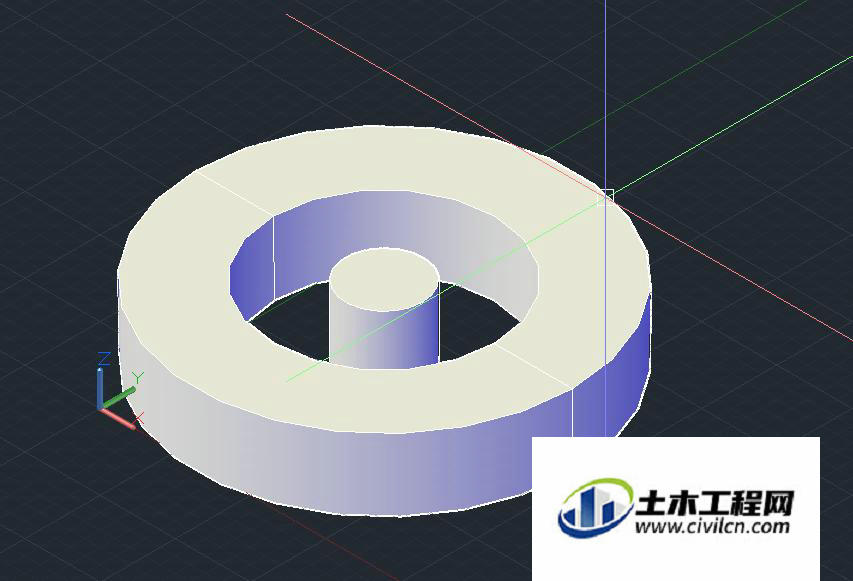

然后在工具栏右上角图示位置中，可以选择：概念、隐藏、作色等将图形进行外观改动，更加的便于观看，如图所示。
温馨提示：
以上就是关于“CAD绘制三维图形”方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
