CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，部分图纸在绘制的时候，经常会需要标记方向，这样也能更好的看明白图纸，但是用CAD怎么画指北针？那么不清楚如何操作的朋友，快来看看下面的教程是如何操作的吧！
方法/步骤
第1步

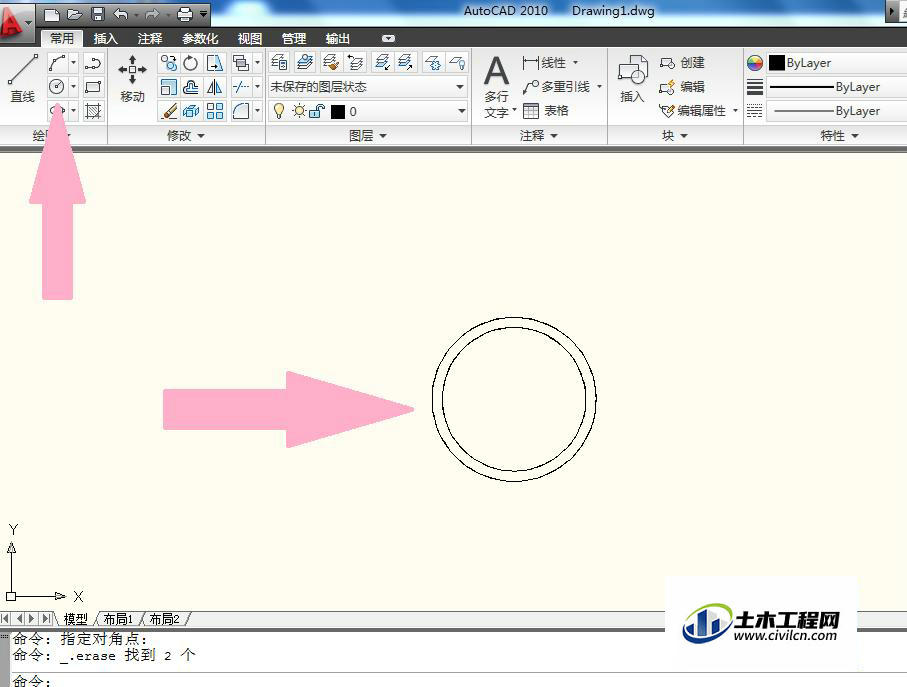

第1步我们先用圆命令复制两个同心圆，如图所示，
第2步

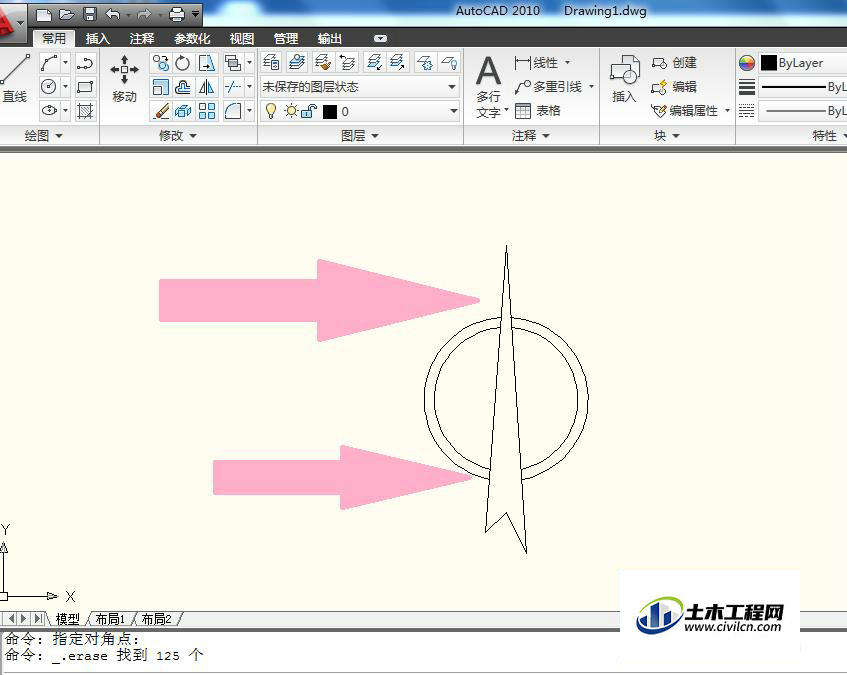

第2步，接着我们把指标画出来，我们直接用直线命令画成如图所示的形状，
第3步
第3步，画好了以后两个圆和指标交叉线，其中圆的那4个线段给删除掉，效果如图所示，
第4步

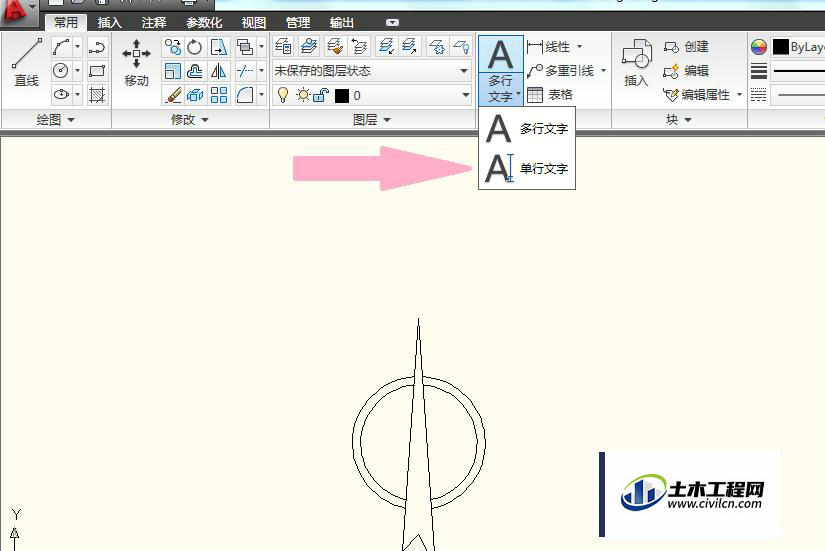

第4步然后我们打开单行文字命令，位置如图所示，
第5步

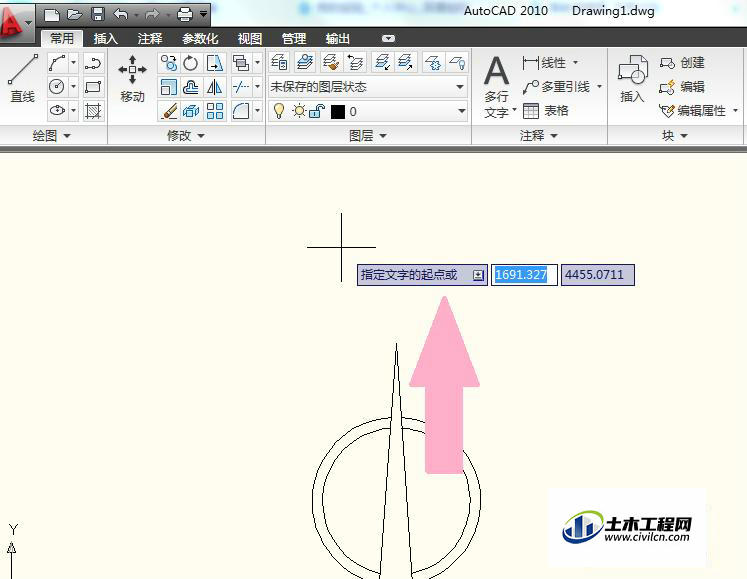

第5步，接着指定我们要输入文字的位置，
第6步
第6步，输入文字北以后敲击回车键，这样一个指北针就制作好了
温馨提示：
以上就是关于“CAD中如何绘制指北针？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
