CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，很多图纸会需要花立面图，但新手可能会平面图，却不知道立面图怎么画，那么本次整理的教程就来告诉大家CAD如何画出好看的立面图。
方法/步骤
第1步

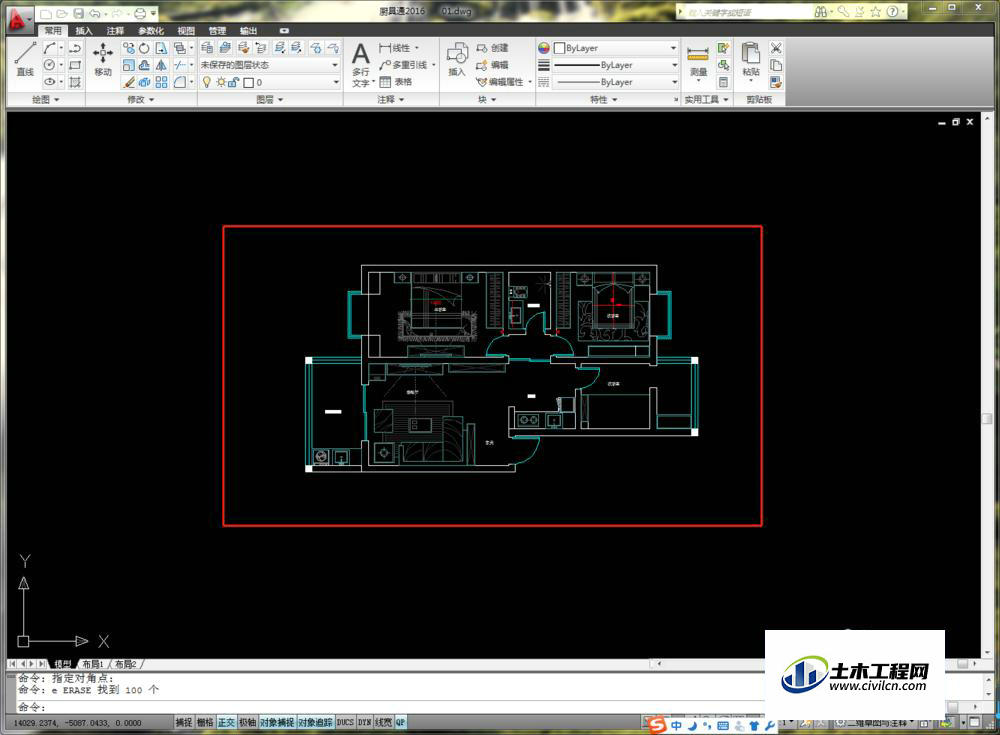

首先，我们打开CAD平面布局图
第2步

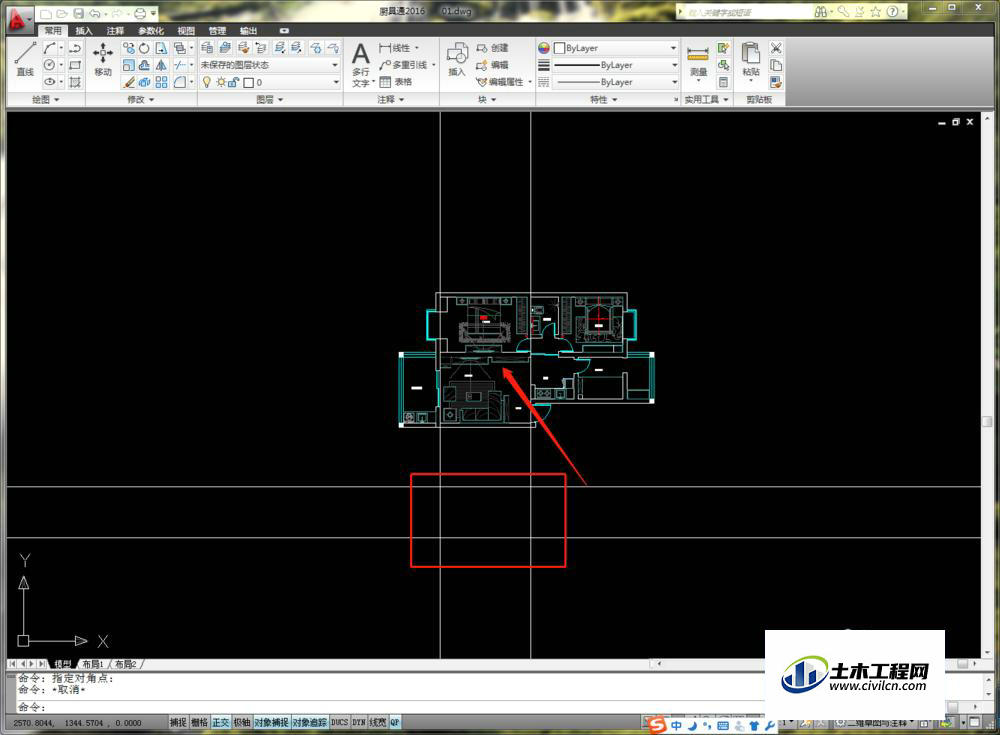

用xl+空格，做出需要画的立面辅助线，这里我以电视墙一面做例子，任取一横向辅助线做地平线，用o偏移层高，这里我以2800mm为层高
第3步

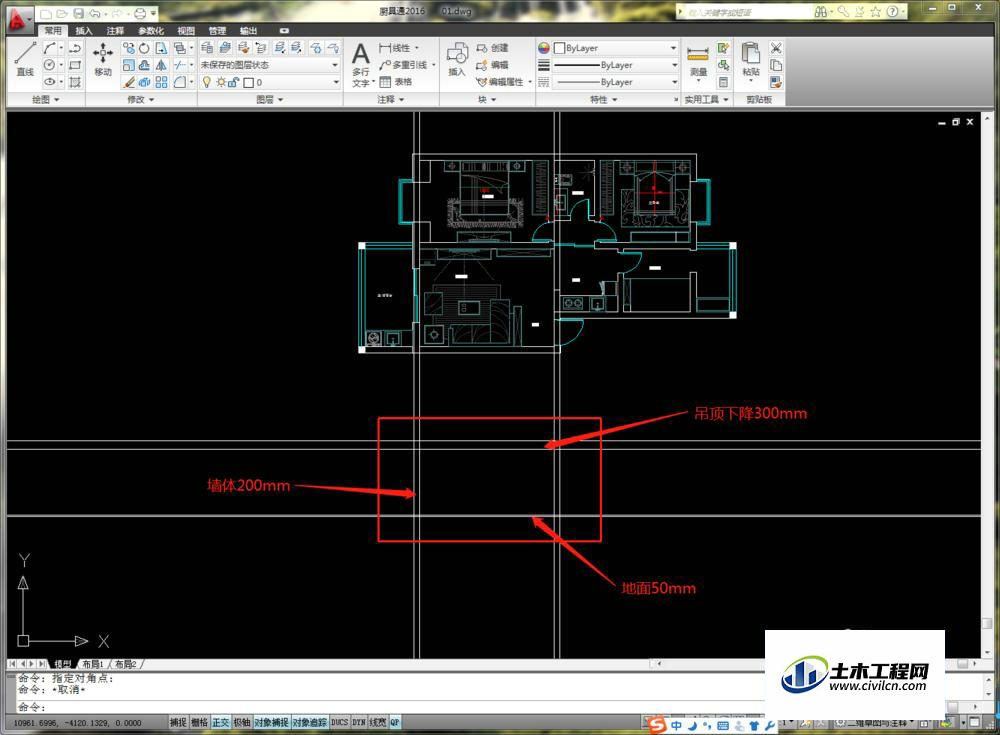

用偏移做出两侧的墙体200mm,地面抬升50mm,吊顶下降300mm,具体尺寸根据需求
第4步
用tr裁剪掉多余部分线条，如图所示
第5步

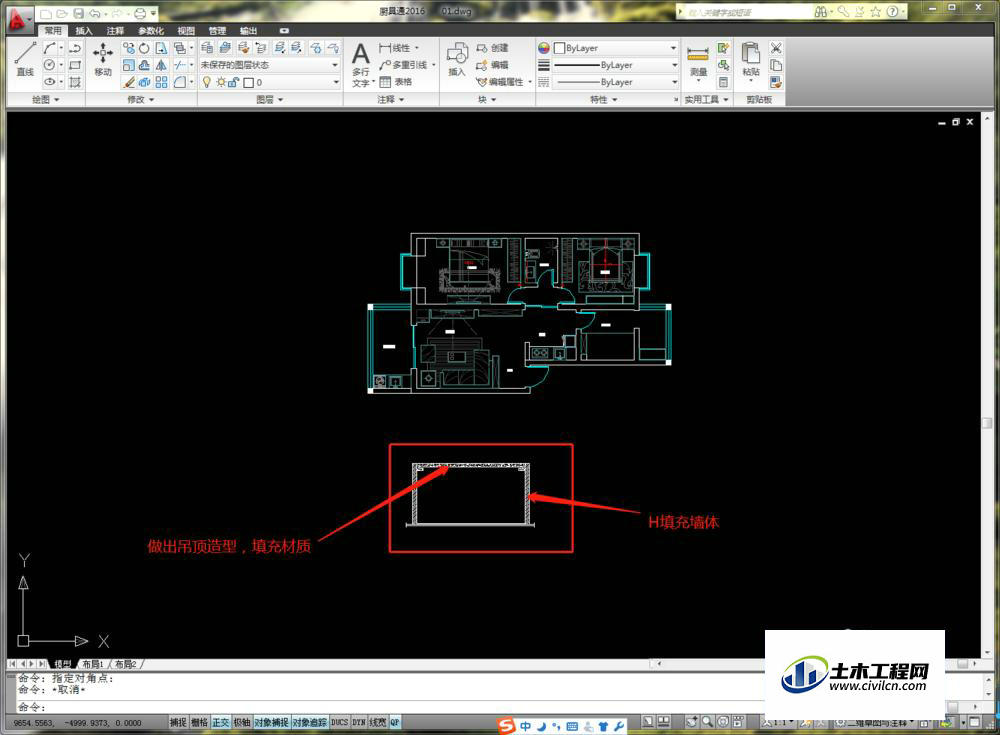

用h填充两侧墙体以及地面，做出吊顶造型，填充材质
第6步

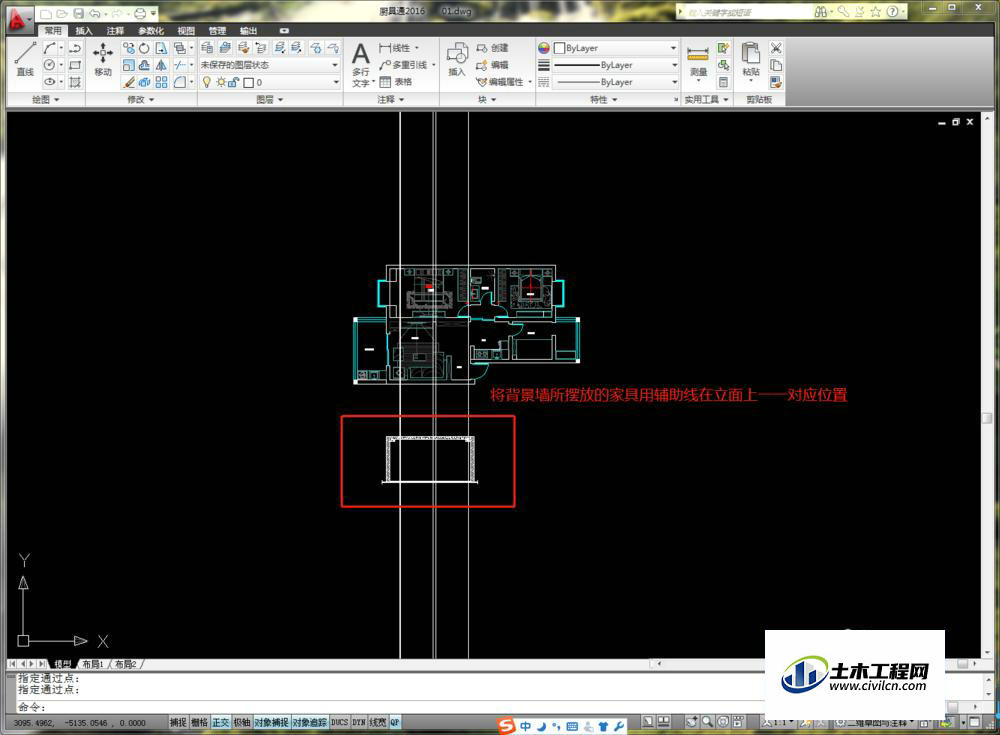

用xl+空格，将背景墙所摆放的家具用辅助线在立面上一一对应位置，如图所示
第7步

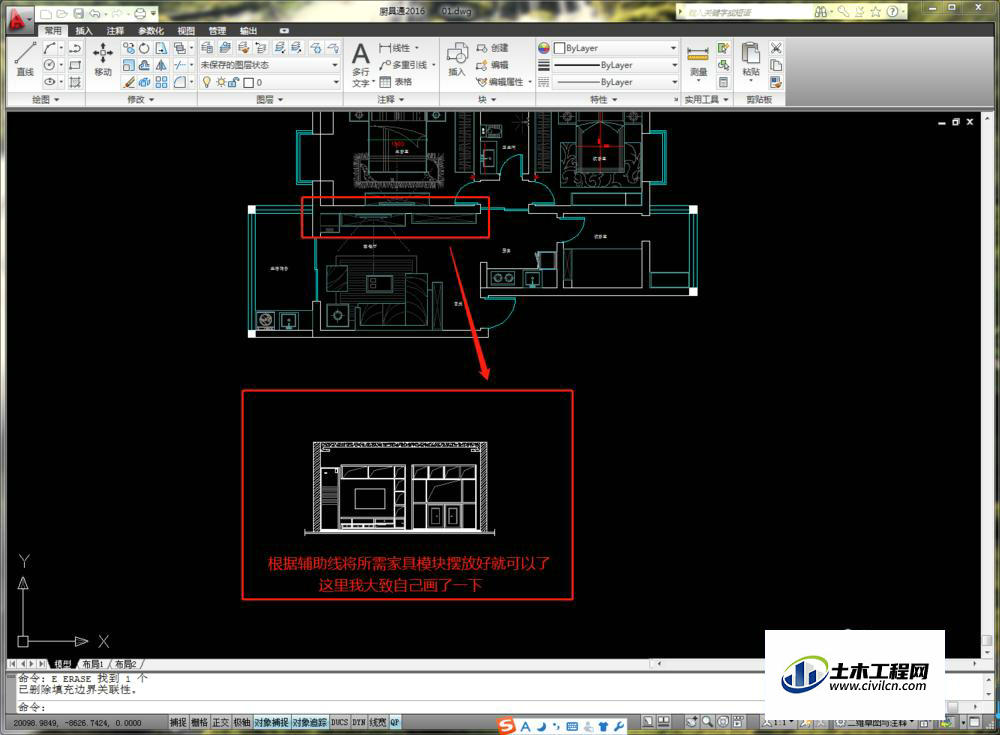

根据辅助线所对应位置，将所需要的家具模块（在立面图库找）摆放好，然后将背景墙填充即可，这里我简单的画了一下
第8步

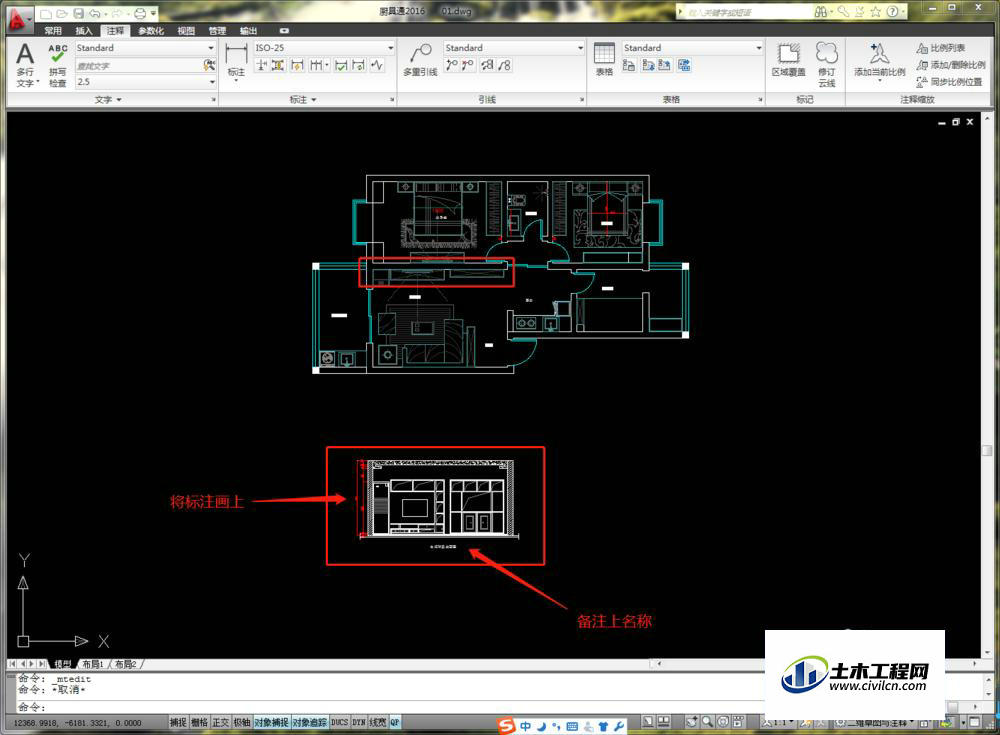

最后，用标注标注上每一面的内部尺寸与外部尺寸，这里我只标注了一侧为例，在正下方备注上某某立面图，比例
温馨提示：
以上就是关于“CAD立面图怎么画？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
