CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，一些建筑图纸绘制好之后，我们还需要画立面图，但是CAD怎么画出形象墙立面图？不清楚如何操作的朋友，快来看看下面的教程是如何操作的吧！
方法/步骤
第1步

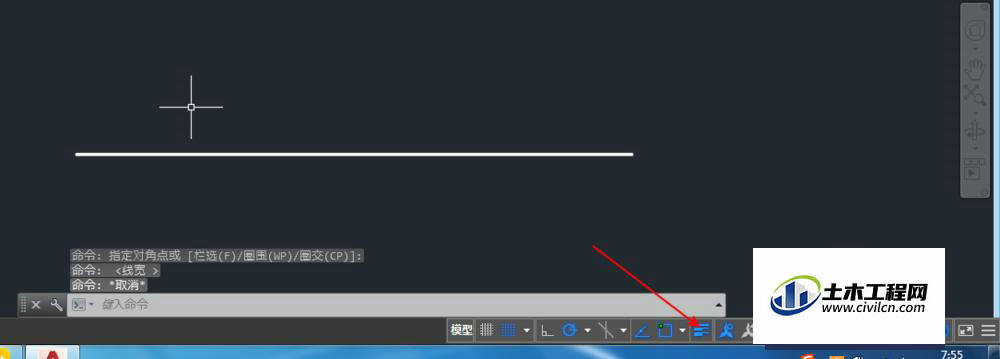

新建绘图，关闭栅格和开启捕捉再点击直线输入3000回车如图：
第2步

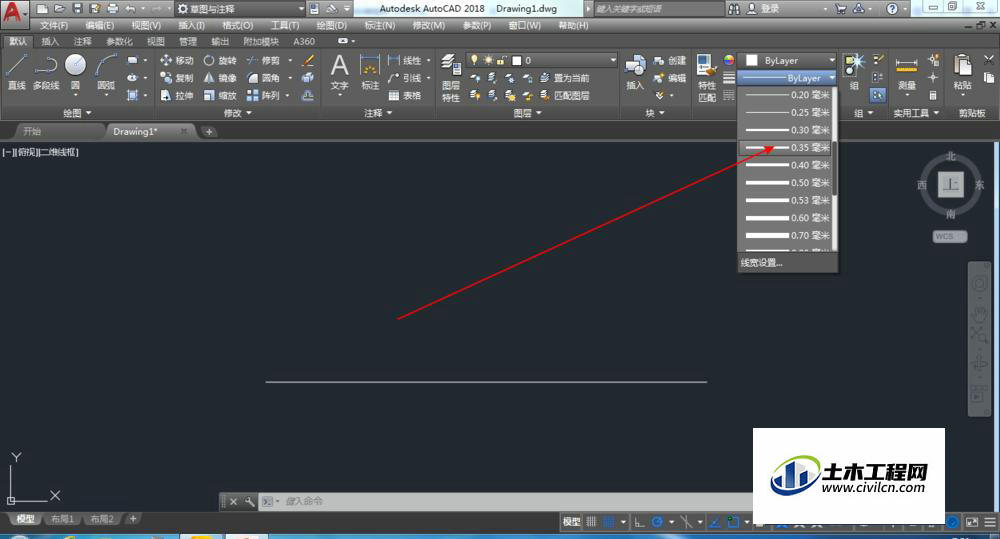

如上图选择0.35mm，然后开启显示线宽如图：
第3步

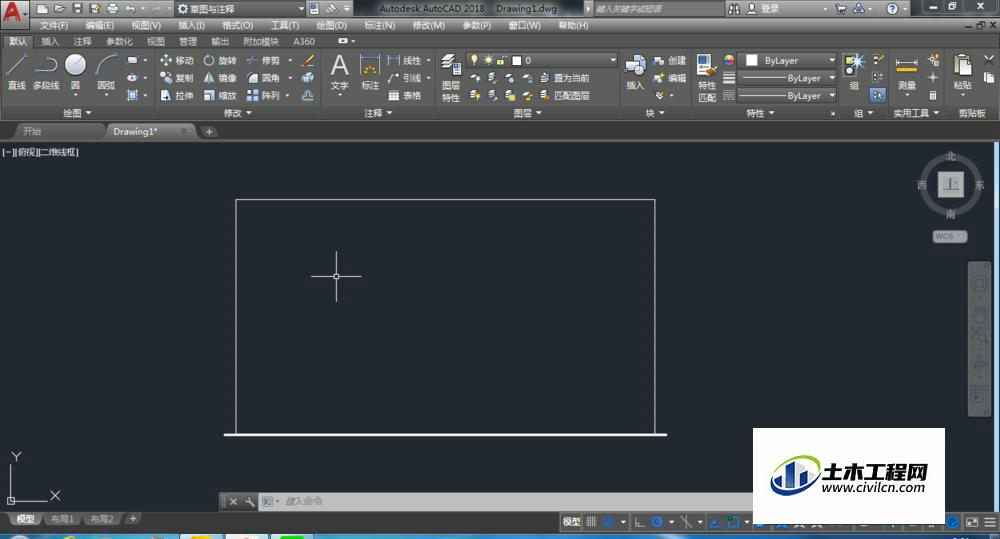

然后输入l，如图输入75回车然后再按图的走势输入1600或者可以@0,1600回车输入@2850<0回车输入@1600<270回车得到如图：
第4步

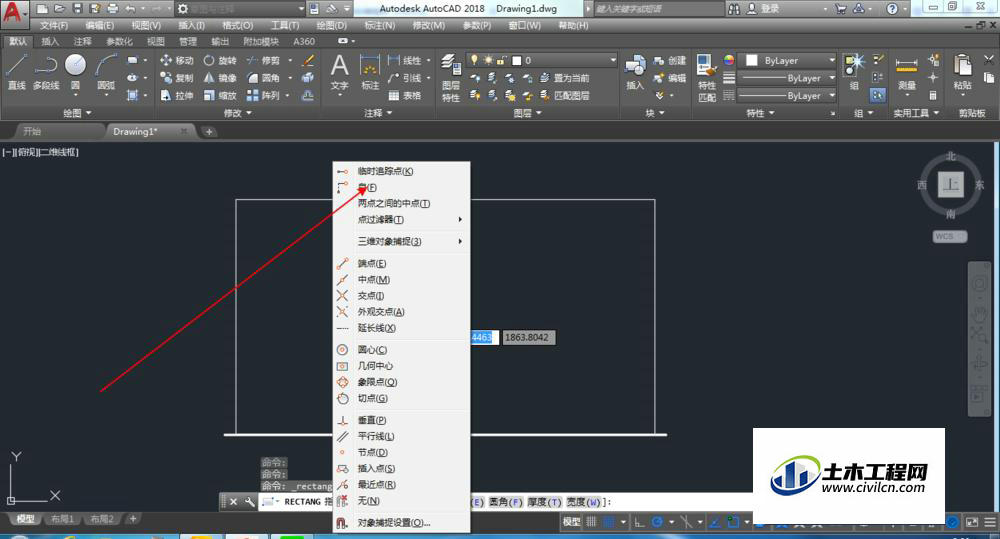

选择矩形，然后在绘图局域按下shift+鼠标右键选择自命令捕捉端点如图：
第5步

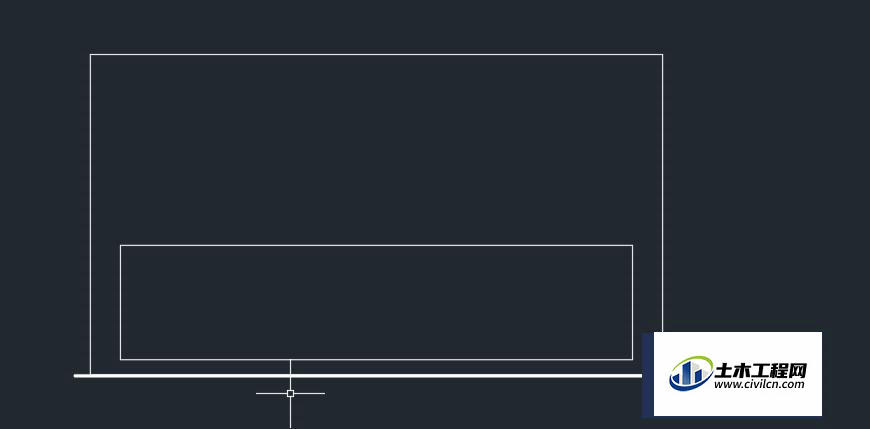

捕捉完后输入@150,80回车输入@2550,570回车得到如图：
第6步
然后重复矩形自命令，捕捉端点刚刚绘制矩形的左下角输入@25,25回车输入@700,520回车重复矩形自命令输入@25,0回车输入@150,520回车然后重复得到如图：
第7步

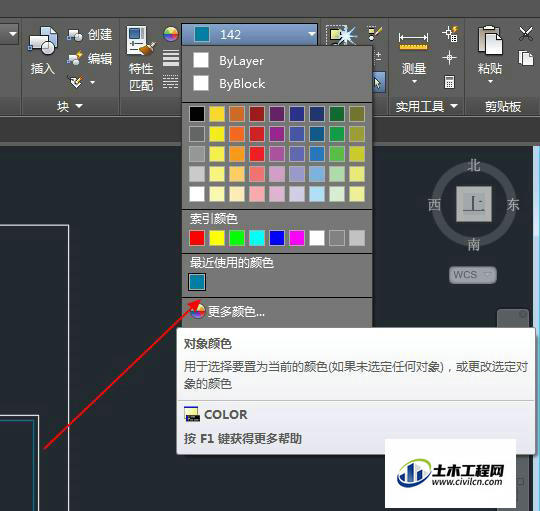

线条修改颜色如图：
第8步
重复矩形命令捕捉自命令，左上角的端点输入@150，-150回车输入@750，-650回车重复捕捉自命令，输入@150,0回车输入@750，-650回车重复得到如图：
第9步

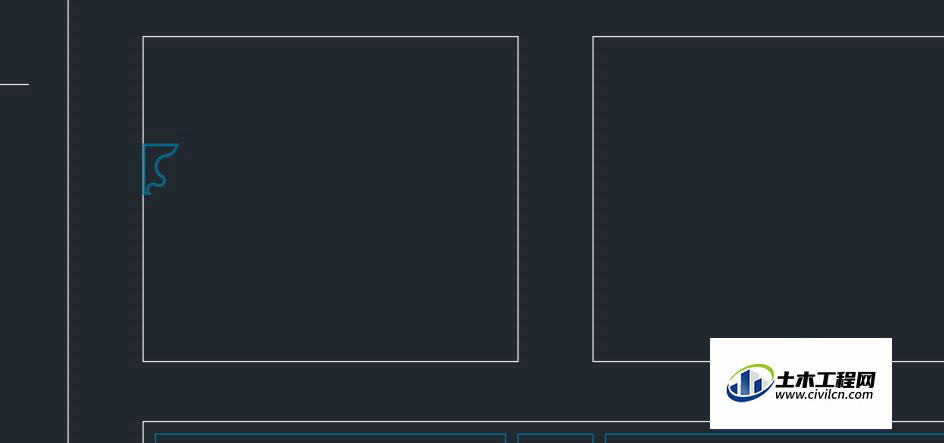

点击多段线，选择捕捉自功能为刚刚绘制好的第一个矩形的左上角如图：输入@70，-215回车输入@70,0回车输入@0，-100回车输入@15,0回车输入a再输入a选择角度输入-180回车输入@11,17回车输入@12,20回车输入@7,38回车输入cl闭合再选择修改偏移3个单位得到如图：
第10步

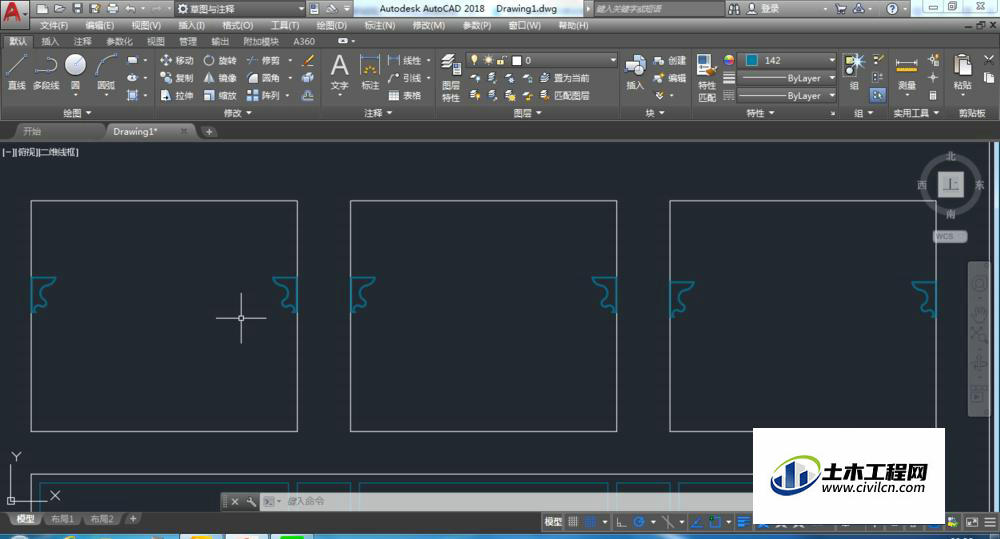

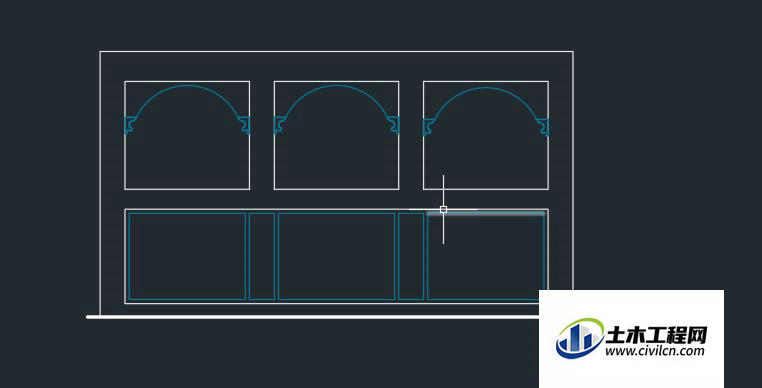

然后通过修改镜像和复制得到如图：然后圆弧三点命令，捕捉自命令如图：输入@0，-25回车然后点击复制得到如图：
第11步

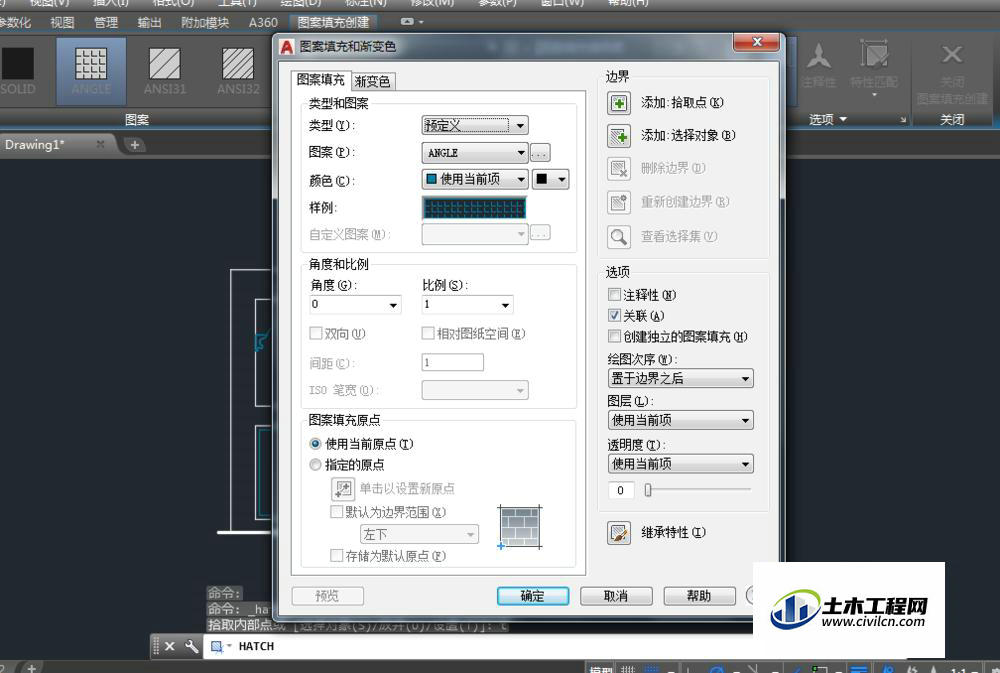

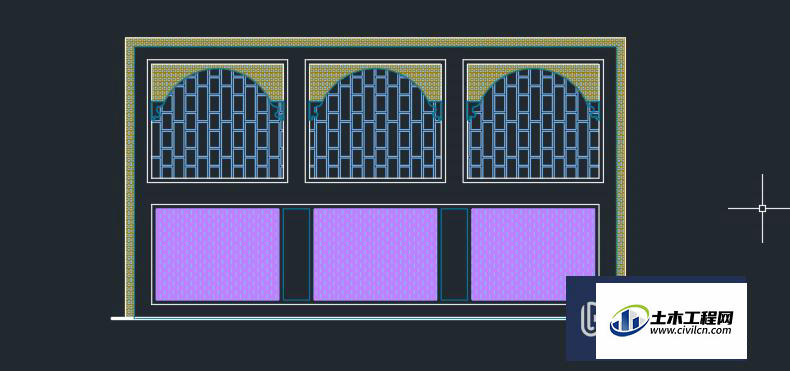

然后选择绘图，图案填充再命令栏输入t如图：最终得到了如图绘制图：
温馨提示：
以上就是关于“如何在CAD中绘制形象墙立面图？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
