CAD是目前比较专业的绘图软件之一,拥有非常强大的功能可供使用,让用户能够绘制出精确的图纸作品。灵活的使用软件的功能,可以让我们绘制各种各样的图纸。但有时候绘制的图形长度不够,那么CAD如何拉长图形而其他不变?其实非常的简单,本次的教程来告诉大家。

方法/步骤

第1步

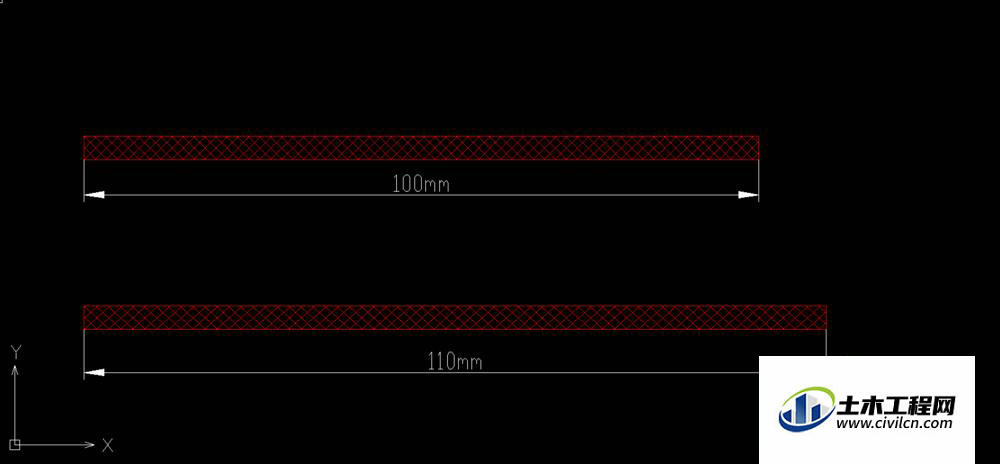

我们首先打开一个CAD软件,任意一个版本均可;然后我们举一个例子,绘制了如下图这样的图形。


第2步

我们需要这个长度100mm的图形,长度变成110mm长的图形,那么需要我们这样操作的:


第3步

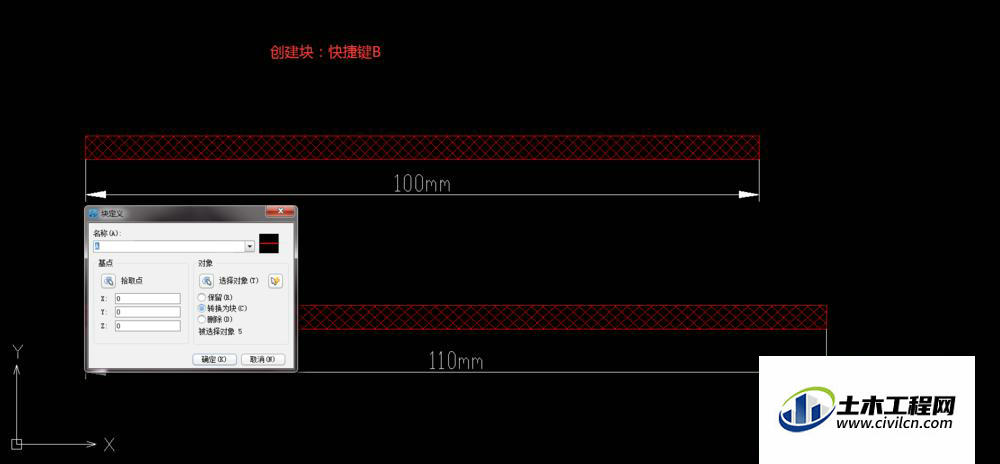

我们首先把100mm的变成一个块,创建块,快捷键【b】,然后根据选项框的要求创建块


第4步

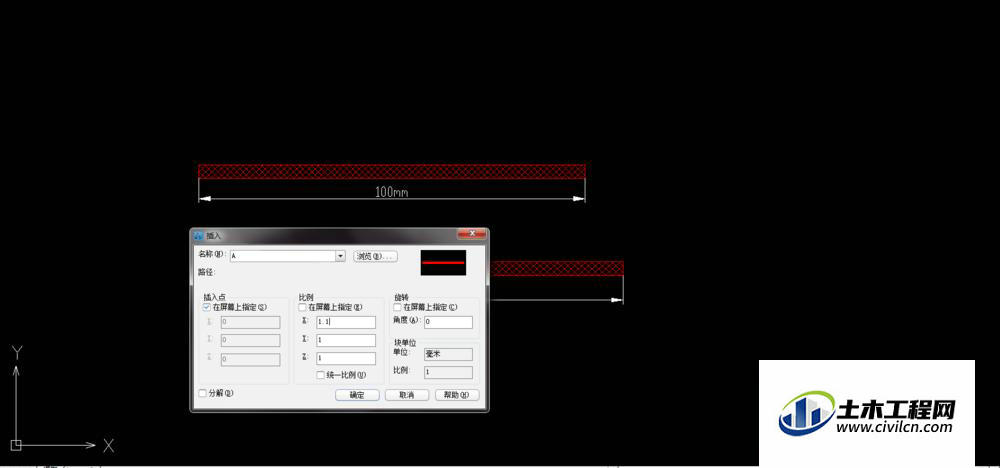

接下来,我们可以根据这个块来单方面修改比例尺寸,我们来使用插入块的命令,快捷键【i】,在x轴上输入比例,然后确定


第5步

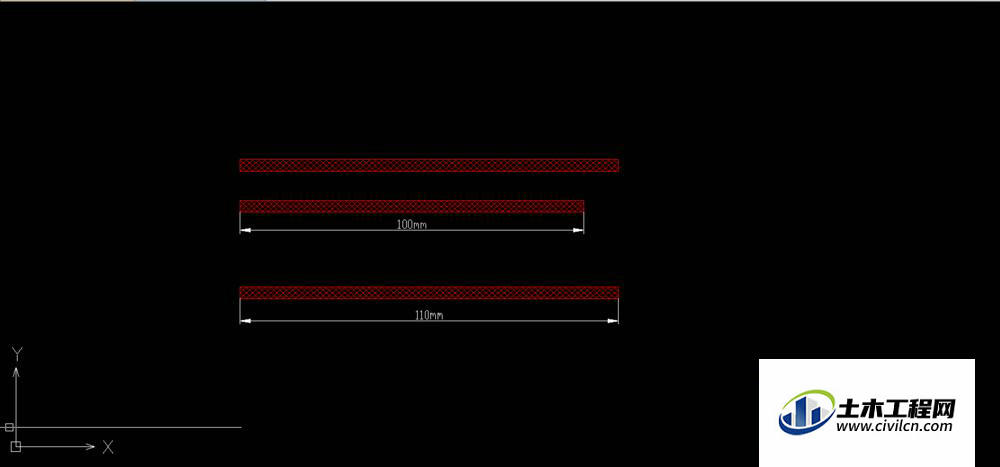

然后在屏幕上任意放置即可,我们可以使用【explode】的命令,将合并的块分解成单独一条线。


第6步

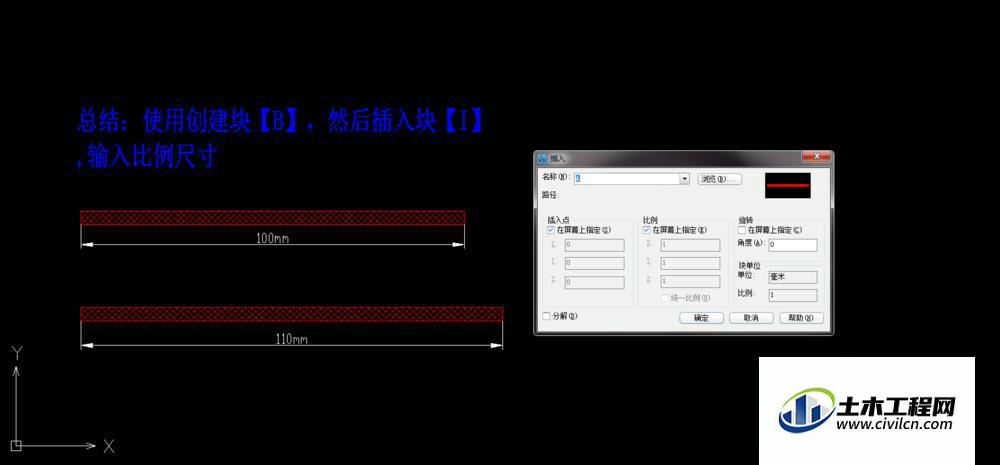

总结:使用创建块【b】,然后插入块【i】,输入x或y或z轴的比例尺寸,就能完成


温馨提示:

以上就是关于“CAD中怎么能把图形整体拉长,其他不变?”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
