我们有时候在CAD中也会创作一些表格，或者一些其他的图形需要一个标题栏，可是CAD怎么把标题栏做成块呢？其实就是书写一个炸开的效果，这跟我们编辑块的方法差不多，下面来详细告诉大家。
第1步

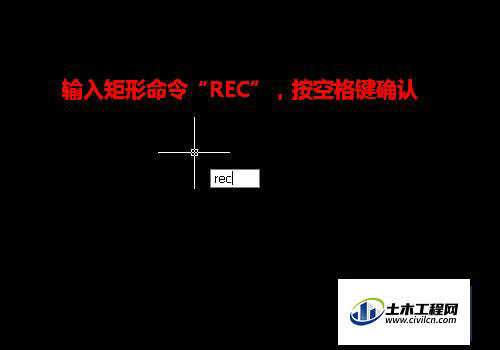

（1）制作A4竖向的图框。电脑打开AutoCAD软件，输入矩形命令“REC”，按空格键确认。
第2步

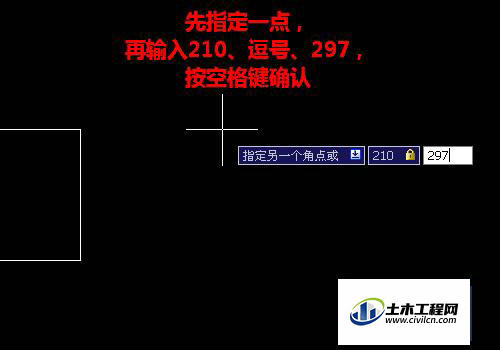

指定矩形一个对角点，再输入210、逗号、297”，按空格键确认。这样就画好了一个A4大小（210*297）的外框。
第3步

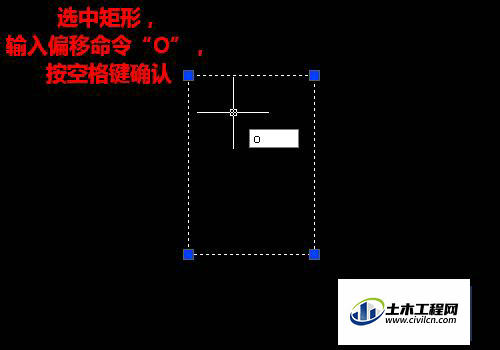

然后，选中这个矩形外框，输入偏移命令“O”，按空格键确认。
第4步

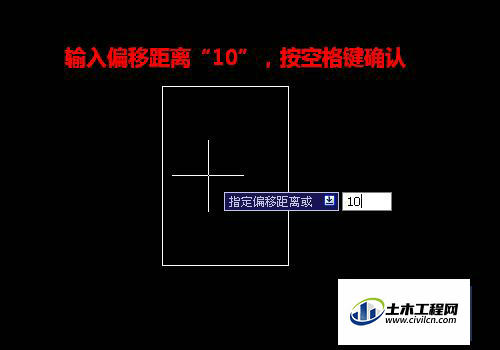

输入偏移距离“10”，按空格键确认。
第5步

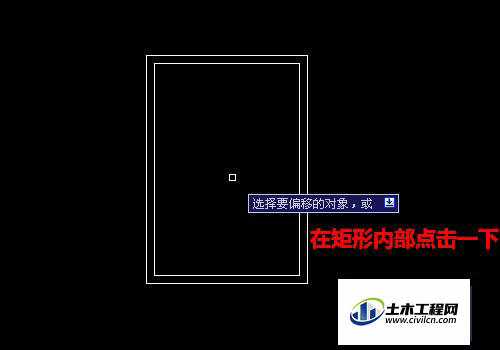

在矩形内部点击一下，表示该矩形向内偏移10个单位，如下图所示：
第6步

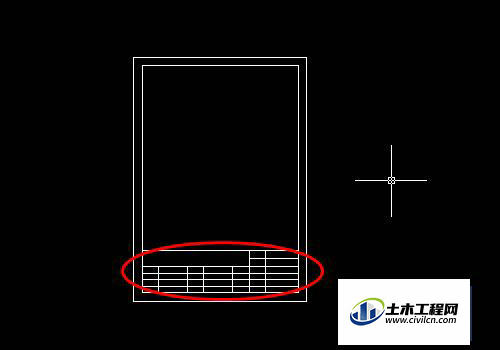

（2）制作标题栏表格。使用直线命令“L”和偏移命令“O”，画出如下图所示的表格。
第7步
（3）制作标题栏项目。输入多行文字命令“T”，按空格键确认。
第8步

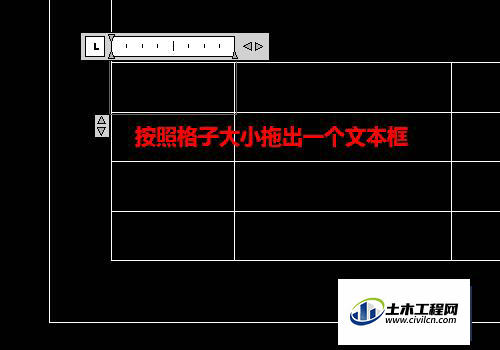

按照表格中单元格的大小拖出一个文本框，如下图所示：
第9步

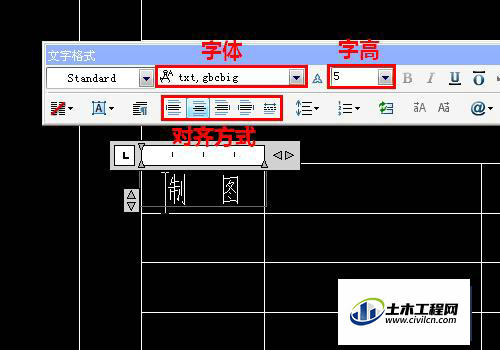

输入“制 图”，调整对齐方式、文字高度、字体等参数，完成后按 Ctrl + Enter 确认。
第10步

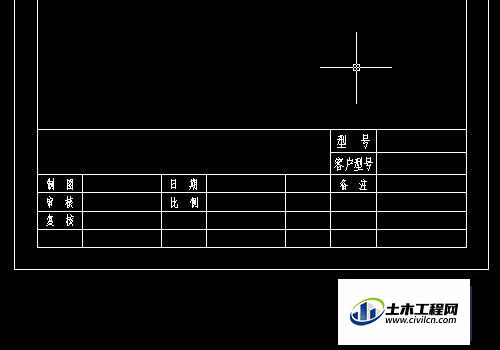

按照同样的方法，将标题栏中其他的项目都填写完整，此处我就随便写几个了。
第11步

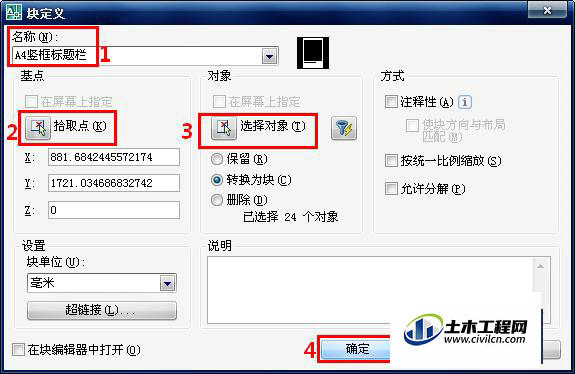

（4）将图框和标题栏做成块。输入块命令“B”，按空格键确认，打开“块定义”对话框。
第12步

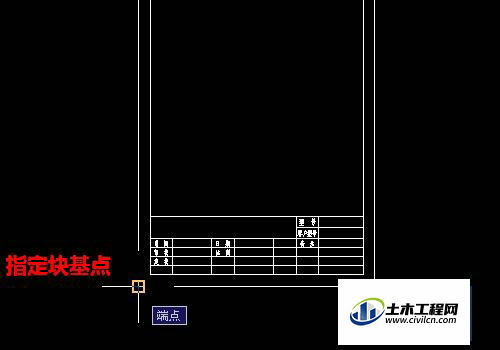

首先定义块的名称，这里我取名为“A4竖框标题栏”，再指定块基点，这里我选择图框左下角的点为基点。
第13步

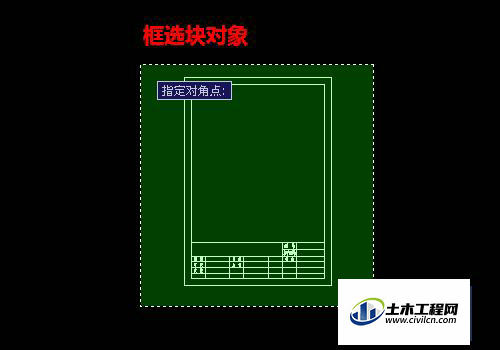

然后选择对象，这里我选择整个外框和标题栏，按空格键确认。
第14步
定义名称、指定基点、选择对象这三个必要步骤完成后，单击【确定】按钮。
第15步

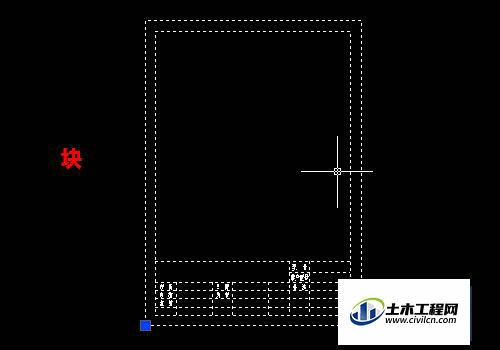

现在，整个图框和标题栏已经变成了一个块，变成了一个整体。然后将这个文件保存下来就可以了。
总结
1、制作A4竖向的图框
①电脑打开AutoCAD软件；
②执行矩形命令“REC”，画一个A4大小（210*297）的外框；
③执行偏移命令“O”，将矩形外框向内偏移10个单位。
2、制作标题栏表格
使用直线命令“L”和偏移命令“O”，画出标题栏表格。
3、制作标题栏项目
①执行多行文字命令“T”，拖出一个与单元格相同大小的文本框；
②输入标题栏项目，调整文字对齐方式、字高、字体等参数，退出多行文字。
4、将图框和标题栏做成块
①执行块命令“B”；
②定义块名称、指定块基点、选择块对象，确定；
③将制作的块文件保存。
