CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中， 施工图中原位插入参照底图，对图与图之间原位粘贴、放线图等有重大帮助，让我们绘制图纸的时候也更加精准，可是CAD怎么直接插入参照底图呢？下面来分享方法给大家。
方法/步骤
第1步
打开CAD，在顶部插入菜单下找到并点击“附着”按钮。
第2步
此时系统会弹出选择参照文件对话框，在底部文件类型选框后点击下拉选择“dwg”格式。
第3步
在文件列表中选择需要当做底图使用的文件。
第4步
选中后该文件在右侧会进行简单预览，以此确认此文件是否为需要插入的参照底图。

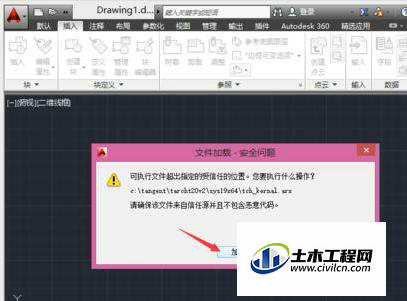

第5步
如果参照底图为第三方插件所绘制，则会弹出提示是否加载插件，选择是。

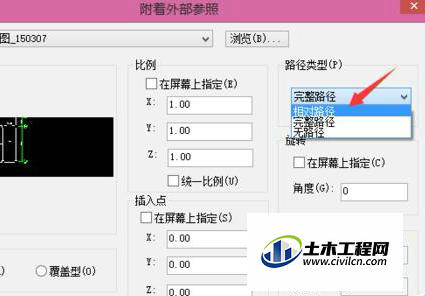

第6步
点击加载后，在插入点下取消勾选“在屏幕上指定”，然后在路径类型下选择相对路径。
第7步
如果绘图文件没有进行保存，则会弹出提示，先将文件进行保存即可，文件保存后，即可设置相对路径。
第8步
总结：
1.打开软件，点击插入菜单下的附着，调出文件选框。
2.在选框下更改文件类型为dwg。
3.点击需要插入的参照底图，并在预览中查看。
4.选中后在软件中加载，取消插入点下的对勾，路径更改为相对路径。
5.保存文件，再设置相对路径。
