CAD是一款非常实用的绘图建模软件。软件的应用领域广泛，如建筑、土木工程、电器工程和制造业等，都非常的受欢迎。在建筑图纸中，阳台是必须要话的部分，但是CAD建筑平面图的阳台怎么画？很多朋友不知道平面图怎么表达阳台，那么不明白具体操作步骤的小伙伴们，快来看看下面的图文教程吧！
方法/步骤
第1步

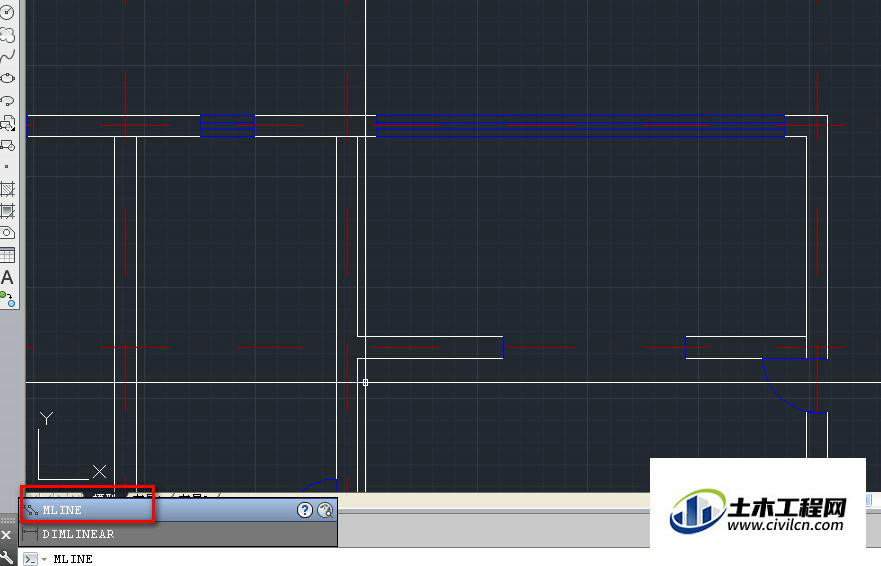

打开CAD，打开绘制的建筑平面图，在命令行输入mline命令，如下图。
第2步

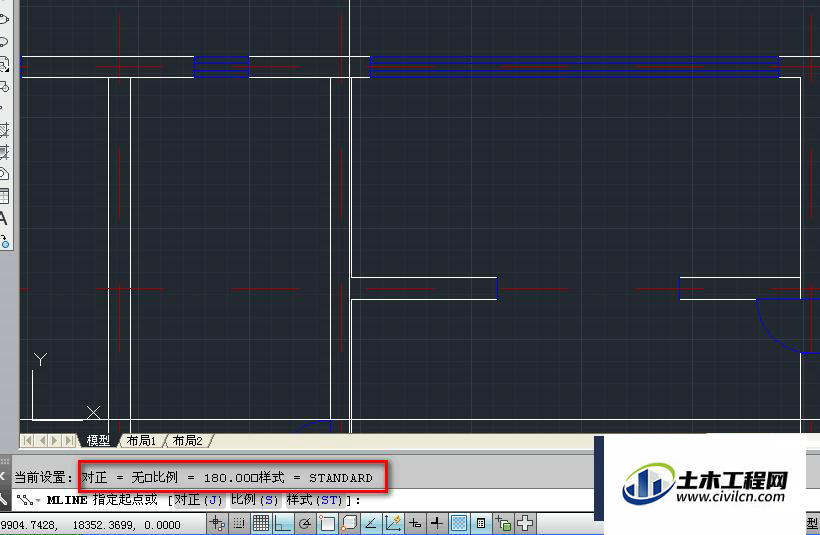

我们设置多线的样式和比例等参数，如下图。
第3步

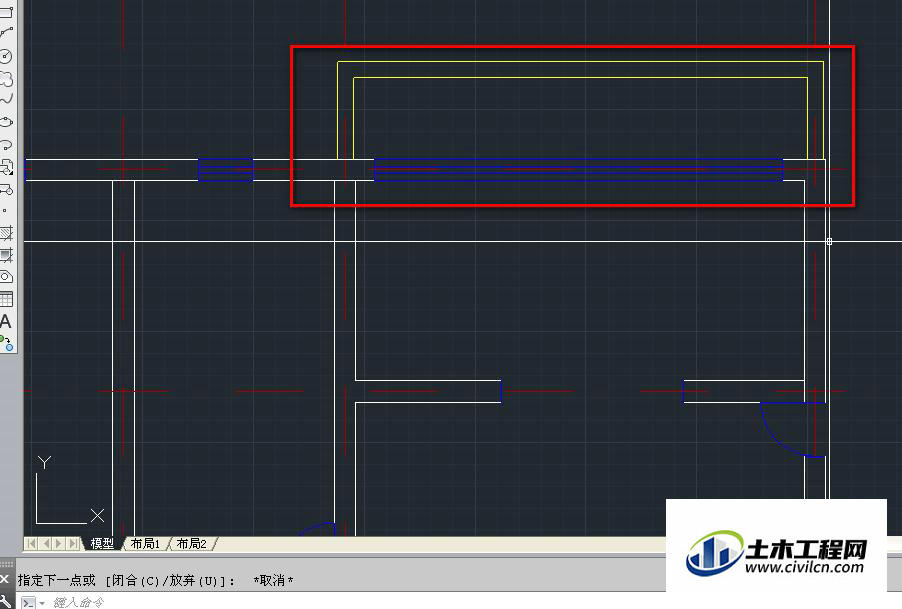

根据提示和相关阳台的参数来绘制阳台，如下图。
第4步

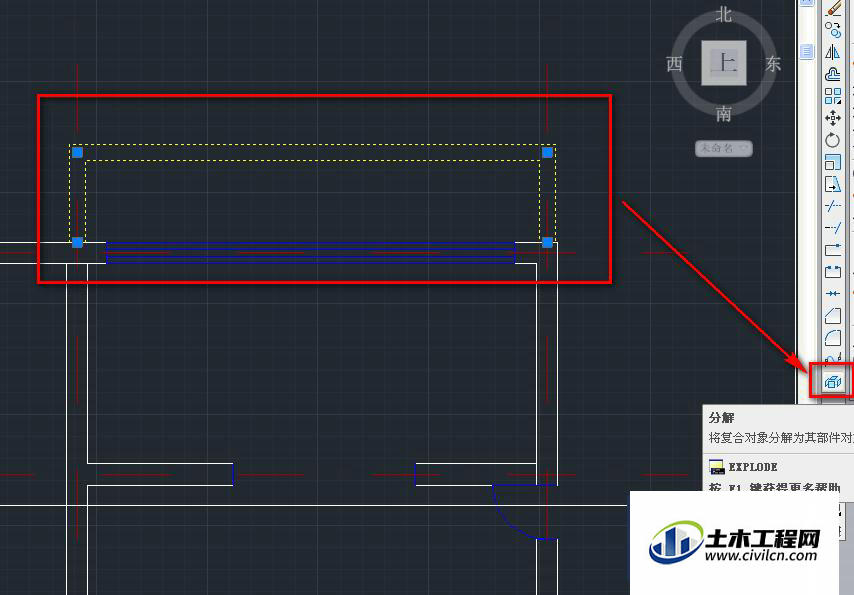

选择绘制的多线，选择分解命令，如下图。
第5步

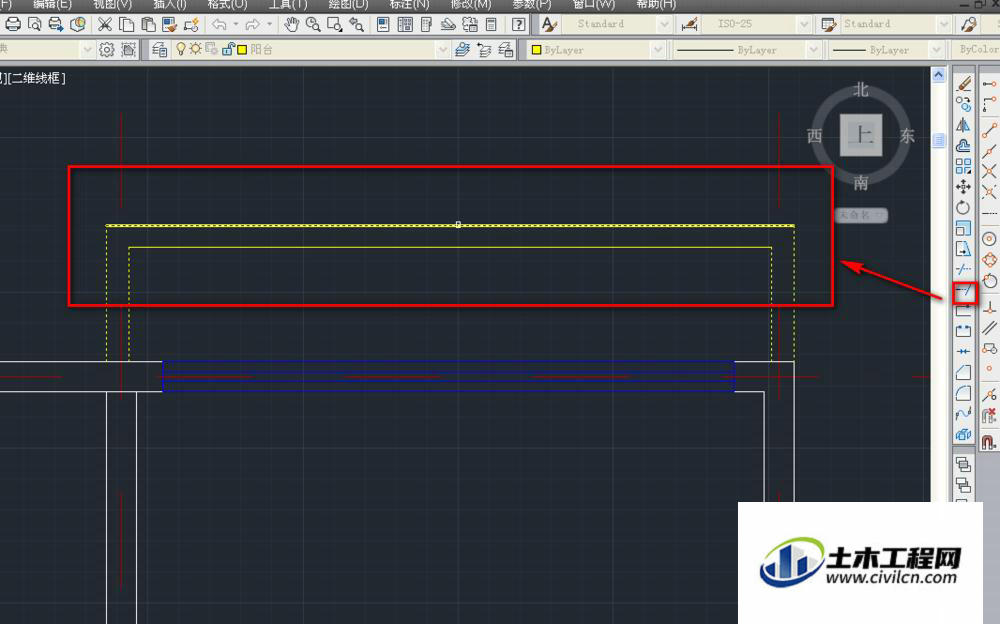

点击移动命令，选择要移动的线段，进行移动，如下图。
第6步

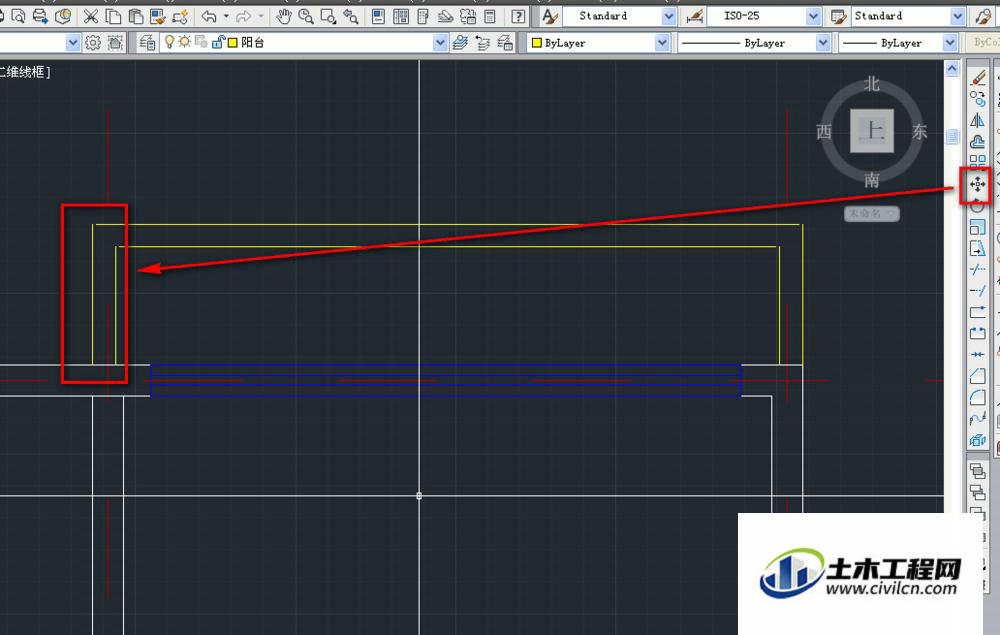

同样使用移动工具，再移动另一侧，如下图。
第7步

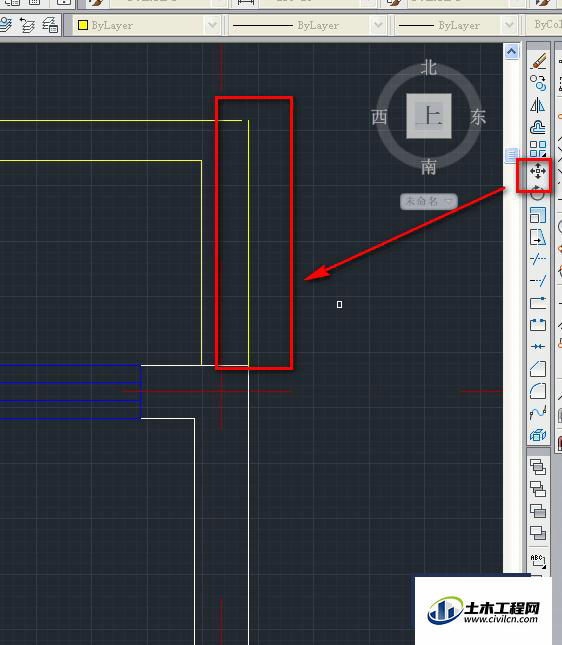

再使用延伸命令，将因为线段移动出来的空隙补上，如下图。
第8步

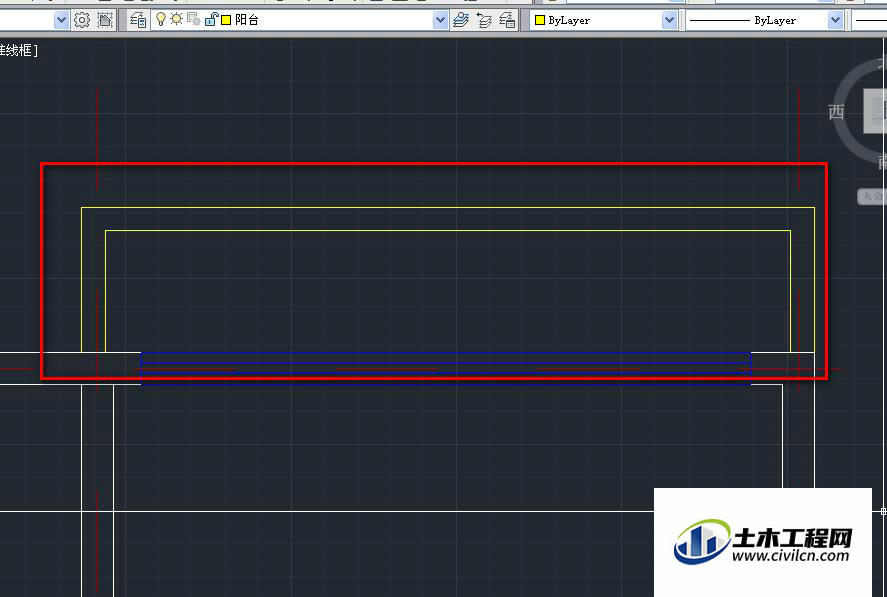

这样我们就绘制完了整个阳台，如下图。
温馨提示：
以上就是关于“CAD绘制建筑平面图中的阳台”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
