什么是矩形阵列，很多小伙伴都不知道这个工具的使用，以及这个工具的作用，所以也不知道CAD怎样进行矩形阵列。但这个工具可以让我们快速的复制出指定的图形，下面就来告诉大家这个工具的使用。
方法/步骤
第1步

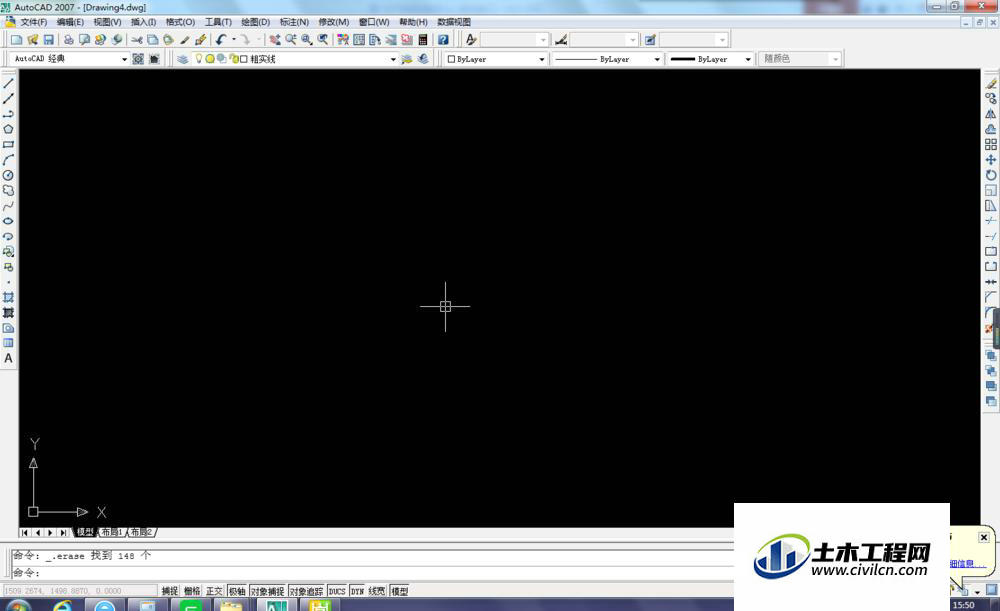

打开CAD，新建一个空白文件
第2步
画一个圆，直径10，为了方便待会儿的演示。
第3步

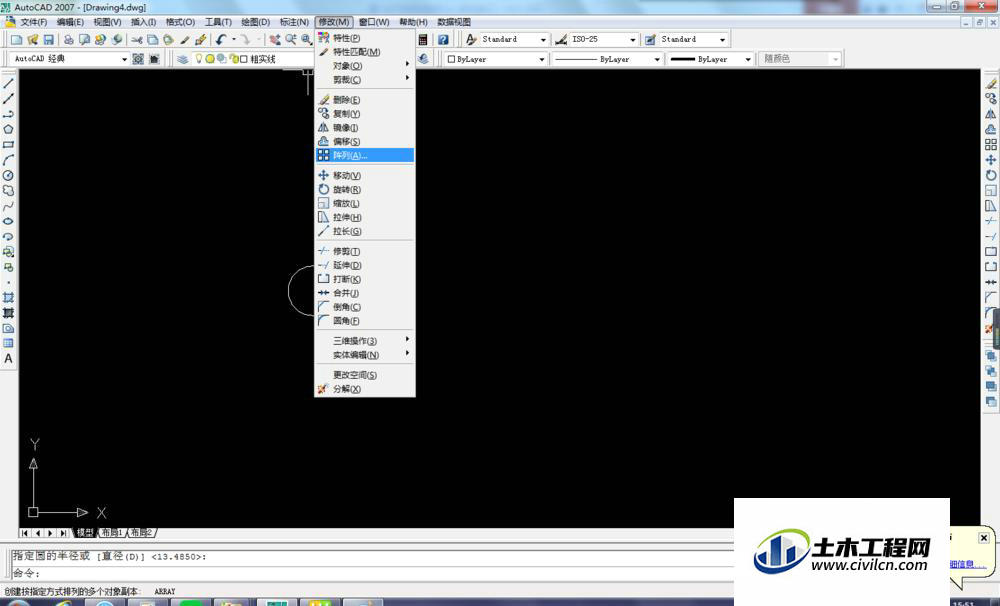

激活阵列命令，进入阵列状态。方式有多种
第一种：执行【修改】-【阵列】
第二种：点击工具栏中的快捷图标
第三种：输入字母“AR”，回车
第4步

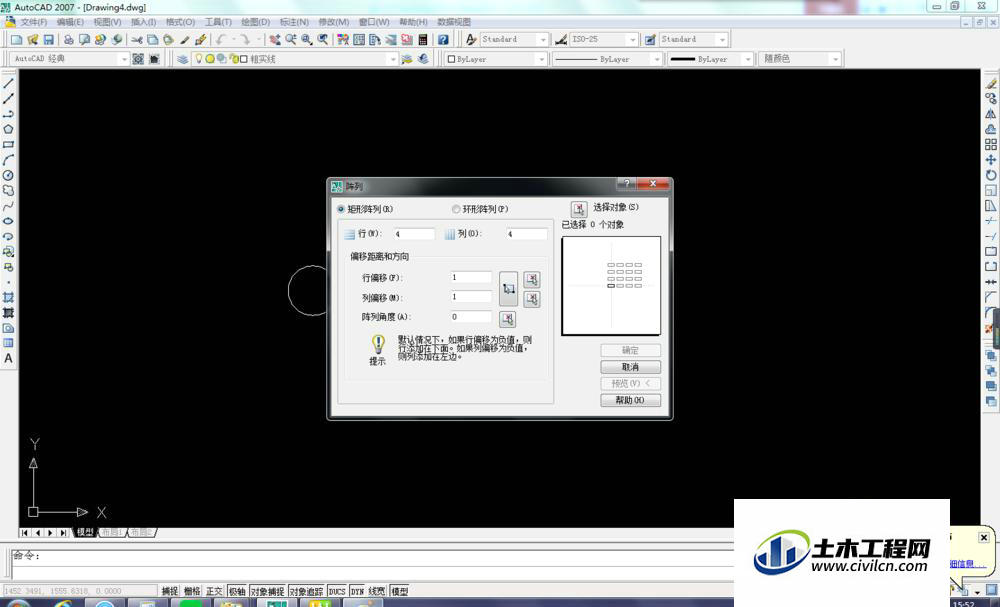

进入阵列操作界面，一般默认的就是矩形阵列。
第5步

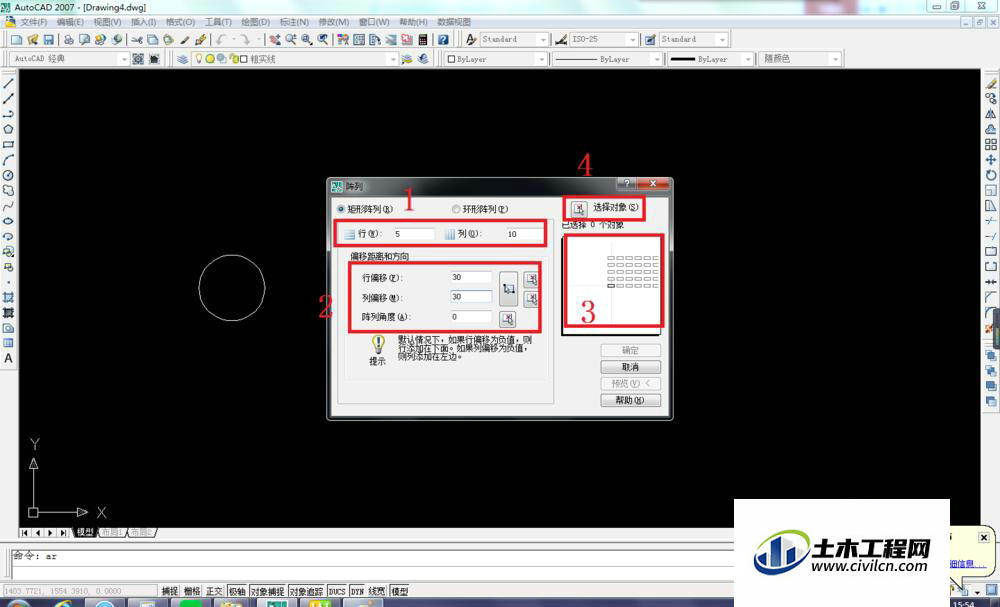

设置参数，如下图
1.设置行数和列数
2.设置行偏移距离和列偏移距离以及阵列角度，不过角度一般都不设置。
3.在下列第三个红色框选内看效果
4.点击下列第四个红色框选内的图标进行阵列对象的选择。
第6步

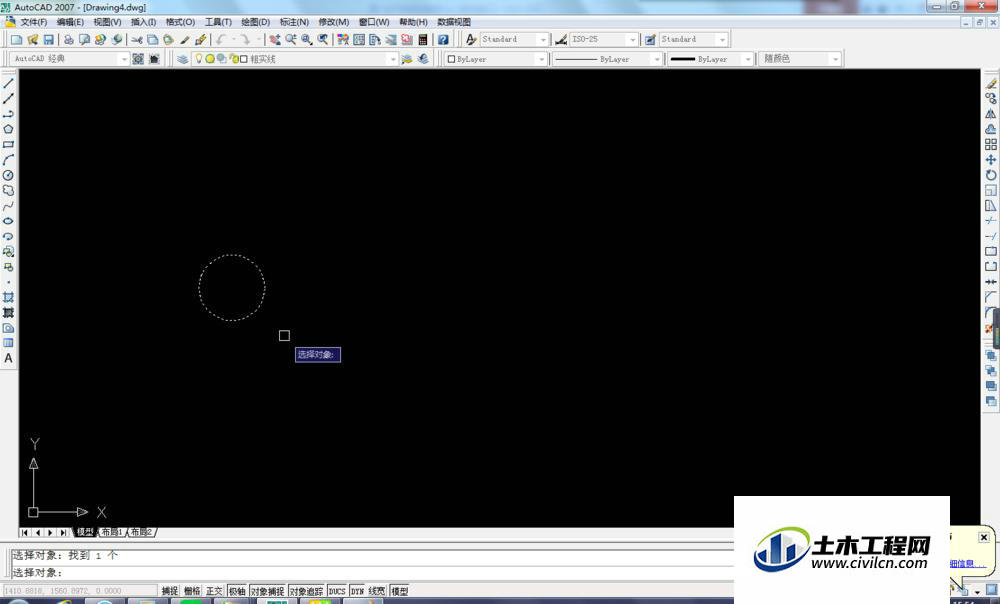

点击选择对象之后，就出现下图中的情形，然后移动鼠标，点击之前画好的圆，如下图所示，这就选中了需要阵列的对象，然后直接回车。
第7步

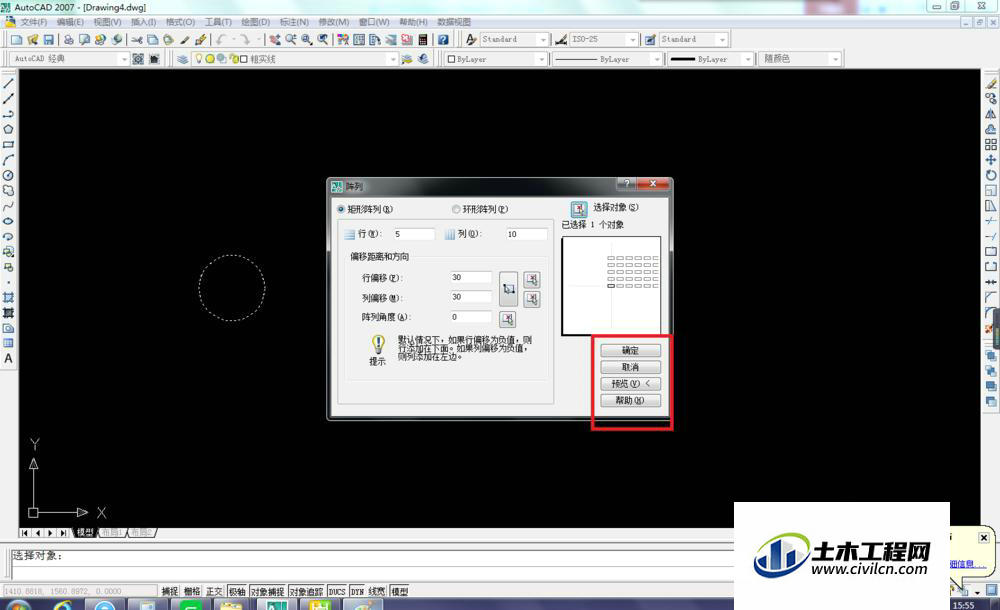

选中对象，单击回车之后，就回到了阵列的操作界面，这个时候，可以看到下图中红色框选内的“确定”和“预览”两个按钮亮了。
第8步

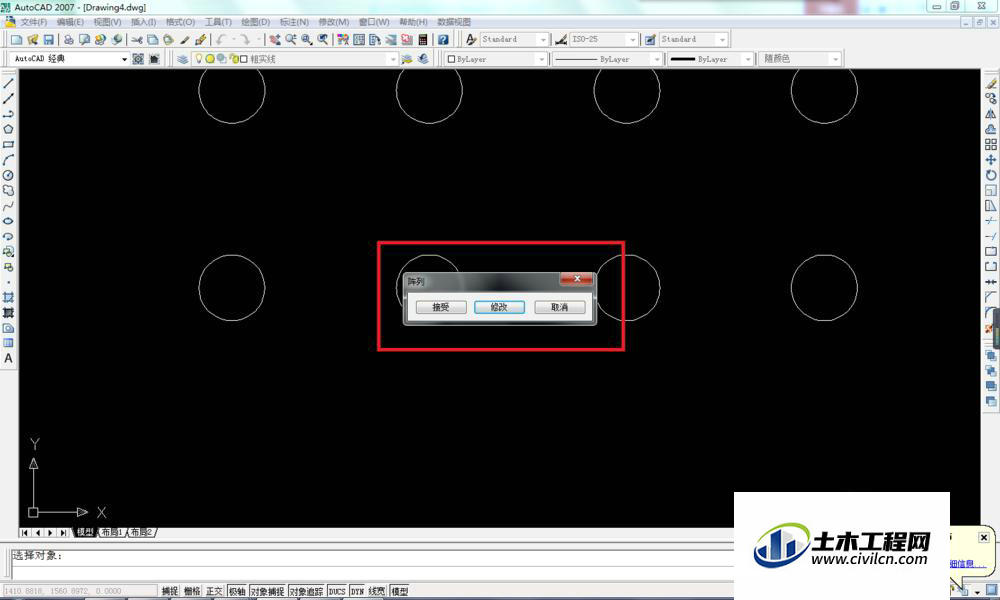

点击预览，就如下图所示，然后可以选择确定，也可以选择修改。
选择确定，就保持这样，阵列完毕，
选择修改，则回到阵列操作界面。
第9步
这是阵列完毕的效果，你们可以数一数顺便测量一下看看，是否是5行10列共50个，并且每个相距30。
