CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在工程图中，如果要对零件进行剖切，那么切到的部分一般都要加上剖面线，这时就需要用到填充，可是CAD中填充命令如何灵活使用呢？下面就来带大家熟悉这个工具的使用。
方法/步骤
第1步

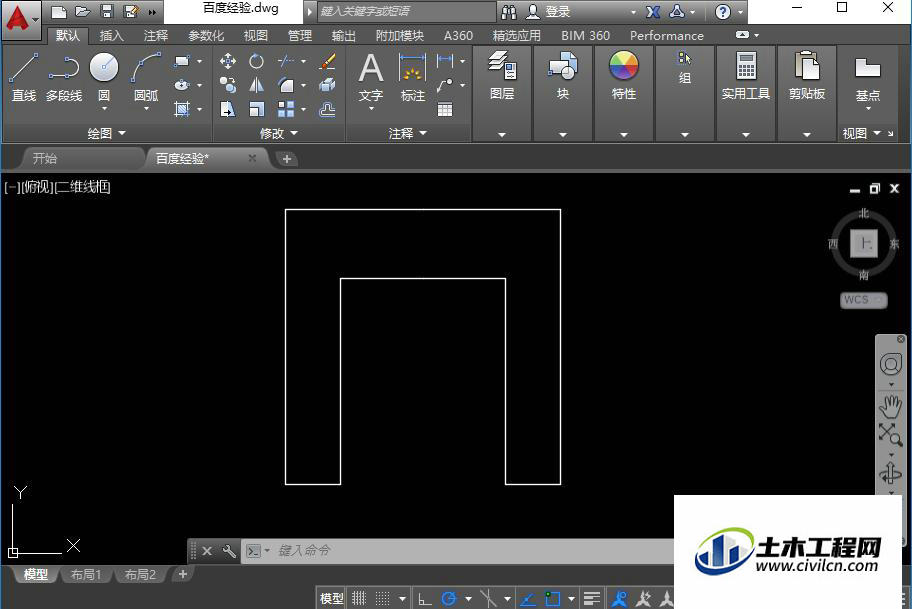

如下图，现在我们需要给下面截面添加剖面线
第2步

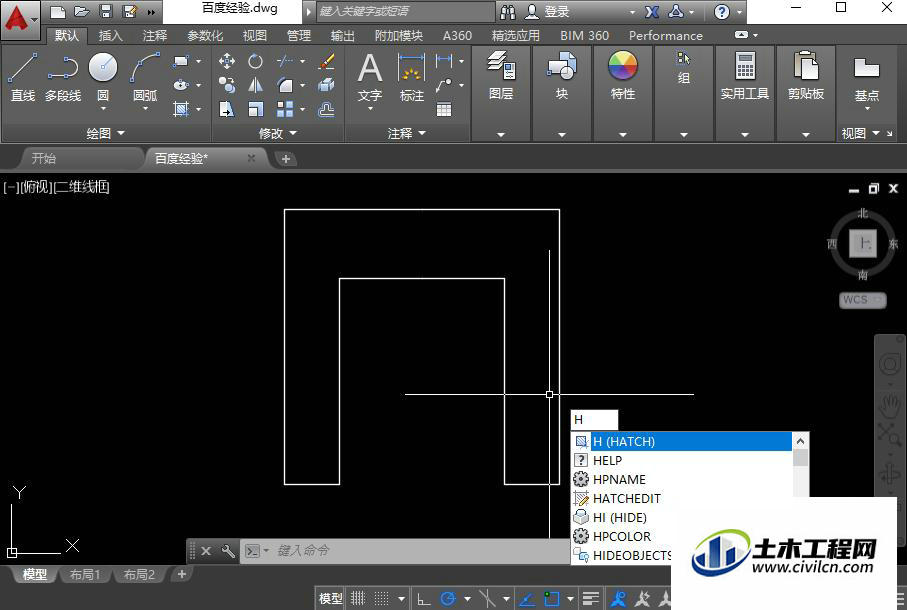

在命令栏中输入填充命令的快捷命令“H”，按一下空格键
第3步

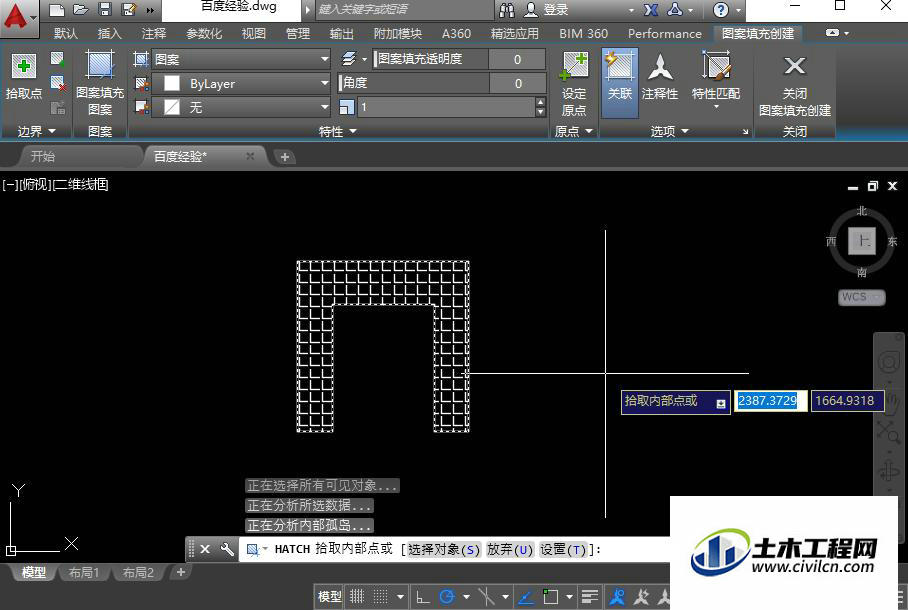

提示我们拾取内部点，在封闭的区域内点一下鼠标左键拾取
第4步

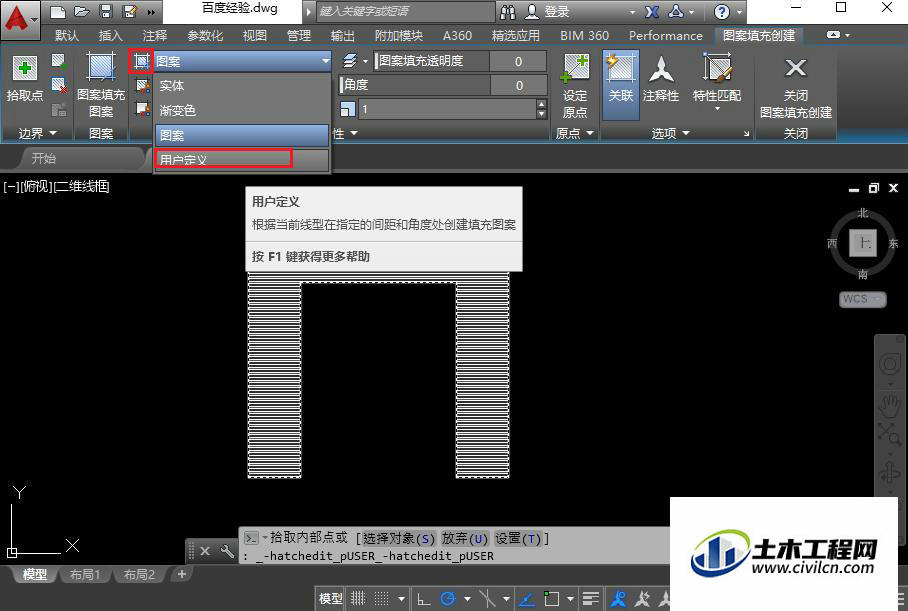

图案填充类型选择用户定义
第5步

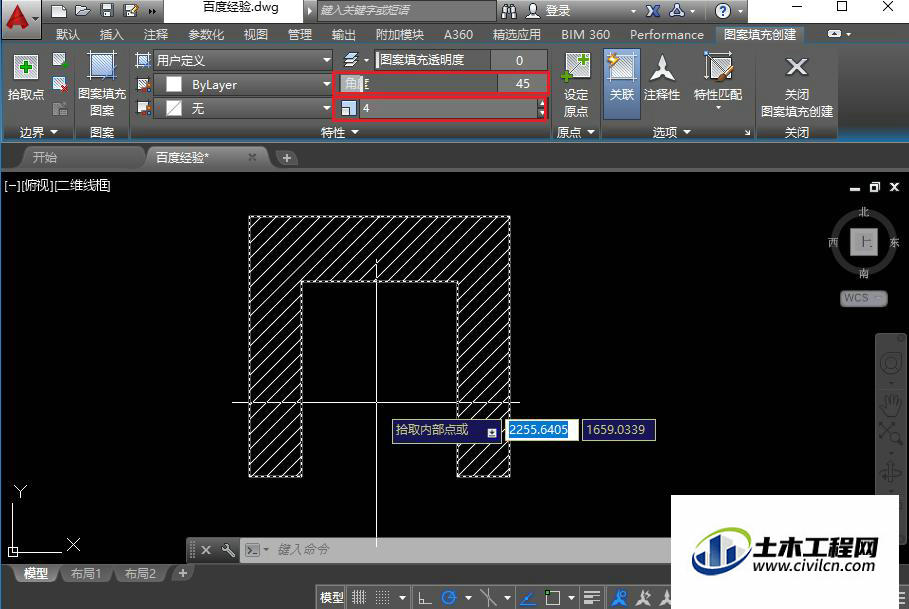

角度值改为45，比例改为4
第6步

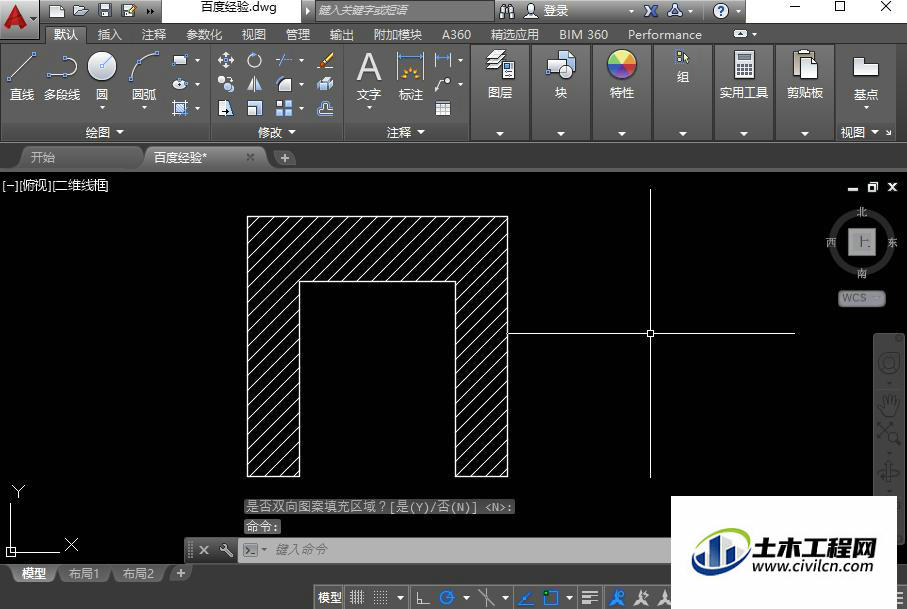

设置完后，按一下空格键完成填充
温馨提示：
以上就是关于“CAD中填充命令的运用”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
