CAD软件是一款二维绘图软件，广泛应用于机械，建筑和航天领域。其中的标注样式设置是方便我们进行标注修改的。正确的设置对我们的标注规范和标注效率有很大帮助。下边来详细讲解CAD如何设置标注样式中符号和箭头吧！
方法/步骤
第1步

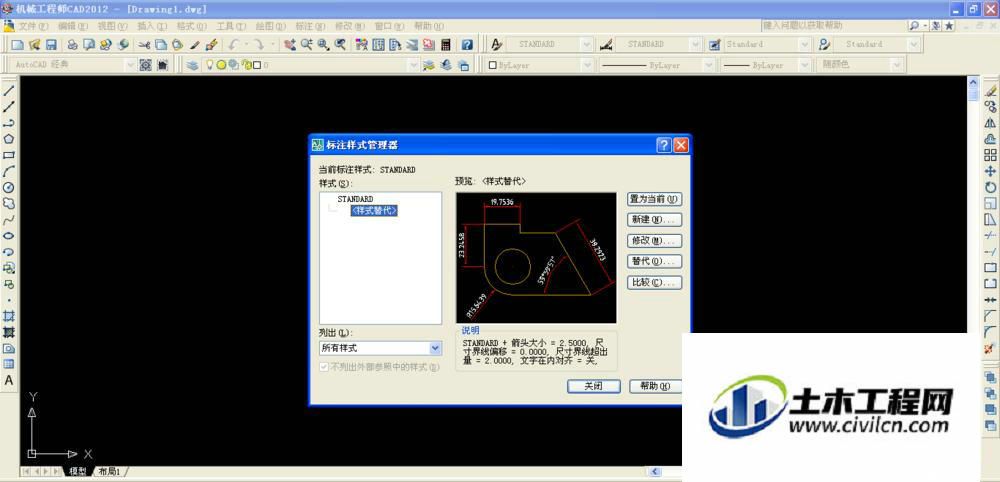

首先打开Autocad软件，进入主页面，在菜单栏中依此点击：标注—标注样式，进入标注样式管理器对话框。
第2步

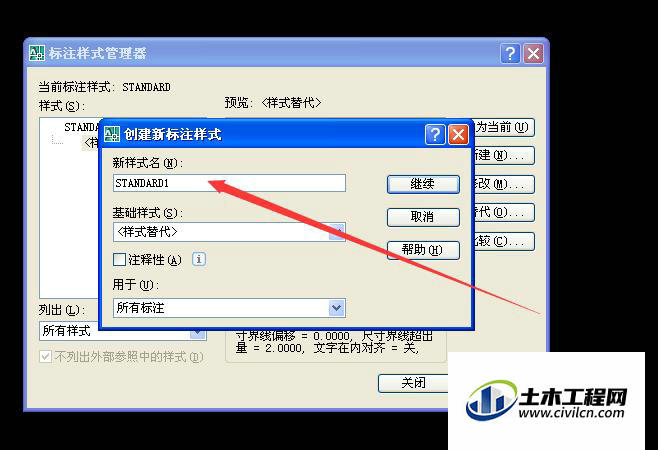

点击：新建，进入新建对话框，设置新建样式名字，如图所示，点击继续，进入下一页面。
第3步

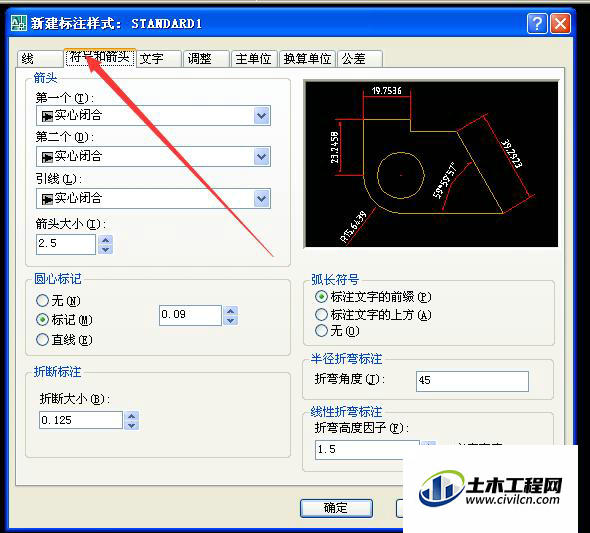

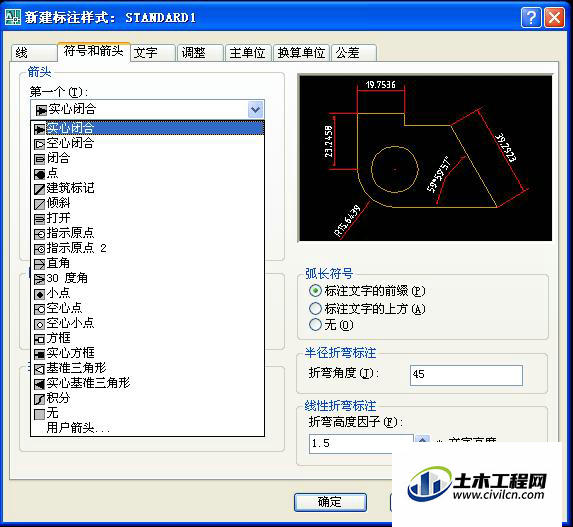

点击：符号和箭头，进行具体设置。在箭头选择项中，我们要设置标注的尺寸线两端的箭头的样式。第一个下拉箭头，会看到有很多标注样式，有空心，点，闭合，建筑标注，等等，这里我们选择实心闭合。
第4步

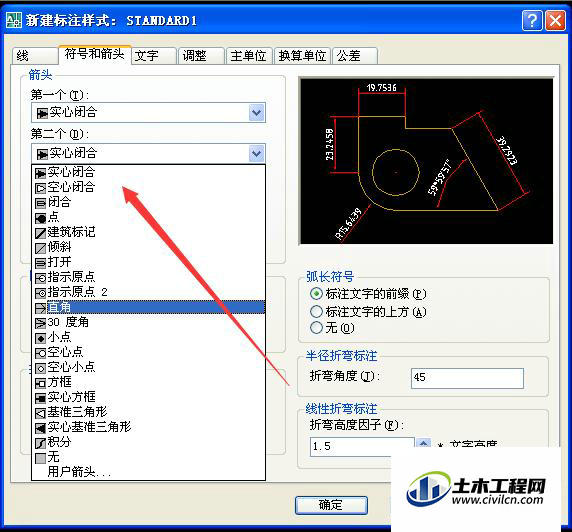

第二个箭头，同样我们也可以通过下拉箭头，选择我们要设置的箭头样式。这里选择实心闭合。
第5步

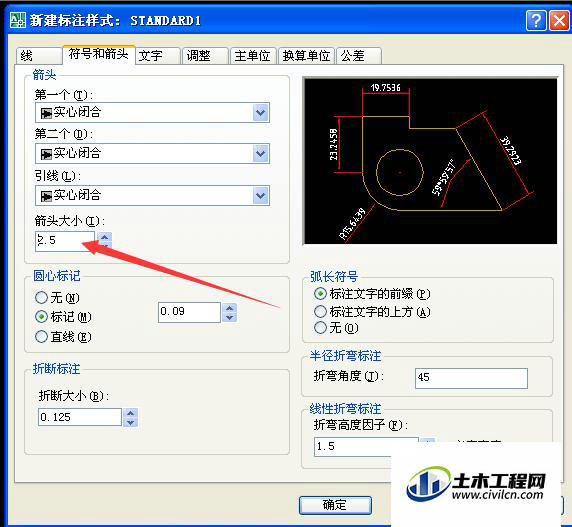

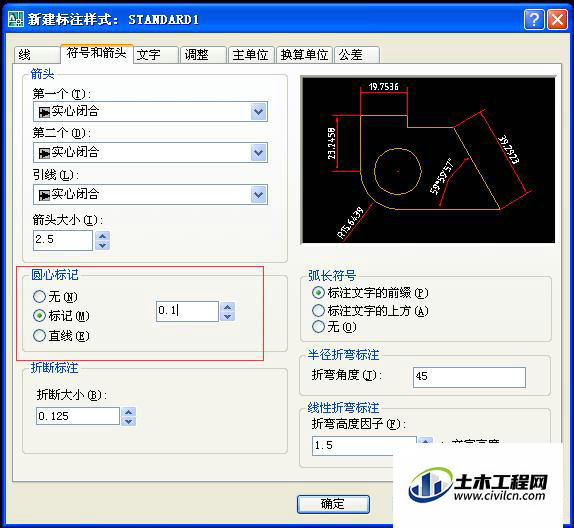

箭头大小中，我们设置数值2.5。圆心标记是我们要标注圆的时候，圆心显示标记，这里选择：标记，数值0.1，如图所示。
第6步

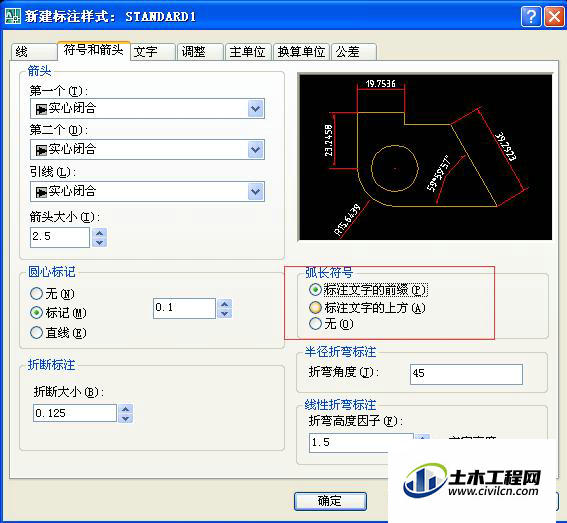

在：弧长符号中，我们选择：标注文字的前缀，这是标注弧长常用的标注形式，弧长符号在文字前边。
第7步

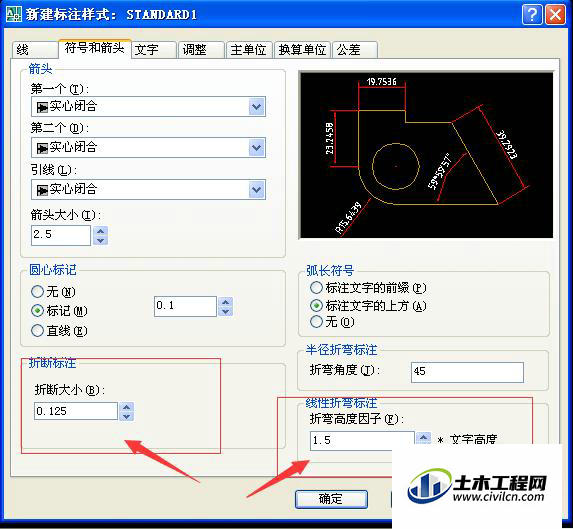

折断标注和线型折弯半径两项，调整合适的数值，或者系统默认的数值即可。如下图所示。
温馨提示：
以上就是关于“CAD标注样式中符号和箭头怎么设置？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
