CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，不是矩形阵列，就是圆形阵列，都是按照固定的命令来进行操作，那么CAD怎么进行不规则形状阵列呢？也就是说能不能按照自己想要的方式来阵列，本次就来告诉大家方法。
方法/步骤
第1步

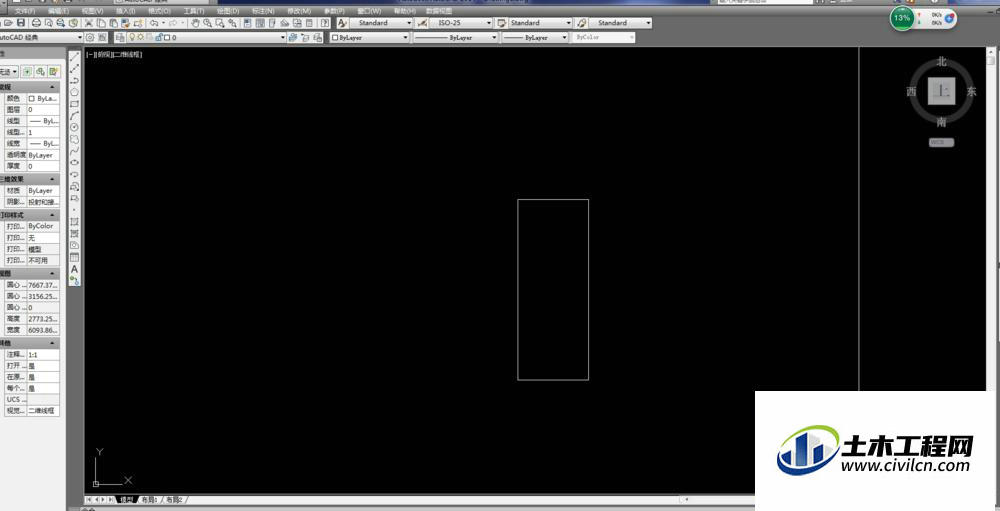

首先创建一个需要阵列的图形，随便画一个形状
第2步

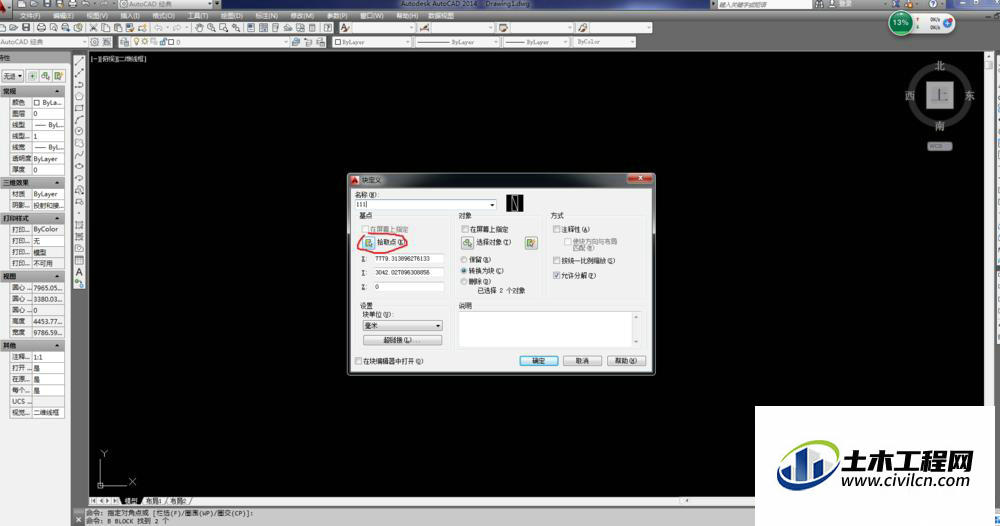

把需要阵列的图形存成块
第3步

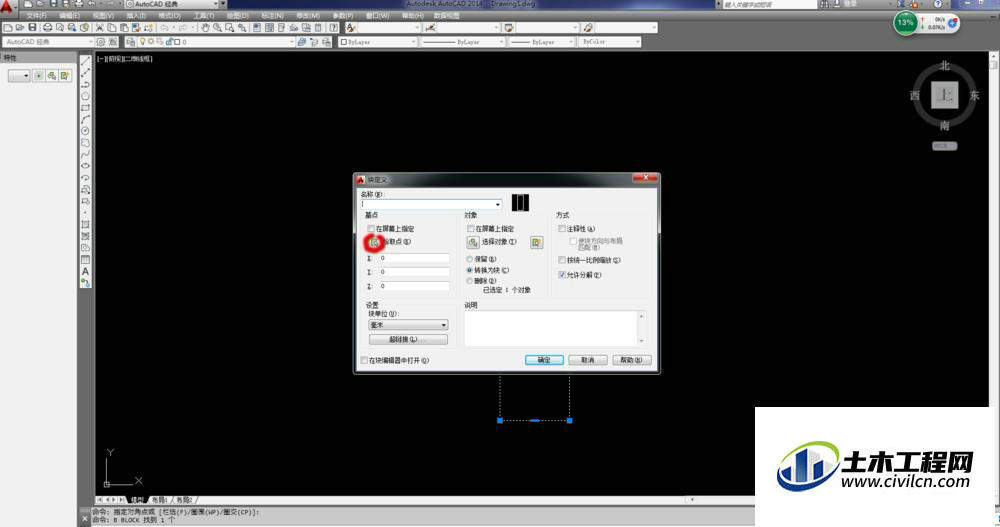

存成块的时候，拾取图形的中心点
第4步

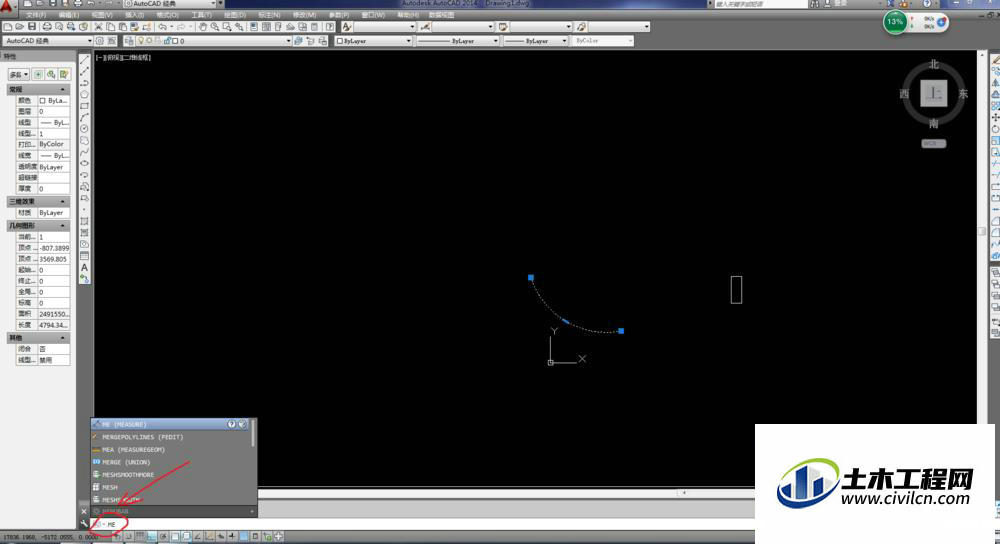

选择需要阵列的路径，输入快捷键【ME】，【回车】，选择路径，路径变成虚线后
第5步

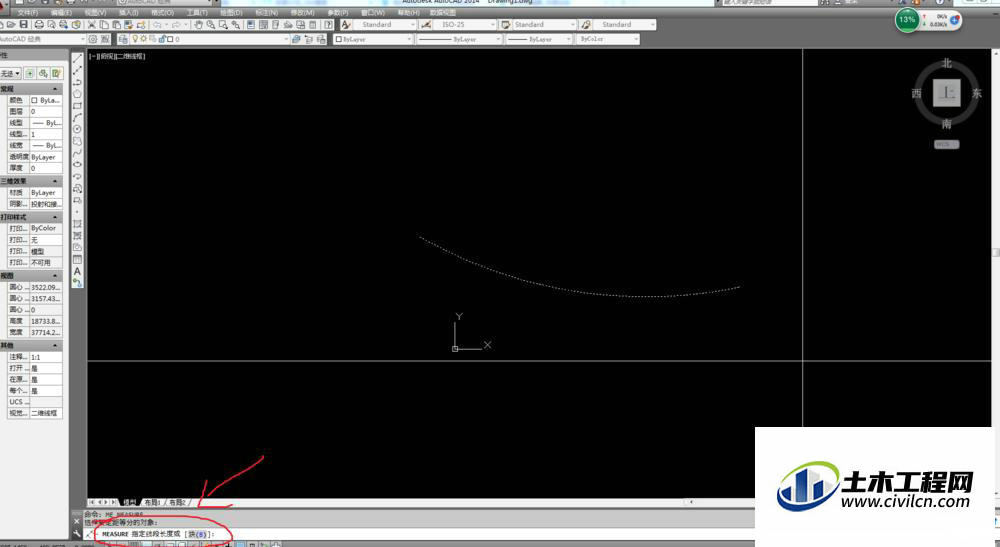

按左下角命令指示，先输入快捷键【B】,【回车】
第6步

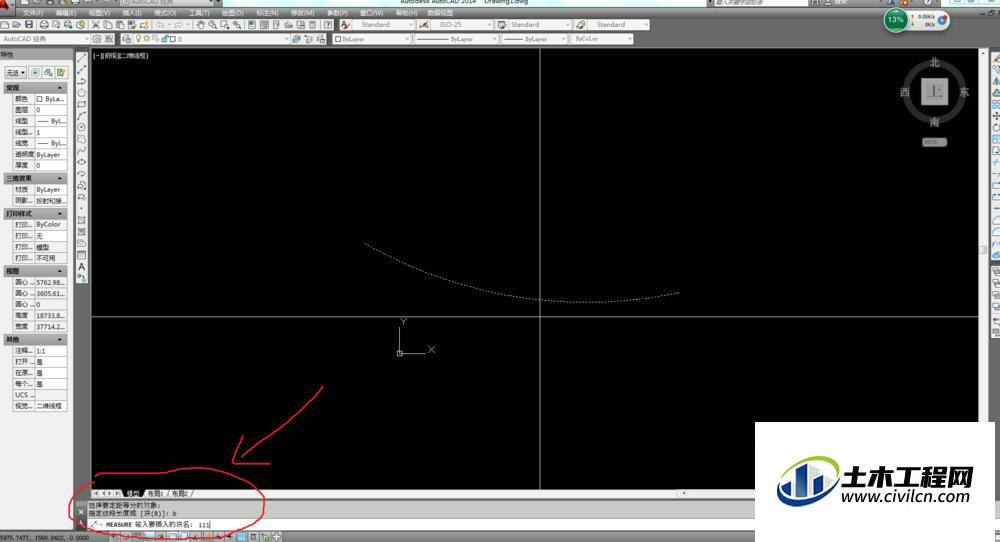

再按左下角提示输入前面存的块的名字
第7步

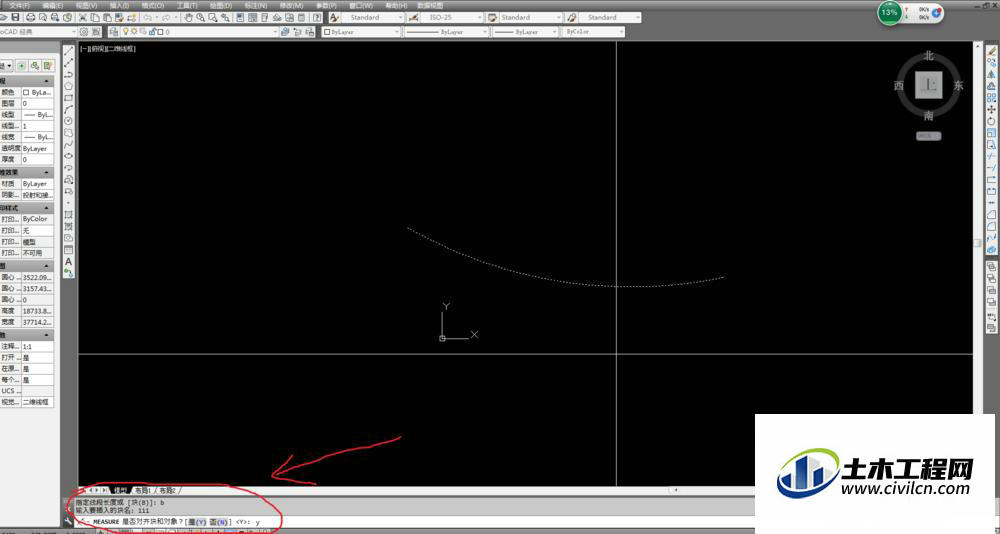

问是否对齐对象，输入Y
第8步

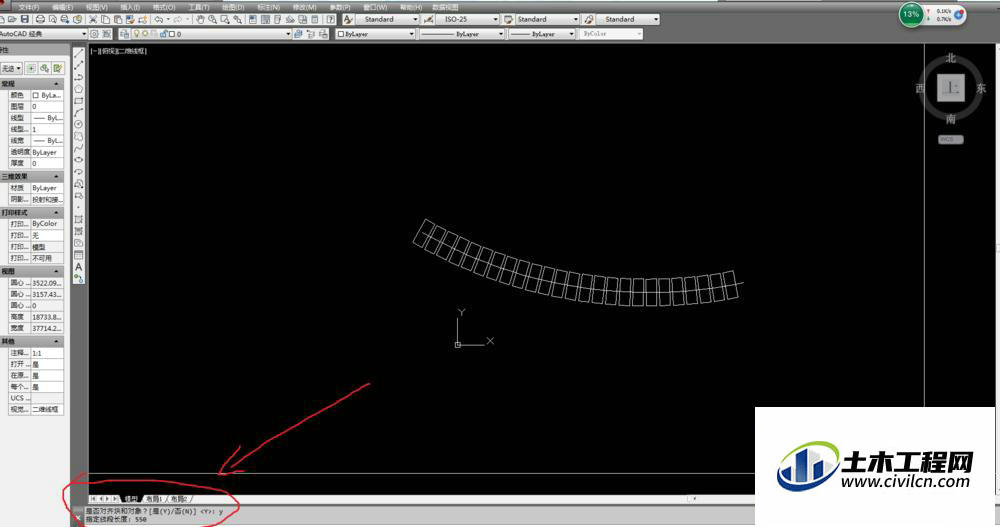

指定线段长度，就是块与块之间的距离
第9步

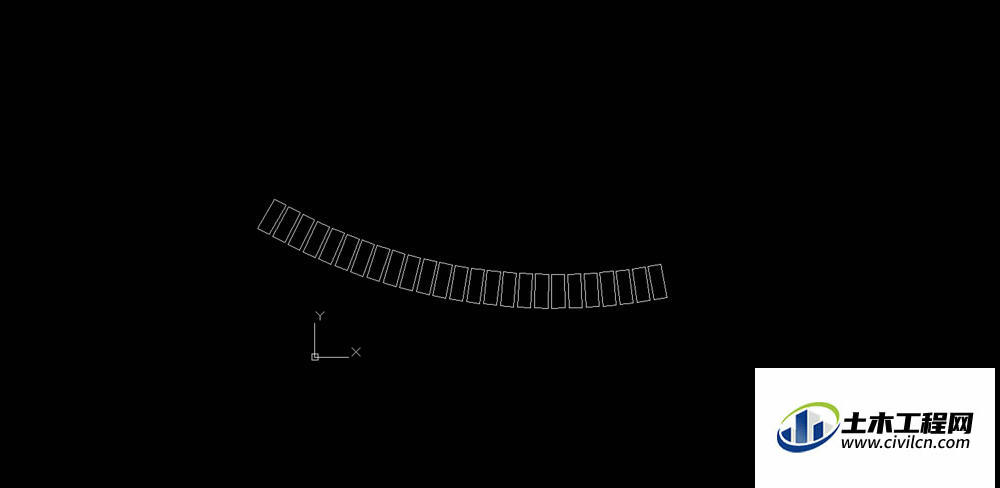

完成
温馨提示：
以上就是关于“CAD中不规则形状阵列怎样用？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
