CAD是一款非常精密的软件，在制作钢结构或者土建等领域上，都会需要使用到CAD，软件还有大量的工具方便我们制图。CAD软件中为我们提供了许多普通的线型，但一些图纸中这些线型无法满足我们，所以CAD怎样自定义带字形的复杂线型？本次就来给大家分享详细的操作步骤，需要的小伙伴们快学起来吧！
第1步

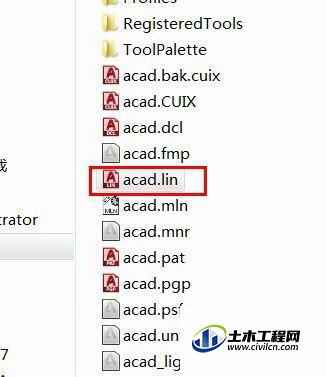

我们搜索到想要编辑的字形文件ACAD.LIN，双击该文件用记事本打开。
第2步

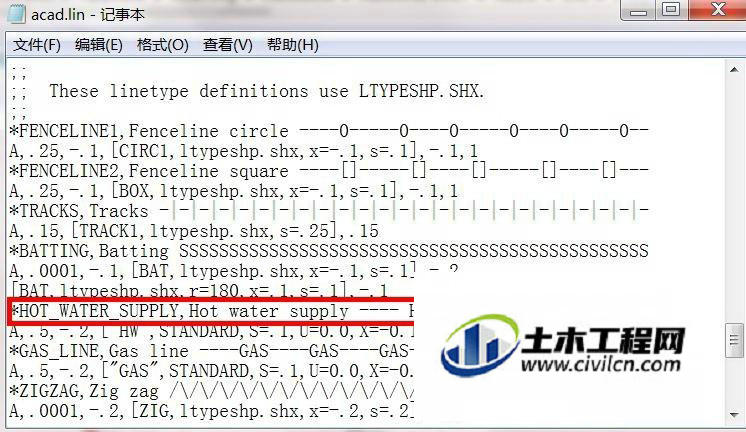

再次熟悉下线型定义的格式。一共分为两行第一行*线型名称,线型描述名称和描述之间的分隔符为半角逗号。后面的第二行也一样，必须使用半角逗号。
第3步

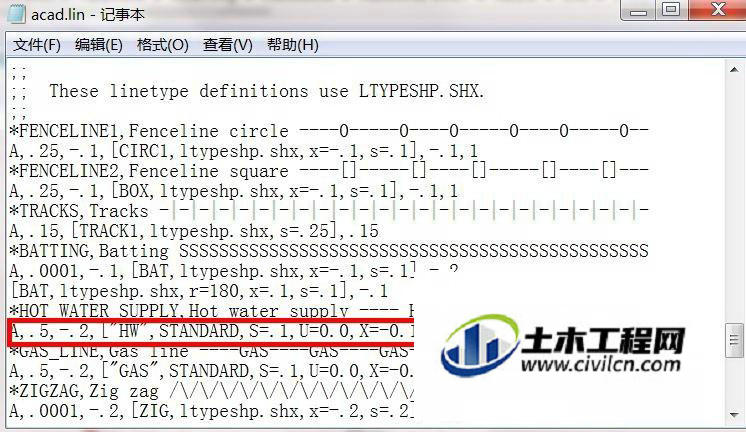

第二行A,定义1,定义2——这里是正式的线型定义行。行首必须是大写“A”，对于带字形的线型来说，涉及到四种对象：直线，用正数定义长度；空格，用负数定义长度；点，用0来标识；字形，用[ ]里面的一串代码定义。
第4步

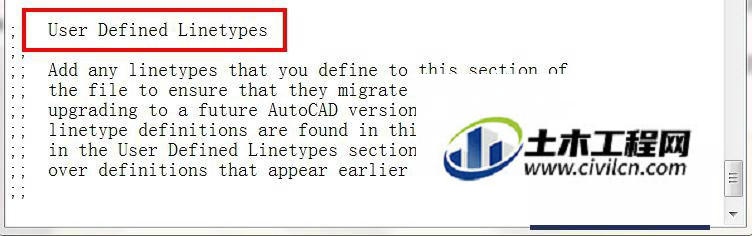

这次我们来定义一条“三八线”，也就是“---- 38 ---- 38 ---- 38 -----”这样的一条线。仅用于演示如何定义带文字的线型，不具备实用价值。来到ACAD.LIN文件的最后一段，即用户自定义区域。
第5步

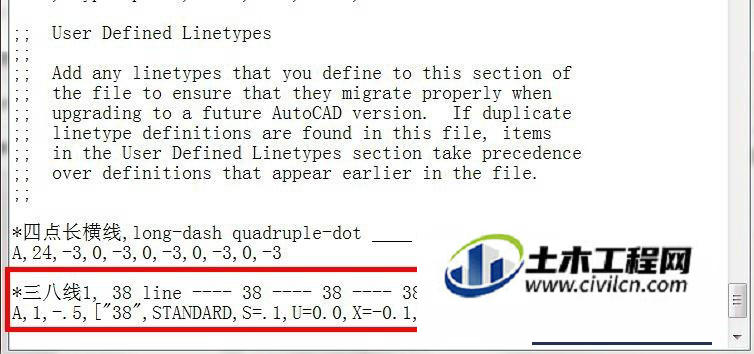

*三八线1, 38 line ---- 38 ---- 38 ---- 38 -----我给这个新线型起的名字叫“三八线1”，后面是线条大概的样子，便于以后选用做参考A,1,-.5,["38",STANDARD,S=.1,U=0.0,X=-0.1,Y=-.05],-.5“A”之后，我定义了1单位长度的线段，0.5长度的空格。后面就是重头戏，定义插入线条内的文字字形。[ ]里面第一项就是字形的内容，我定义的是“38”。后面紧跟着定义字形参考的文字样式，建议用"STANDARD”。然后是4个数字参数：S-缩放比例，U-旋转角度，XY-缩进长度。字形定义结束。最后在定义0.5长度的空格。线型定义结束
第6步

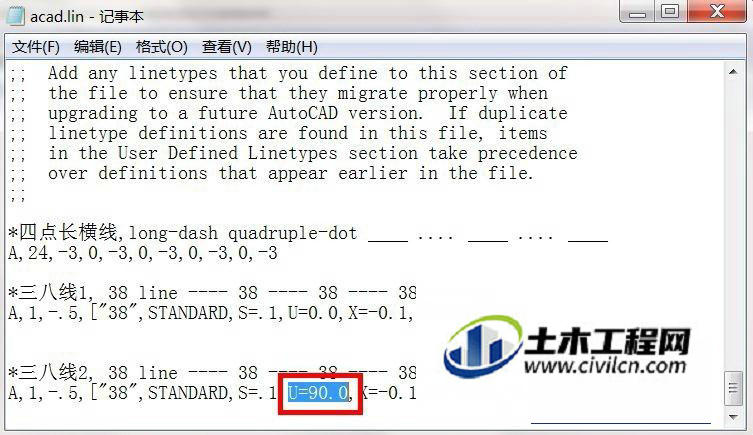

这里我又定义了一个“三八线2”的线型，与上面的线型定义几乎一样，除了U（旋转角度）改成了90度。让大家对照真实的CAD表现，对这个参数有更深的认识。
第7步

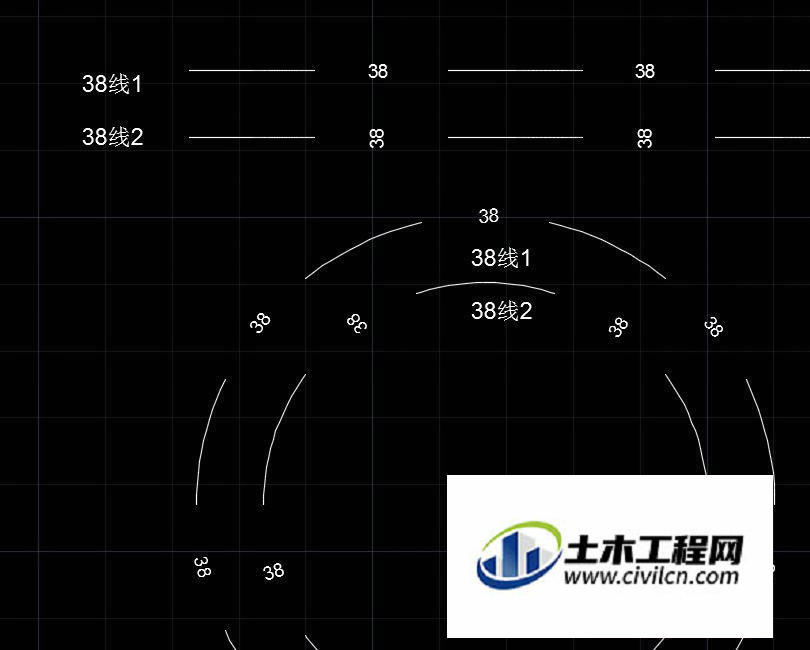

如何插入新线型，请参考我上一篇经验，最后用新线型制图的效果就是图片中的样子。怎么样？还满意吗？是不是对旋转参数U的定义已经心中有数了？如有疑问，请私信我。有问必答
温馨提示：
以上就是关于“CAD如何自定义带字形的复杂线型？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
