CAD是一款非常实用的绘图建模软件。软件的应用领域广泛，如建筑、土木工程、电器工程和制造业等，都非常的受欢迎。一些机械图还需要绘制散热器，散热器的款式有很多，有的小白不知道在CAD中如何画散热器，那么不清楚操作的小伙伴们，快来参考下面教程的操作方法吧！
第1步

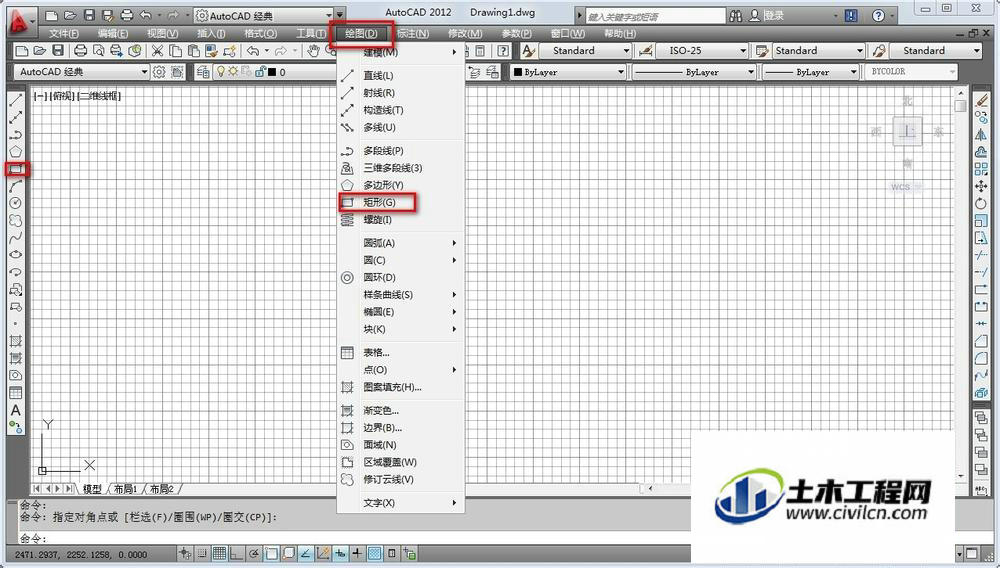

首先，我们先画一个100*50的矩形，画矩形的方法三种，我们可以在菜单栏中进行“绘图”到“矩形”，也可以直接在绘图工具栏中直接点击矩形工具，同时我们也可以直接按快捷键REC。如图所示。
第2步

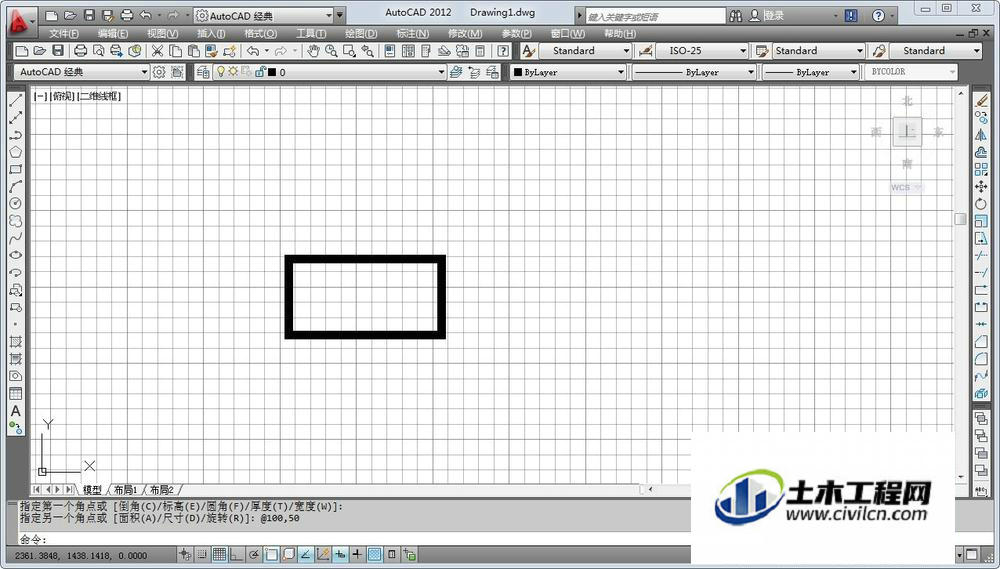

我们设置矩形的线的宽度是5mm，厚度是20mm。如图所示，那我们如何设置线宽和厚度呢？
第3步

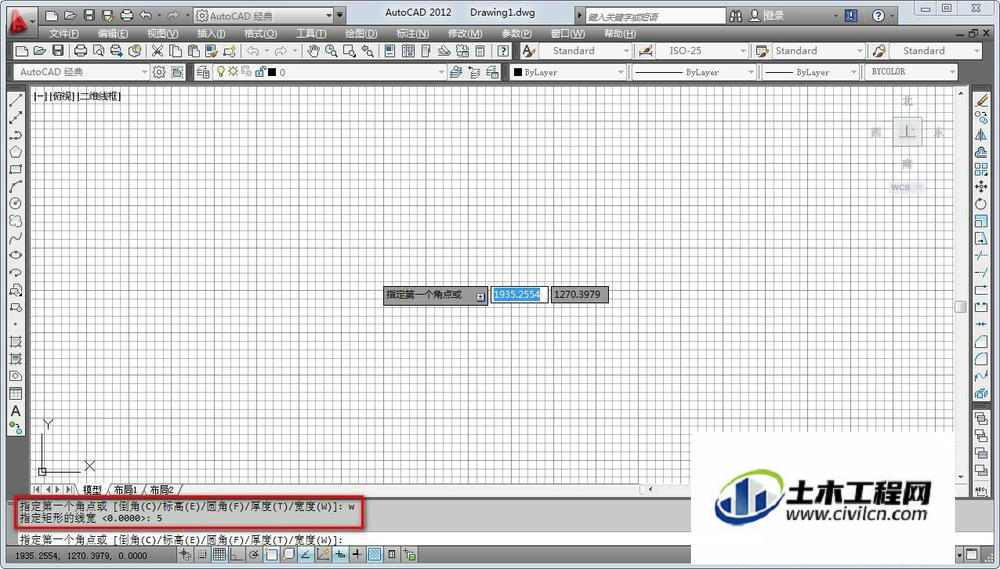

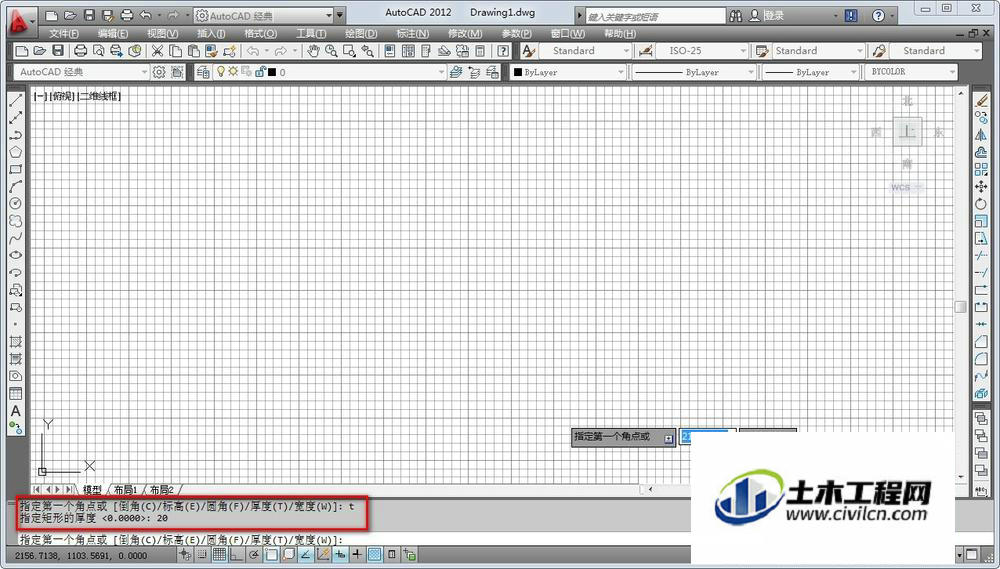

首先，我们在输入rec按确定之后，系统提示“指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：”此时我们可以先设置宽度也可以设置厚度，我们先设置宽度，那么我们输入W然后，系统提示“指定矩形的线宽<0.0000>:”我们输入5，同样的方法我们进行厚度的设置。如图所示
第4步

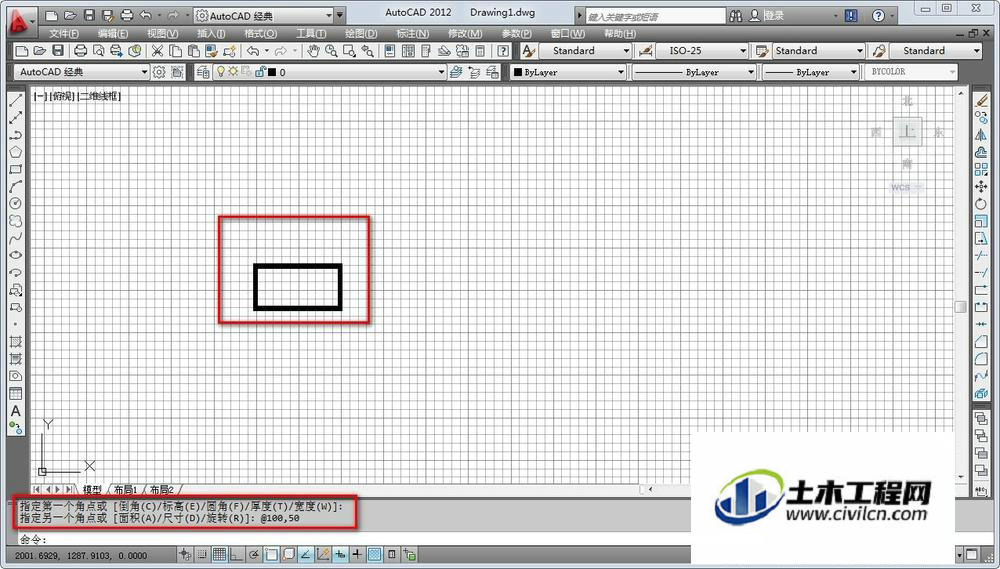

那么我们如何进行绘制100*50的矩形呢？当我们设置完宽度和厚度之后，系统继续提示我们“指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：”此时我们在绘图区域内随便指定一个点，接着系统提示“指定另一个点或[面积（A）/尺寸（D）/旋转（R）]：”此时我们输入@100,50的坐标就可以画出100*50的矩形。如图所示。
第5步

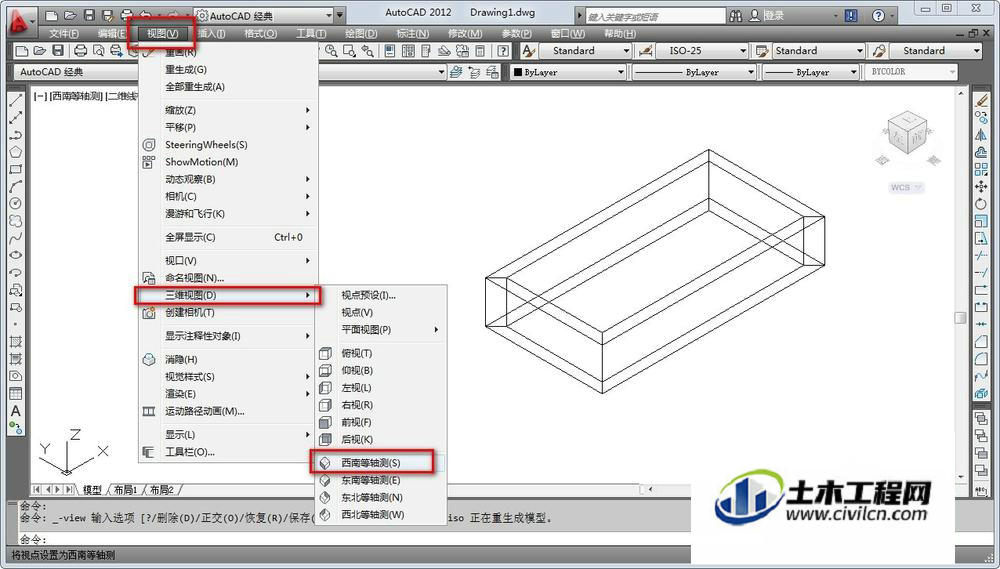

此时我们看到的还是一个平面并不是一个立体的，我们线有了厚度和宽度，但是仍旧只是看到一个矩形，此时是我们视图的问题我们点击菜单栏中的“视图”→“三维视图”→“西南等轴测”就可以看到立体的了。如图所示。
第6步

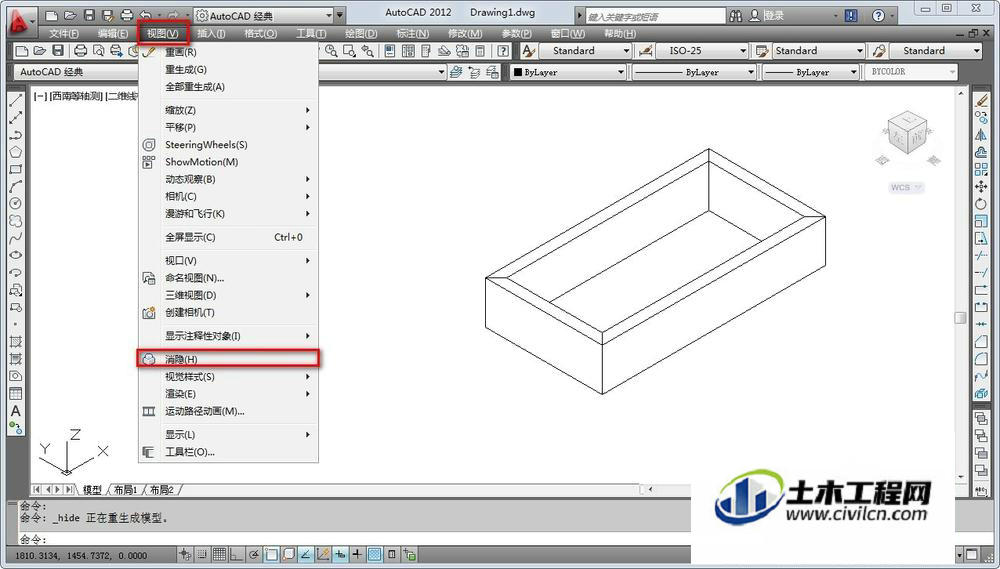

但是此时还不不完美，因为此时我们看到的是矩形的线框效果，我们要求的是立体的实体效果，那么我们就还需点击菜单栏中的“视图”→“消隐”即可得到完美的效果图，如图所示。
温馨提示：
以上就是关于“怎么在CAD中画散热器图例？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
