CAD是比较常用的平面图纸设计软件，大部分产品图纸出图我们都会使用CAD2d格式，但是也有很多产品图是不规则的。在很多地板平面图中，我们都会需要进行图案的填充，那么CAD地板怎样按尺寸填充图案？不明白具体操作步骤的小伙伴们，快来看看下面的图文教程吧！
方法/步骤
第1步

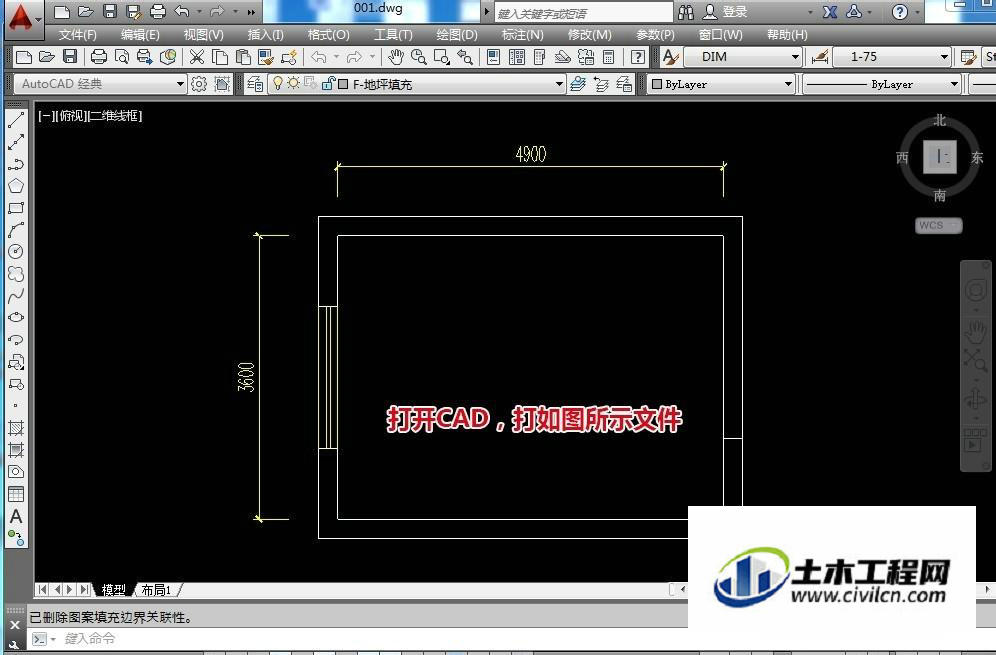

打开CAD，打如图所示文件，一个简单的户型。
第2步

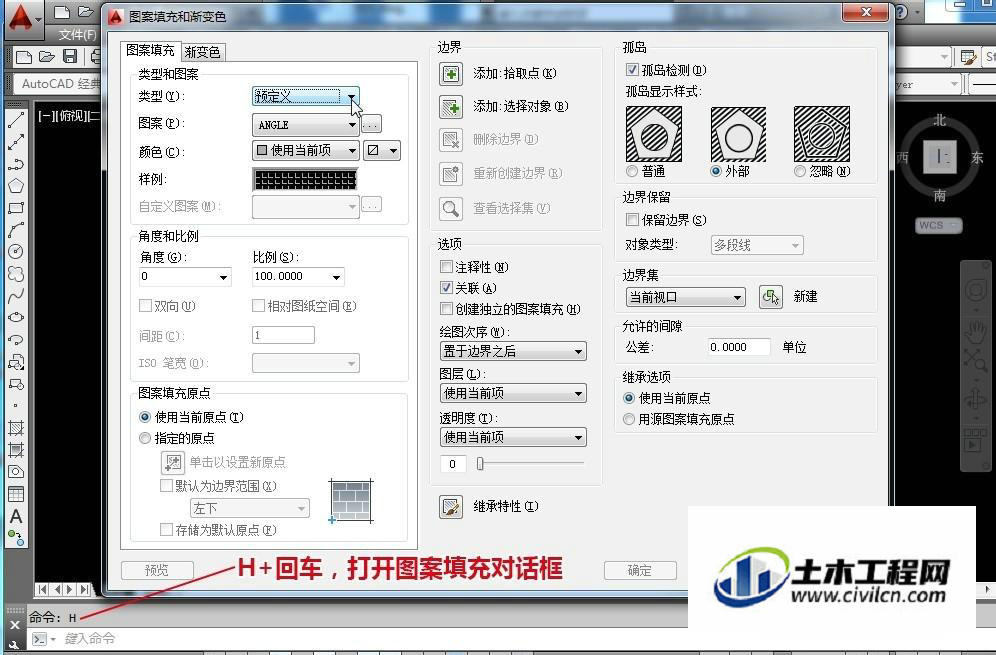

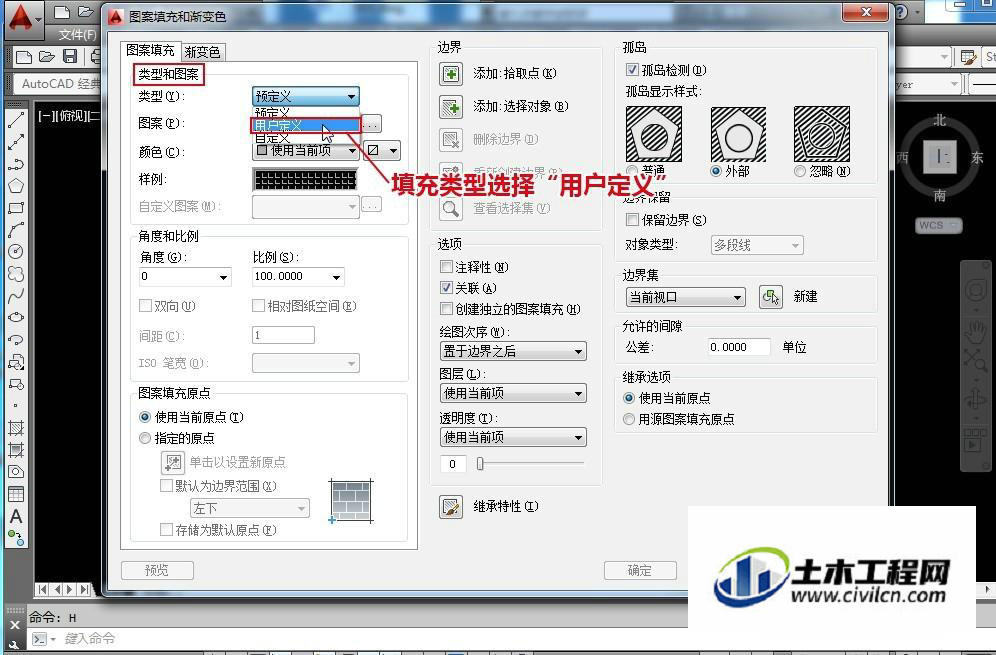

H+回车，打开图案填充对话框。填充类型选择“用户定义”。
第3步

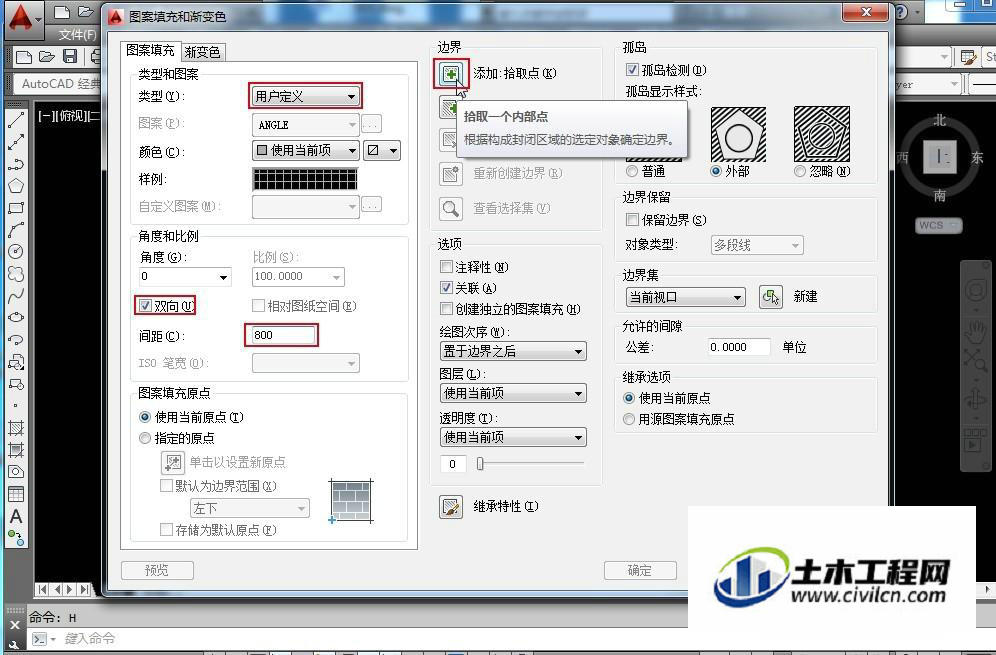

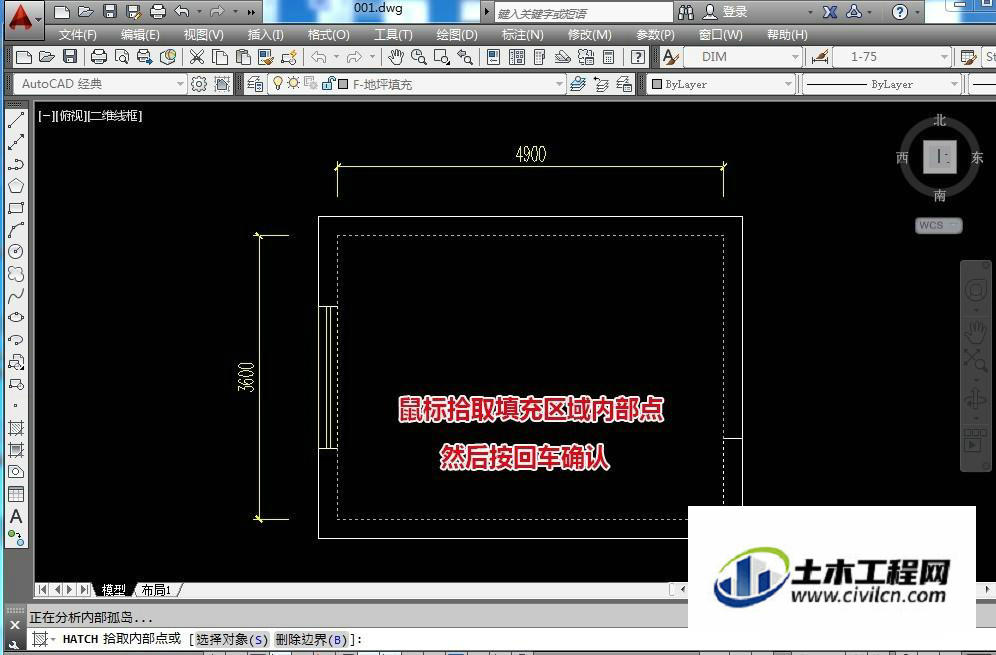

在“用户定义”中，勾选“双向”，间距设置为800。单击“添加拾取点”按钮。在图纸中拾取一个需要填充区域的内部点。然后回车确定。
第4步

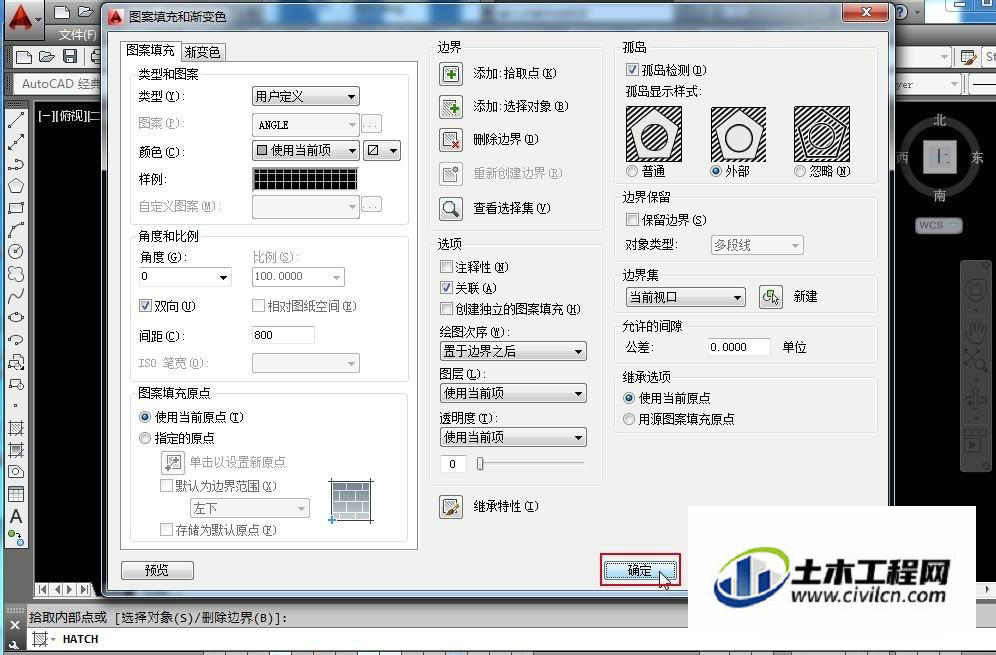

返回图案填充对话框，按“确定”按钮，完成800X800地板砖的填充。
第5步

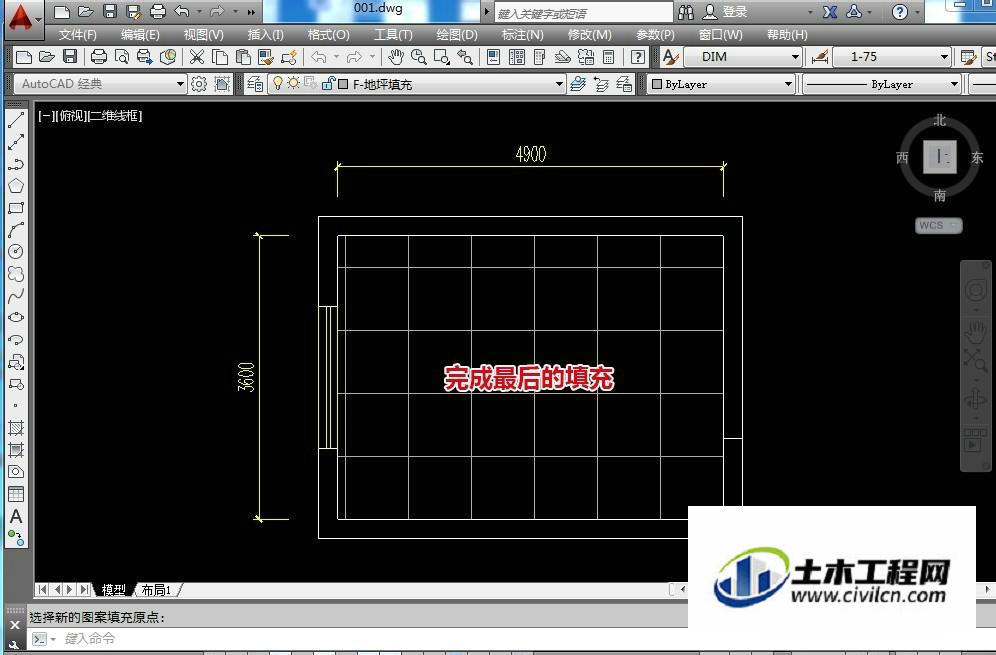

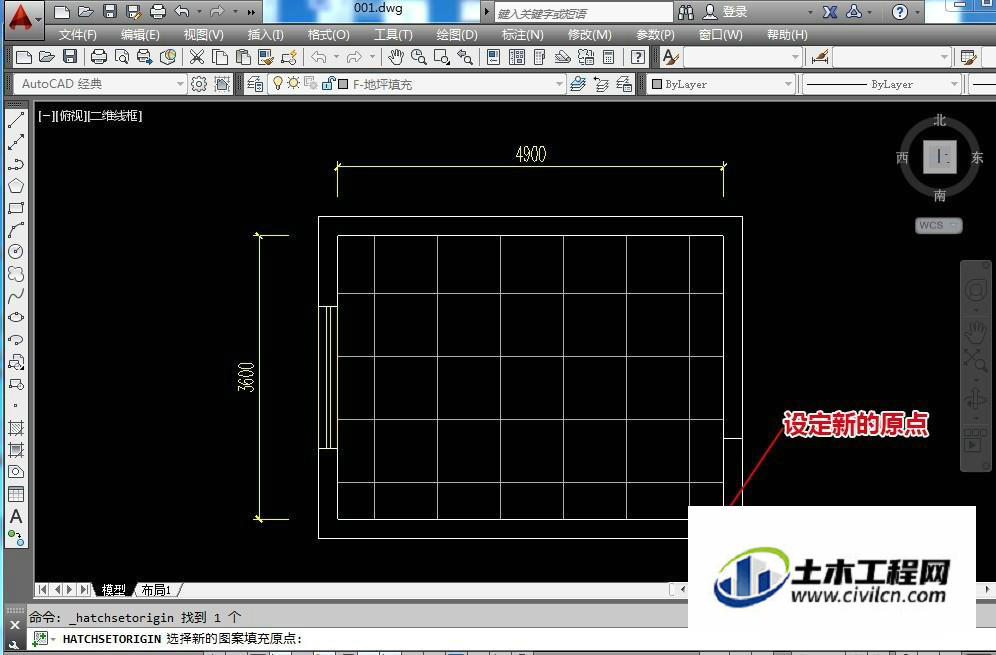

这时候我们会发现地板的四边都出现断砖，这是不合理的，我们需要重新指定铺装的起点，也就是从一个墙角开始铺装地板。右键单击填充图案，选择“设定原点”。用鼠标在墙角指定新的原点。完成最后的填充。
温馨提示：
以上就是关于“CAD如何按尺寸填充地板？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
