CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，我们需要画出各种零件的机械图，那么CAD怎样绘制装配体？许多新手可能对此毫无头绪，为了帮助大家更快上手，下面的教程分享给大家。
方法/步骤
第1步

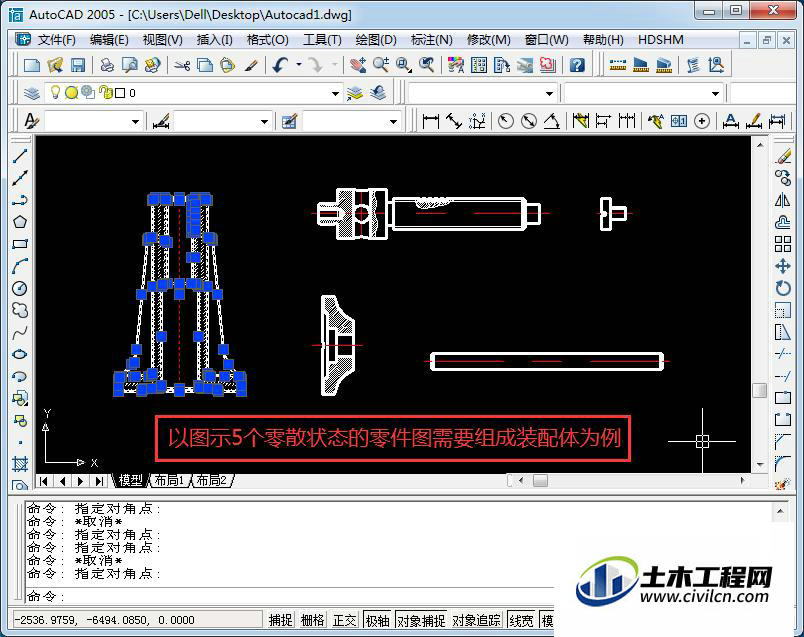

以图示5个零散状态的零件图需要组成装配体为例
第2步

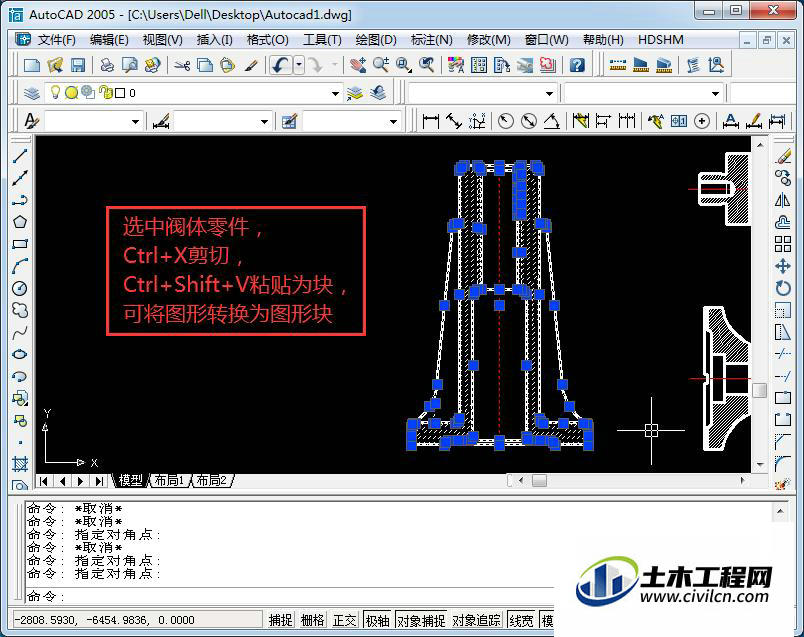

选中阀体零件，Ctrl+X剪切，Ctrl+Shift+V粘贴为块，可将图形转换为图形块
第3步

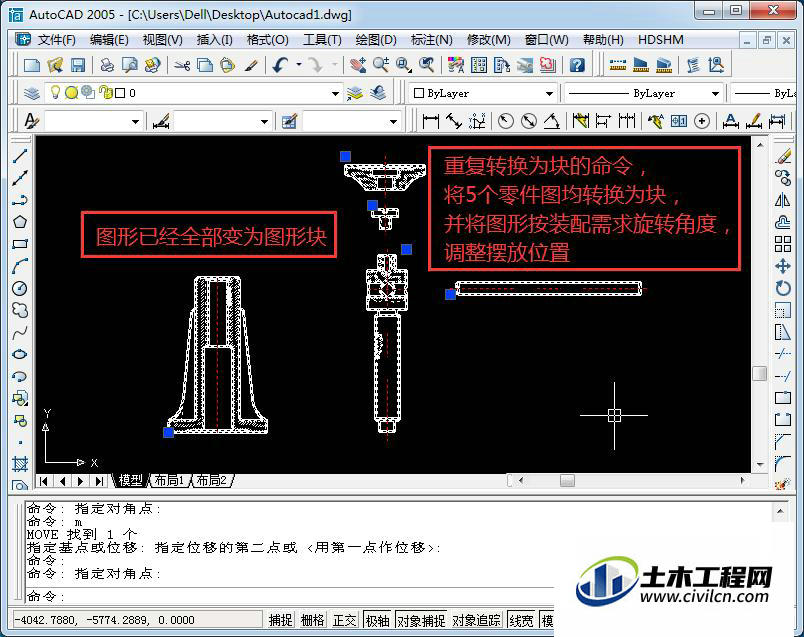

重复转换为块的命令，将5个零件图均转换为块，并将图形按装配需求旋转角度，调整摆放位置
第4步

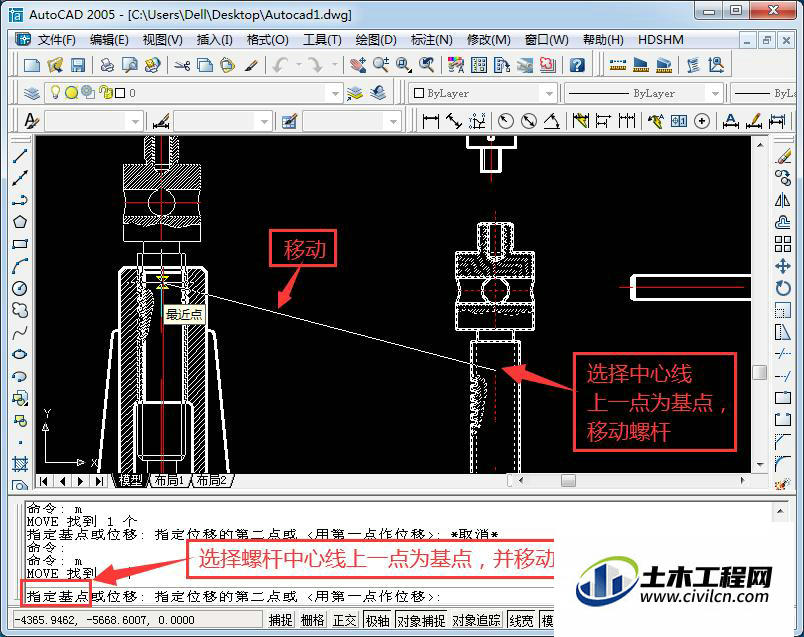

选择螺杆中心线上一点为基点，并移动到底座中心线合适位置
第5步

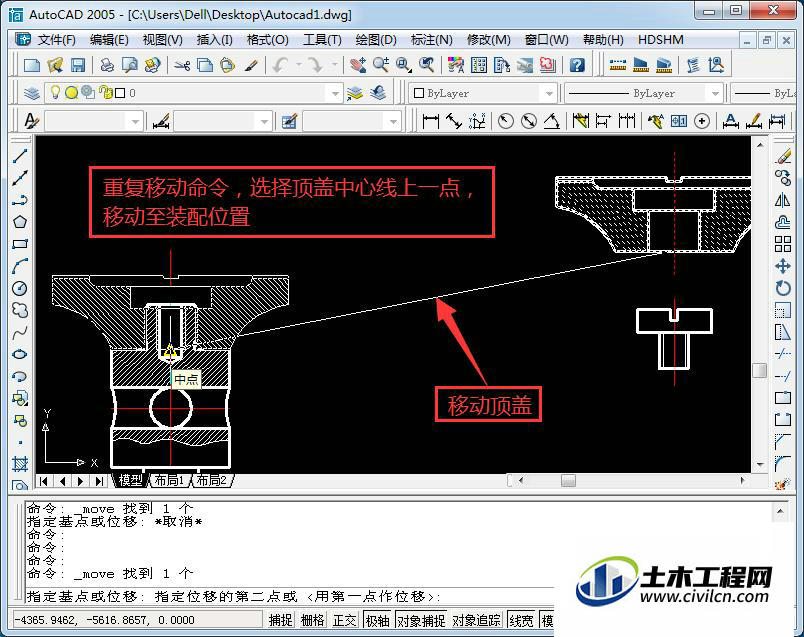

重复移动命令，选择顶盖中心线上一点，移动至装配位置
第6步

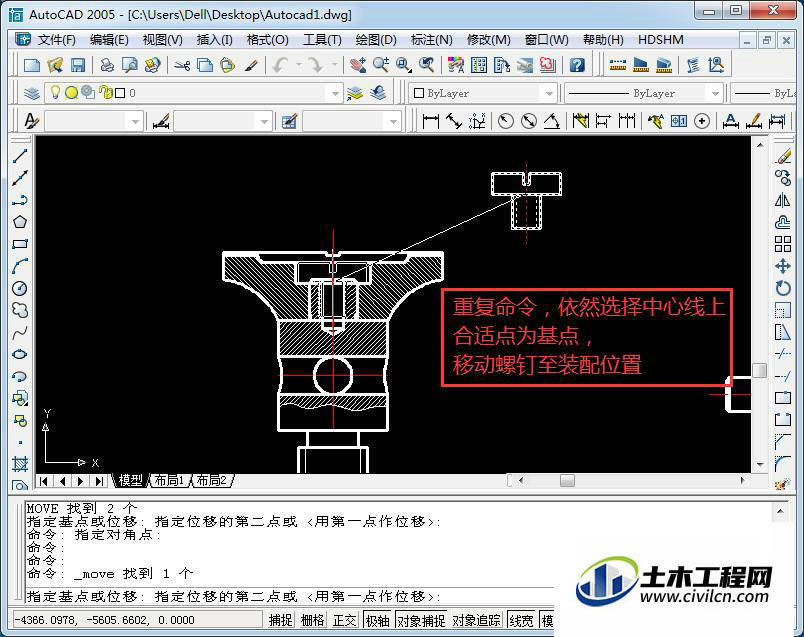

重复命令，依然选择中心线上合适点为基点，移动螺钉至装配位置
第7步
重复移动命令将手杆移动至装配位置，完成基础装配，后续可将零件图打散后，按装配图要求调整部分图线即完成装配图绘制
