CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，有时候我们是按照指定的尺寸来，但有时候出来的效果不好，需要进行拉长，那么CAD拉长命令怎样对图形使用？不知道的朋友，快来参考下面的教程吧！
第1步

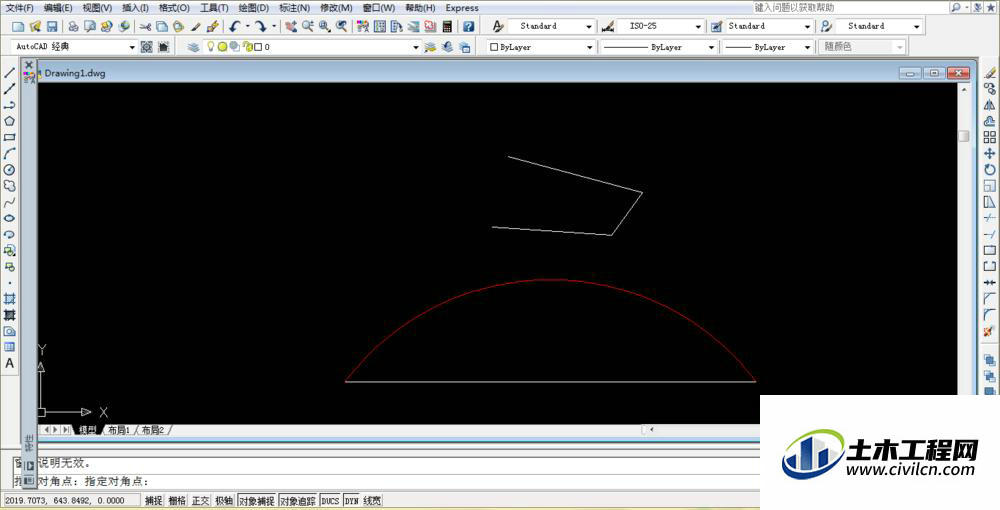

1、首先绘制一张简单的例图，例如绘制一条长100的直线，绘制一条圆弧和一条多段线，如下图所示。在绘制完后在特性面板（CTRL+1）中看看这些图形的长度，方便进行后面的操作，如下图所示。
第2步

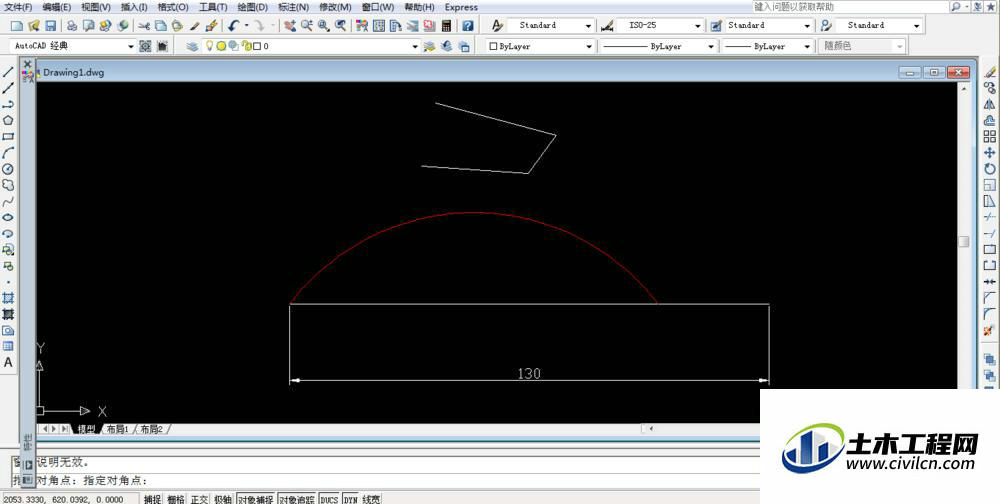

一、增量拉长1、输入LEN，回车（或者在菜单和工具面板中执行拉长命令），命令行会显示拉长的相关参数。2、输入DE，回车，输入30作为增量，回车，在提示选择对象时，在直线要拉长的一侧单击。3、直线在鼠标单击的一侧被拉长了30，命令行继续提示选择要修改对象，也就是可以继续将其他图形拉长30，而且选错了对象还可以输入U撤销修改，如下图所示。
第3步
4、可以尝试单击弧线的一侧，回车可结束拉长的操作，如下图所示。增量可以输入负值，例如输入-30，就可以将图形缩短。
第4步
二、设置总长1、如果想让一条圆弧变成指定长度，可以用拉长的全部（T）也就是总长参数。下面简单看一下操作。输入LEN，回车，输入T，回车，输入100，回车，然后单击例图中圆弧的一侧，如下图所示。2、修改后可用弧长标注验证一下，被拉长的圆弧是否满足条件，如下图所示。
第5步
三、百分比拉长：百分数（P）参数就是按百分比设置图形被修改或的长度，比如100长的图形要修改成80，就输入80，要修改成150长，就输入150，这里设置的是修改后长度和当前长度的百分比，不是增量。操作类似，这里就不再详细介绍了。四、动态拉长：动态（DY）拉长就是在图中用光标来确定图形一侧端点的位置，这种操作感觉用得应该不多，大家如果感兴趣的话可以试试。
