在图形的展示中，我们不仅需要画出图形的正面，头饰和侧视图也需要画，那么CAD六角螺母侧视图怎么画？其实只要知道六角螺母的形状，那么后续的绘制就不会很难，下面是详细的步骤，快来看看吧！
方法/步骤
第1步

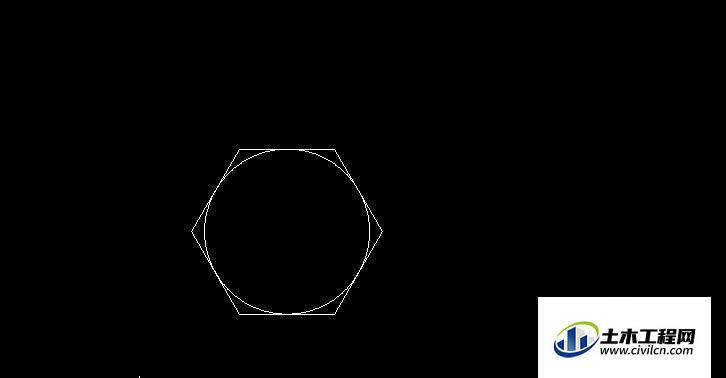

先和第一篇一样，先画好一个有半径为12mm内切圆的正六边形，如下图。如不会，可参考第一篇。
第2步

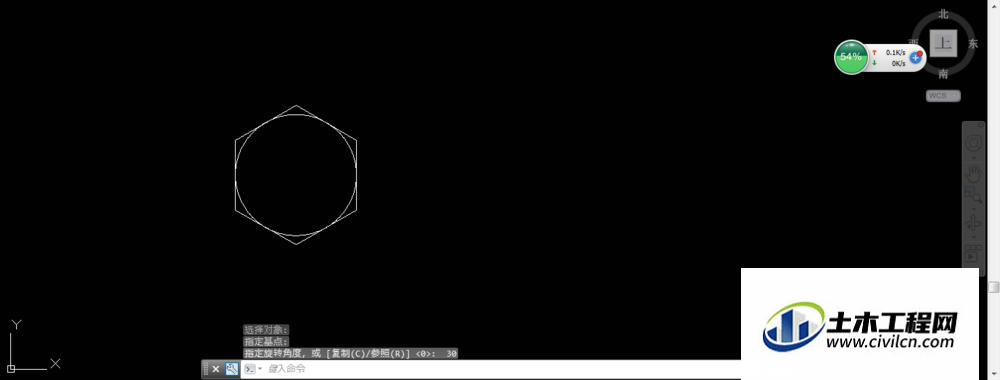

接下来用 旋转 命令，将正六边形旋转30度。
第3步

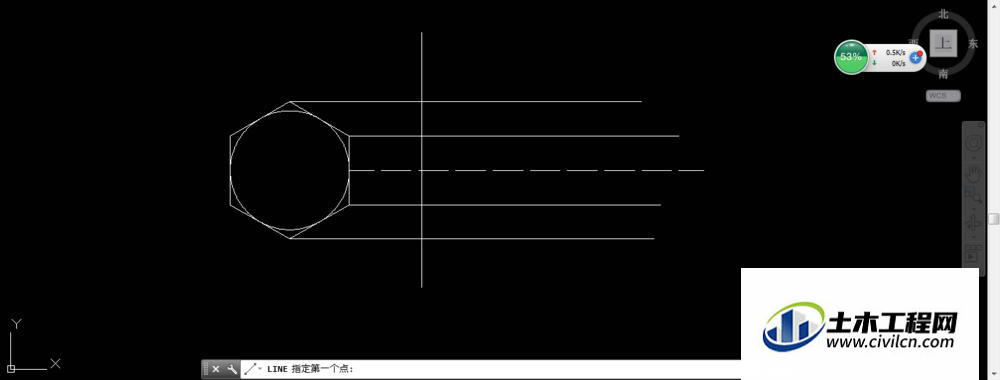

如下图画好线。
第4步

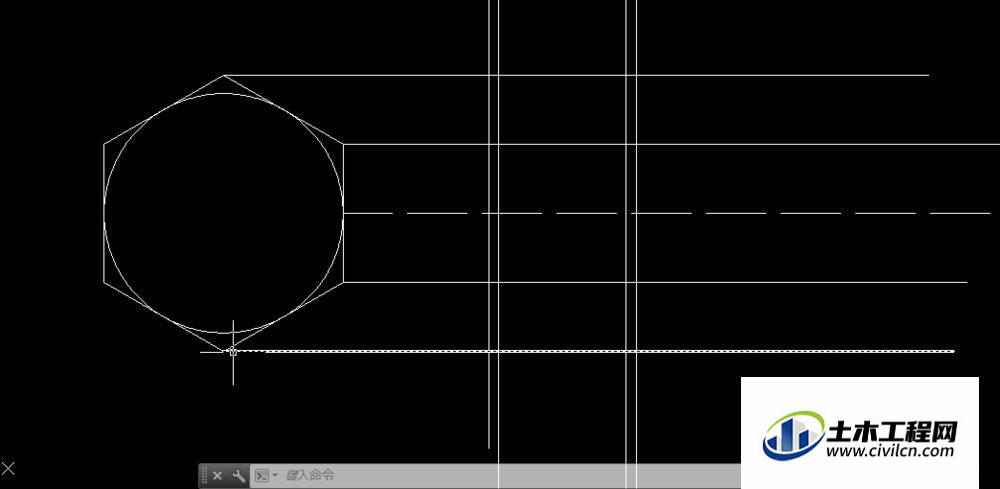

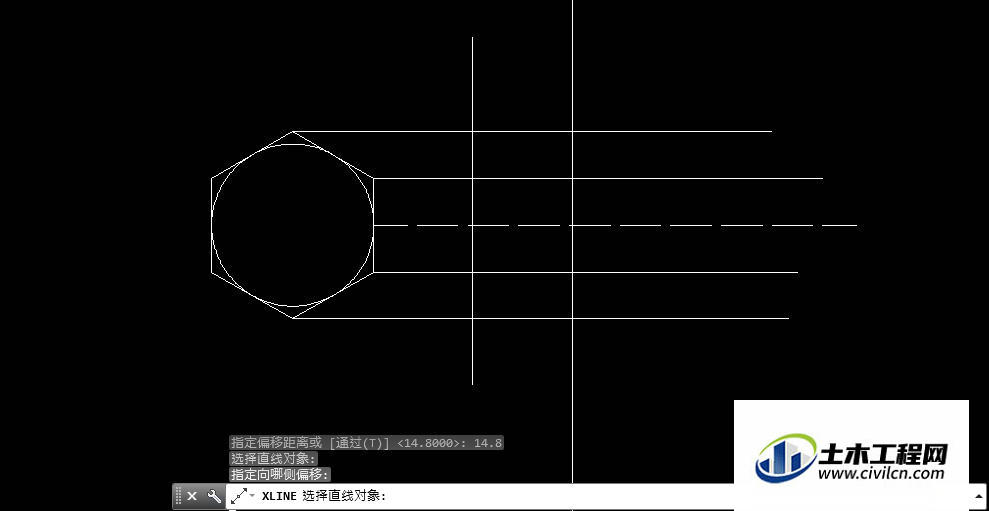

此时在命令行中输入xline,回车后选择o（偏移），回车，输入偏移距离14.8，回车，选择要偏移的直线即那条竖直的线按提示进行偏移。偏移后如下图。
第5步
此时以那两条竖直线向内偏移1mm。
第6步

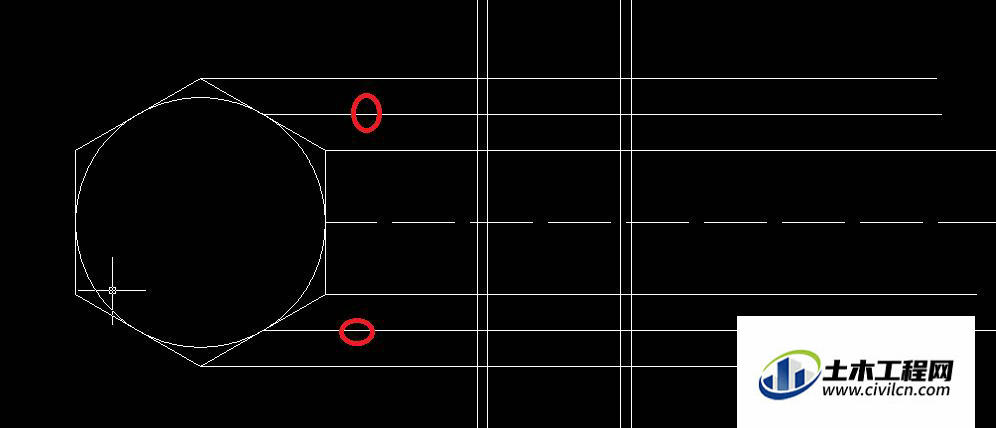

此时再添加下图中标识了的两条线。
第7步

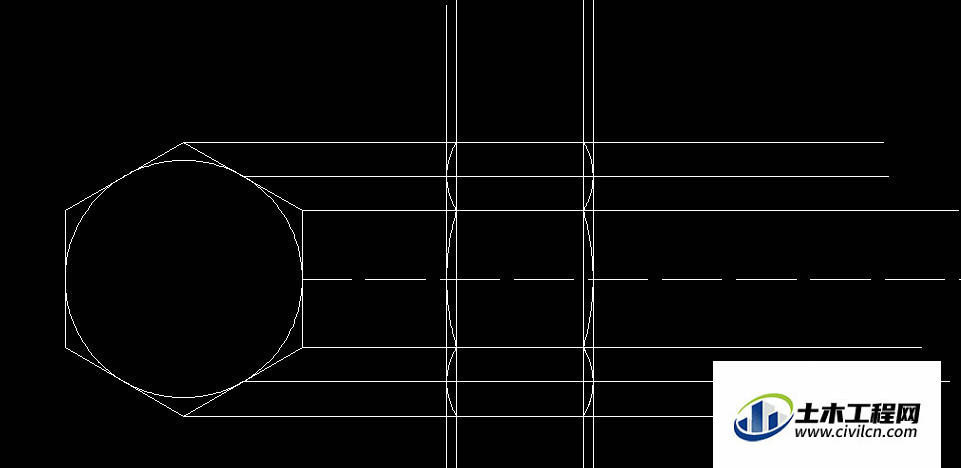

如下图画出六条圆弧。
第8步

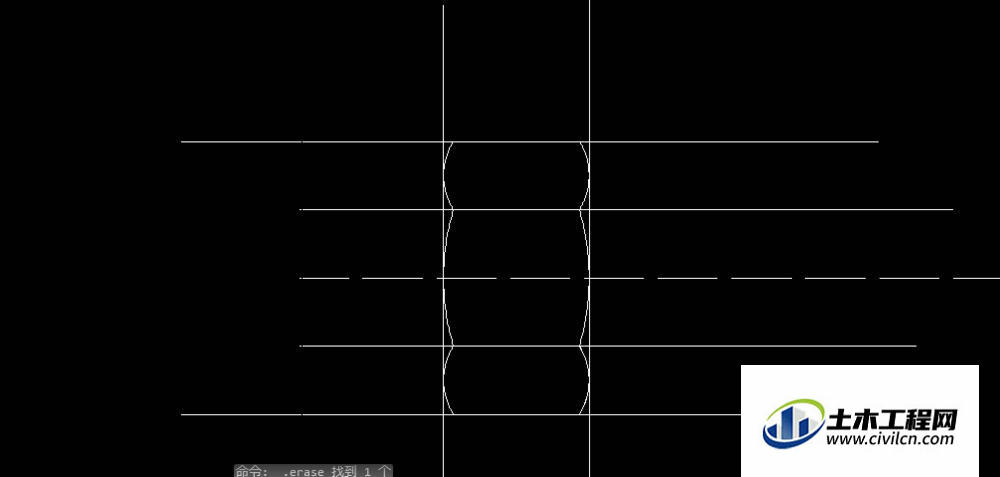

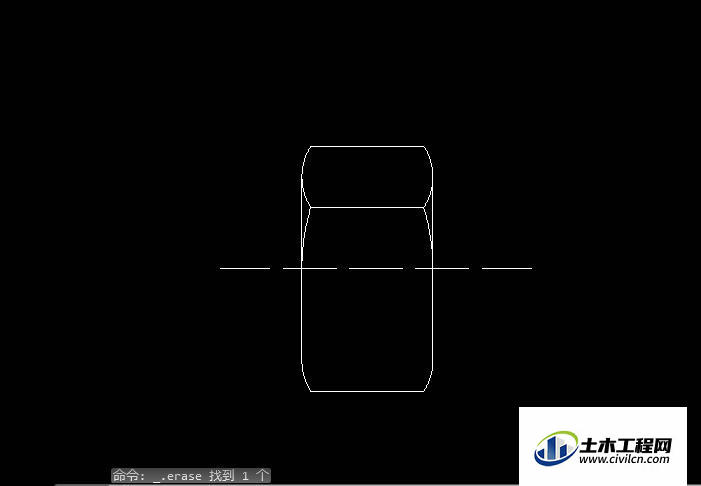

如下第一幅删除多余的线。并用修剪命令修剪成第二幅。进一步修剪为第三幅。
第9步
再次用偏移命令将那条虚线向下偏移8mm。
第10步
对上一步那条线向上偏移1.3mm，并添加两条竖直线，如第二幅。
第11步

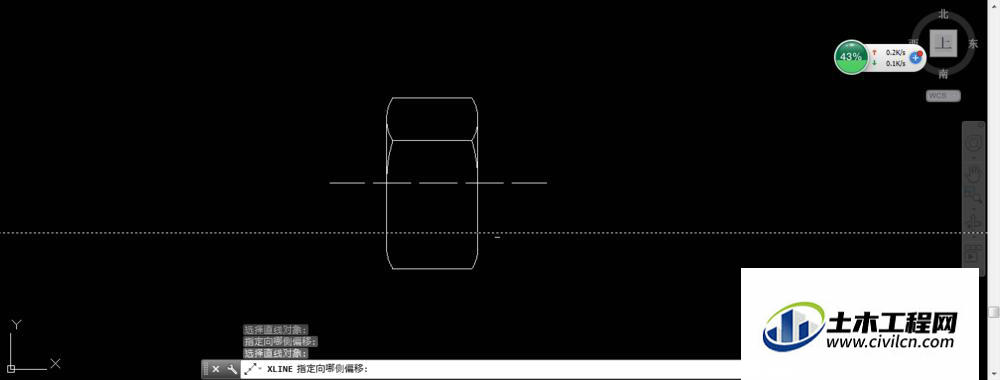

此时将图修剪成下第一幅。并添加两条斜线如第二幅。
第12步

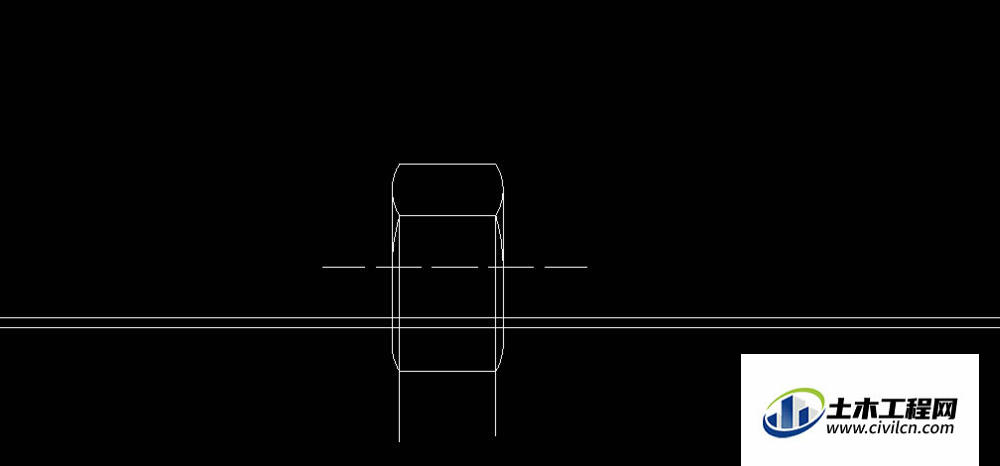

最后选择‘绘图’中的‘填充图案’，并按下第一幅设置。填充完后就是第二幅。此时，侧视图就完成了。
温馨提示：
以上就是关于“CAD2013绘制六角螺母侧视图”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
