CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，块的创建和使用是非常必要的一部分，那么CAD怎样制作拉伸动态块？许多新手可能对此毫无头绪，为了帮助大家更快上手，下面的教程分享给大家。
方法/步骤
第1步

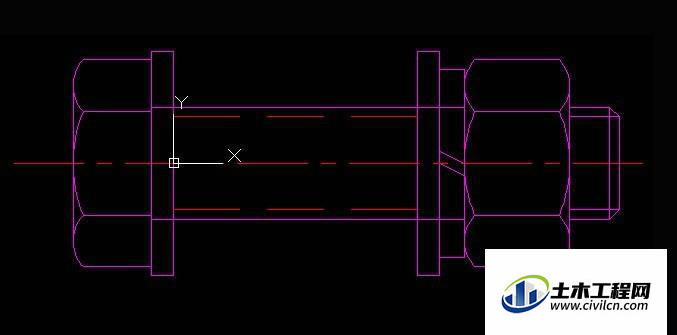

以绘制螺栓为例。首先要画一个螺栓的基本图形。
第2步

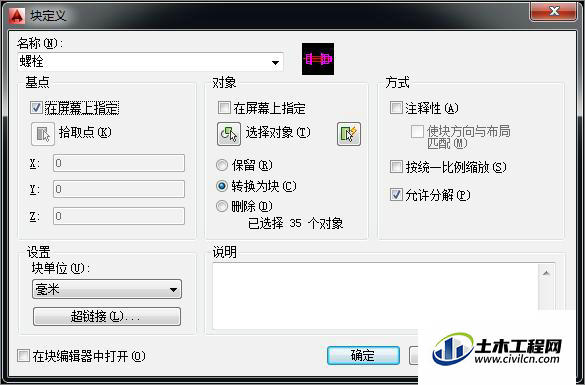

将螺栓创建为块参照，命名为“螺栓”。
第3步

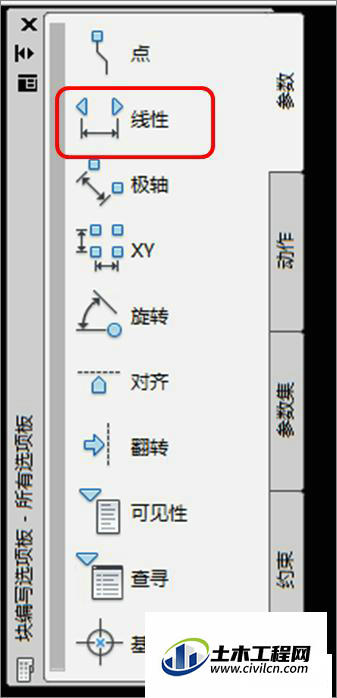

进入块编辑器，开始编辑“螺栓”。在“块编写选项板”的“参数”一栏中点击“线性”。
第4步

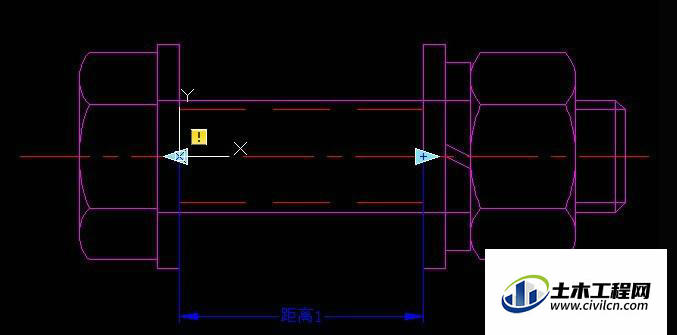

利用“线性”标注拉伸的起点和终点。
第5步

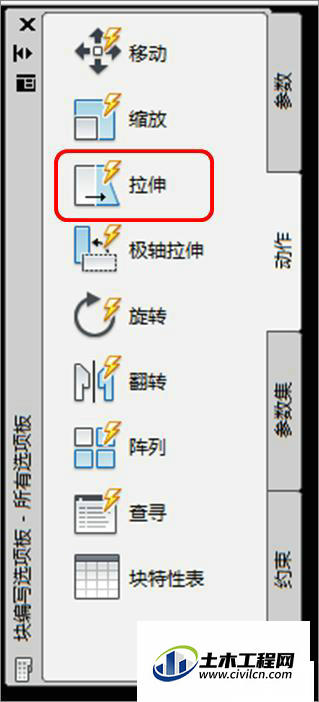

在“块编写选项板”的“动作”一栏中点击“拉伸”。
第6步

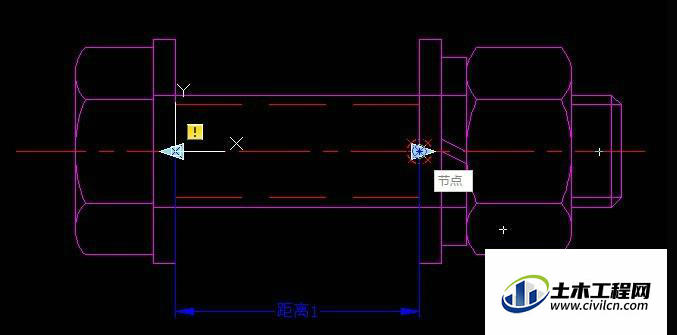

此时光标为拾取框状态，点选参数“距离1”，然后指定要与动作关联的参数点，也就是选择“距离1”的其中一个端点作为拉伸点。
第7步

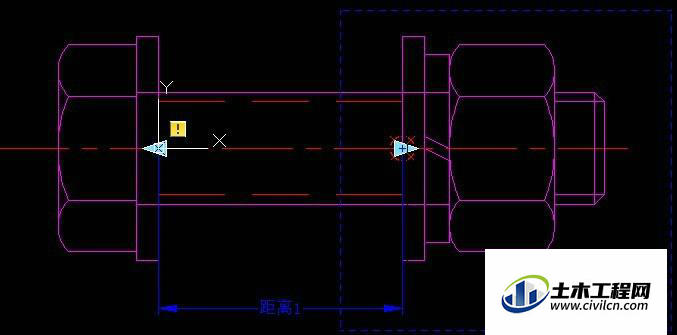

分别指定拉伸框架的第一角点和第二角点。如图中蓝色虚线框所示。
第8步

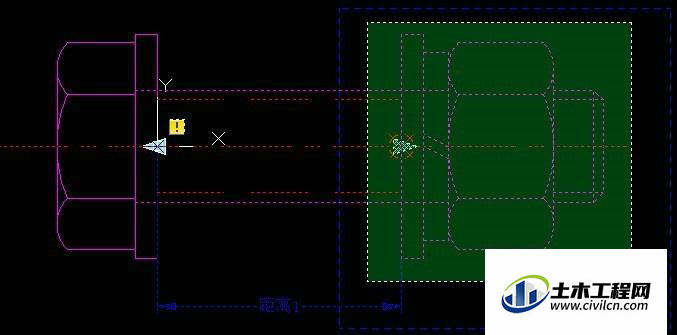

框选要拉伸的对象，如图中绿色阴影范围（选中的部分即是拉伸过程中移动的部分）。现在已经设置好了拉伸动作。
第9步

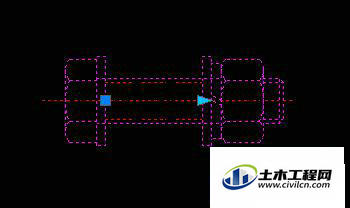

退出块编辑器，可以看到块参照“螺栓”已经变为一个动态块，点击箭头，螺栓即可随着鼠标被拉长或缩短。
温馨提示：
以上就是关于“CAD中“拉伸动态块”的制作”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
