对于建筑设计和施工行业的朋友来说，CAD是常用的办公软件，通常情况下施工图纸都是绘制在CAD文件中，但是在图纸中有些尺寸需要使用但是未标注，遇到这种情况我们可以自己用CAD测量一下来使用。那么实际要怎么操作呢？下面就给大家分享一下具体操作方法，希望能帮助到大家，感兴趣的小伙伴可以关注了解下。
方法/步骤
第1步

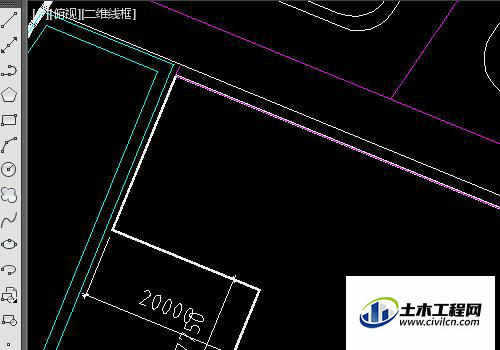

如果是直线我们可以直接用标注来标注一下查看其长度。前提是绘制是按照一定的比例绘制。下面的图纸绘图比例是1单位=1毫米
第2步

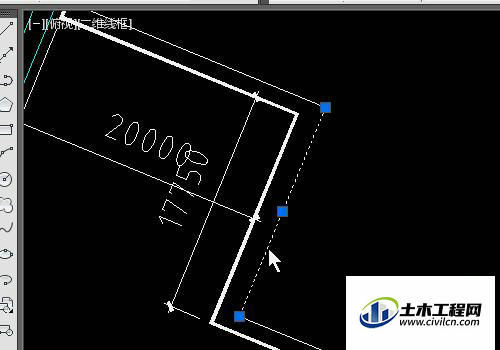

用标注工具只能标注一段的距离，但是如有多个段相连的话我们还得分开来标注后汇总。
第3步
我们可以发现当数量太多时汇总本身就是一个很麻烦的事，下面我们看怎么用特性工具来查看。首先打开特性窗口。
第4步

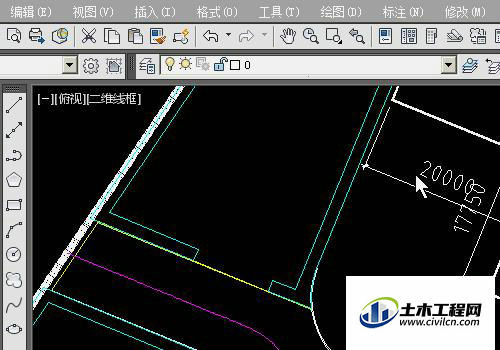

然后我们选择我们要查看的图元。
第5步

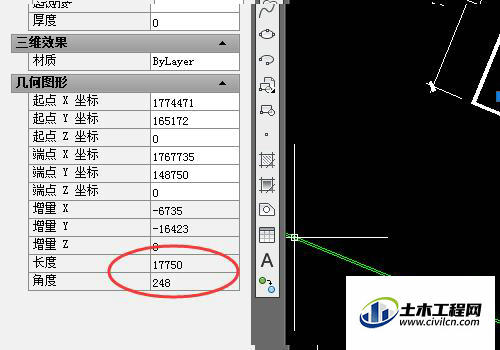

然后我们在打开的特性中可以看到长度单位。
第6步
同样的方法也可以看到多段线的长度等。
第7步

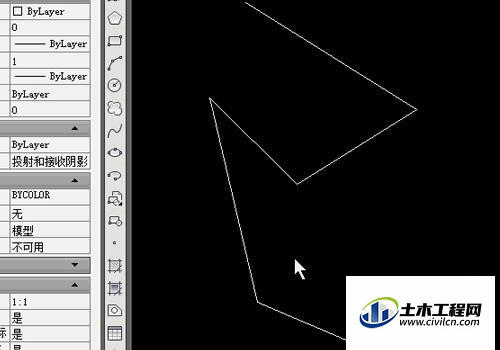

当查看的多个线段不是连接的线条时我们可以用多段线描一下然后查看测量。
温馨提示：
以上就是关于“如何用CAD测量尺寸？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
